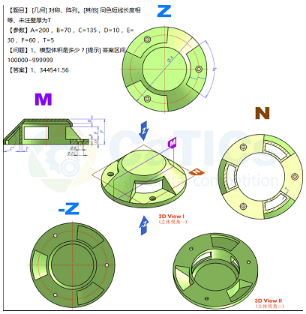

图形分析：该造型特点是阵列类特征比较多，我们的建模思路是如何尽量减少阵列的使用，简化操作，尽量把可以合并到一起的特征一起阵列，或者一次性创建多处特征。

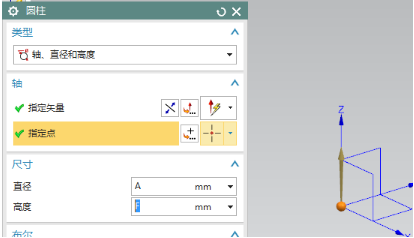

圆柱，依据图形把锥面看成圆柱的斜面部分，完成整个圆柱造型



斜角，偏置和角度，依据图形进行选择，设置相应的参数完成

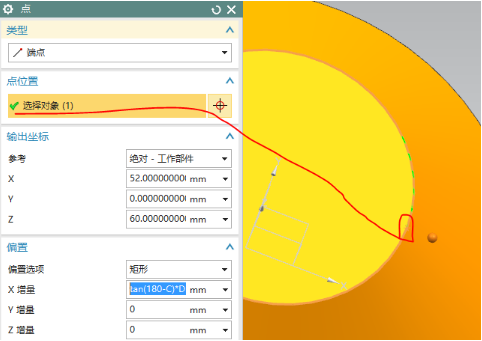

曲线，圆弧，选择锥形顶面为绘制平面，圆心直接捕捉，终点利用点构造器进行偏置，以象限点为参考点，偏置距离，需要进行函数计算，依据角度和距离，计算出x方向距离

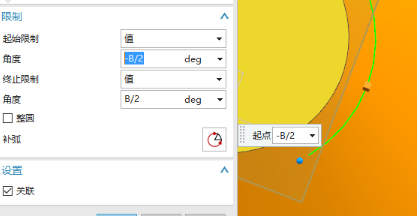

利用数值控制圆弧对称分布

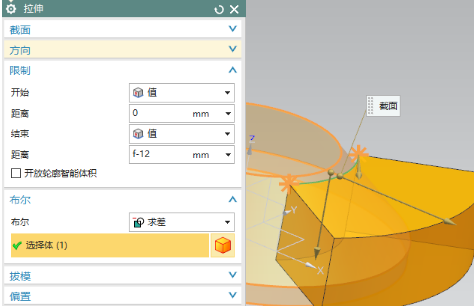

拉伸，选择圆弧控制结束位置，偏置距离任意拖拽超出范围即可，求差

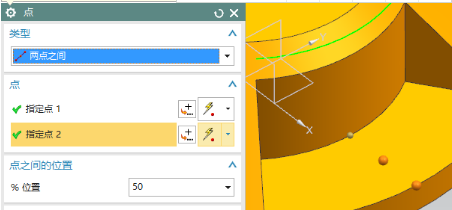

孔，点构造器，两点之间，捕捉两个象限点即可找到中点

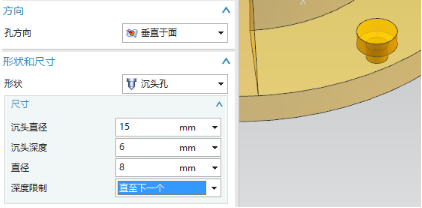

确定后，沉头孔，设置参数

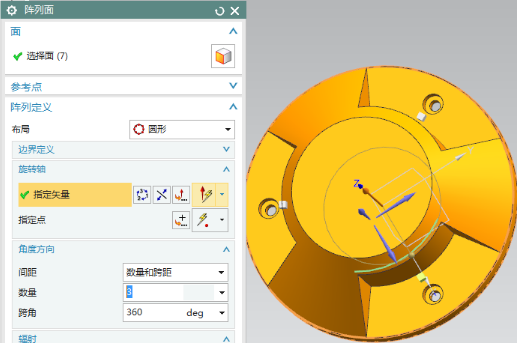

阵列面，面选择里使用特别面，选择拉伸和孔特征，一次完成所有面选择，进行圆周阵列

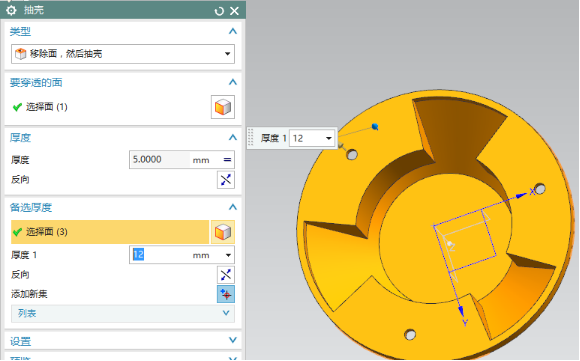

抽壳，厚度设置为t，删除底面，圆柱底厚度12小于t，设置备选厚度，把圆柱部分填实，厚度值大于等于12即可，选择缺口的3个平面即可，从上向下进行填充

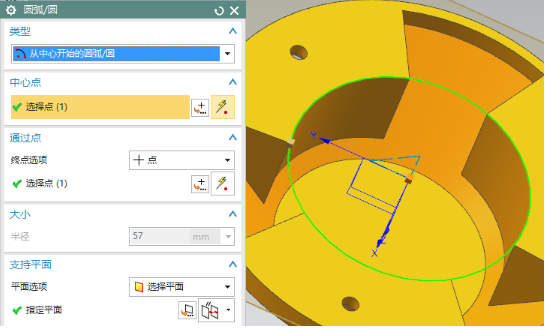

曲线，圆弧，再底平面直接绘制一个整圆，可以省去阵列特征，一次完成3处连接圆弧筋板，圆心式，直接捕捉圆心，终点捕捉端点，限制里，勾选整圆

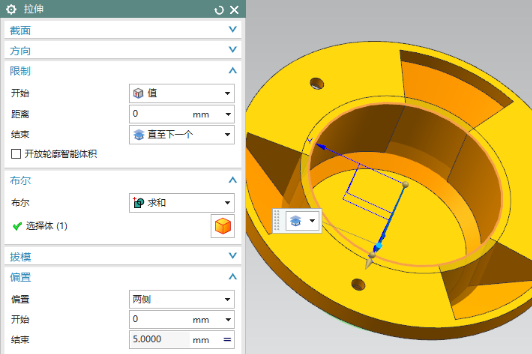

拉伸，选择圆弧，添加t的偏置距离，利用直至下一个进行完全闭合，求和

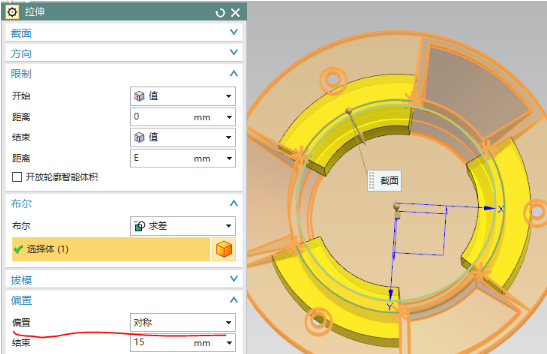

拉伸，选择缺口内侧棱边，一次选择3个，这样可以较少阵列操作，如果添加偏置后，可能会出现偏置方向不同情况，所以这里的偏置使用对称方式，同时向两侧偏置，这样可以避免方向不同产生差减不掉的问题

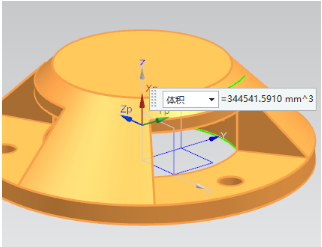

测量体积
