Geomagic_Studio_11_新功能中文详解-PDF

3584956 · 发表于 2012-7-29 11:13:26

逆向工程软件Geomagic Studio11 新功能

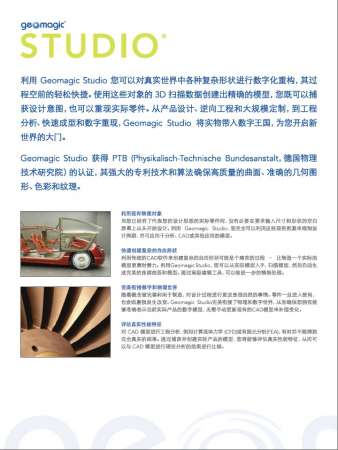

Geomagic (杰魔) Studio 作为广受用户欢迎的逆向工程软件，可根据任何实物零部件生成精确的三维数字模型。

Geomagic Studio11 版本对多方面进行了改进, 包括菜单与界面的优化、多边形阶段功能的改进与算法的优化以及

Fashion 模块的功能与算法的提升，并开发出了新的参数转换器

详细介绍文档：下载

一．菜单与界面的优化

最终命令合理的分布于各个主菜单的子菜单下，布局更加清晰合理；工具栏采用飞出菜单显示方式，提高了界面的使用

空间，优化了选项的结构,更加方便用户查询和使用。

二．多边形阶段增加及优化了一些非常实用的功能

1. 新增加网格医生命令，可自动检测并纠正错误的多边形网格，得到表面质量更加优化的多边形模型。此操作

集成了删除钉状物，清除，去除特征，填充孔多个命令。适合于模型数据非常糟糕时一步操作即

2. 优化了填充孔命令：算法的速度提高了20%；并增加切线填充类型，使得命令有更强的控制和灵活性，并可

将极其复杂的孔迅速填充。

3. 优化了松驰多边形命令：增加一个曲率优先的选项，可以保证曲率变化大的边角区域松驰力度最小。如下分别

是在松驰多边形过程中，选择曲率优先与否，各处三角形变形偏差分布图。

4. 新增加曲线裁剪命令，裁剪方式更加灵活多变，而且可以依据曲率优先选择曲率变化大的边角区域。

5. 新增加增强表面啮合命令，可以保证在曲率变化较大的区域对多边形网格进行细化，在曲率变化均匀的区域

对多边形网格进行采样稀释处理,使得多边形的分布更加合理。

新增加雕刻刀，曲线雕刻命令，使得对多边形表面形状的手动编辑功能更加丰富多彩。下图左是雕刻曲面

命令的处理效果图，下图右是使用雕刻刀手动处理效果图

三．设计曲面阶段(Fashion)增加了一些新的功能

1. 创建参数化CAD 几何模型。新增加的参数转换器可以无缝的将Geomagic 模型输出至本地的CAD 软件

（Pro/E、SolidWorks、AutoDesk Inventor）中去。通过传输参数化的特征实体，曲面或草图，中间不需要IGES

或STEP 的中间转换步骤，大大节省产品开发时间

2. 在拟合各特征曲面（拉伸面，旋转面，拔模面，圆柱面，圆锥面，球面，平面）时，可以在Geomagic 里手动的调

整各曲面的几何参数；对于多个特征曲面，可以约束各特征曲面的法向方向，使曲面共面，同轴或者同心，以便更

好地捕捉设计意图。

【温馨提示】回复即可下载。点标题旁边的［复制链接］，粘贴到QQ群，快速获取积分

全站免回复看隐藏内容

Geomagic_Studio_11_新功能详解下载

jdragon · 发表于 2015-7-7 18:55:49
