Geomagic Studio 12.0参数化曲面模块擅长设计一些规则的机械零件，而不能设计由非倒圆的连续曲面构成的零件，因为没法处理曲面连续问题，不能设置曲面之间的相切连续与曲率连续，曲面之间的衔接只能使用倒圆处理。
以一标准零件为例，介绍Geomagic Studio 12参数化曲面模块的设计流程。与精确曲面模块相同，网格数据不能有破洞，不能有锯齿的边界，因为设计出的曲面与stl数据会基本一致。
参数化曲面设计流程：
探测区域（编辑轮廓线）
区域分类（编辑区域）
拟合曲面（编辑曲面、约束曲面）
拟合连接（分类连接）
裁剪缝合曲面
详细步骤
1．探测轮廓
实际就是拆面的过程，UG，PORE，CATIA的逆向设计都是手动拆面，每个设计师设计同一零件拆面的思路可能都一样，杰魔的拆面是根据零件的曲率拆分，自动计算其轮廓，生成轮廓线。
轮廓探测轮廓，抽取曲线以后，还需要对曲线进行编辑，补充或删除曲线，光顺曲线。
2.区域分类

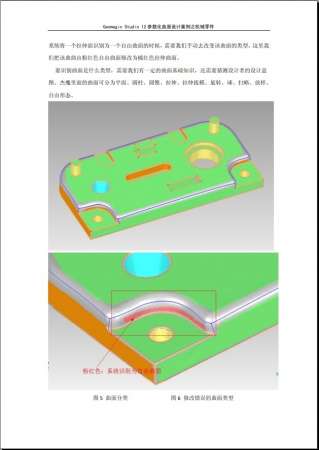

通过了探测区域，系统会自动拆面，不同的曲面类型赋予不同的颜色，例如平面为绿色，圆柱为黄色，拉伸为桔黄色等。当然系统自动赋予的曲面类型不一定是我们需要的，因此当系统将一个拉伸面识别为一个自由曲面的时候，需要我们手动去改变该曲面的类型，这里我们把该曲曲由粉红色自由曲面修改为橘红色拉伸曲面。
要识别曲面是什么类型，需要我们有一定的曲面基础知识，还需要猜测设计者的设计意图。杰魔里面的曲面可分为平面、圆柱、圆锥、拉伸、拉伸拔模、旋转、球、扫略、放样、自由形态。
3.拟合曲面
修改曲面类型以后，便可以拟合主曲面，ctrl+A选取全部曲面，应用确定后还需要编辑曲面，修改圆柱直径，根据点云自动拟合的圆柱，直径数值一般不是相对整的数，如5.012mm，我们最初在设计的时候，不会出现这么多位的小数的，产生的这种误差来源于零件的加工误差以及点云拟合误差，我们可以根据实际情况保留小数点后1位的数值或直接取整。
此外，我们还需要统一曲面、圆柱的方向。点云拟合的平面法线一定是不相同的，但是按照我们的设计意图，这些平面的法向都应该是Z方向。
4.拟合连接
在这个模块，曲面与曲面之间的连接主要有三种类型：自由形态、固定半径、尖角。进入拟合连接命令后，也可以全部选择，拟合所有连接面，然后退出命令，编辑固定半径的连接曲面。
5.裁剪缝合曲面
最后一步，将已完成设计布局的零件裁剪缝合出曲面并导出stp或igs。
总结
Geomagic Studio 12版的参数化曲面设计模块提供了与其他CAD软件参数化连接的数据接口，可以将设计的单个曲面或整个零件导入其他CAD软件，而参数不丢失，给存在自由曲面的零件的设计带来了方便。Geomagic配合proe、ug、catia等强大的CAD软件，进行辅助设计，提高了设计效率。
