三维CAD中望3D方程式变量化设计零件

诸葛智慧

  最近自己在摸索中望3D这款三维CAD软件，使用不久，发现这款软件非常适合中国人的操作习惯。与主流的三维CAD软件相比，功能也毫不逊色。总体而言，是一款非常优秀的国产三维CAD软件。今天就尝试一下在中望3D中利用方程式变量化来设计零件。

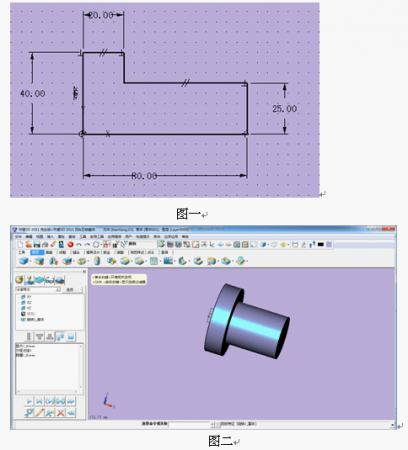

一、绘制零件轮廓，尺寸如下（图一）：
        二、使用旋转拉伸命令生成模型（图二）：

        三、切换显示方式为线框方式，将尺寸显示出来（图三）：

图三

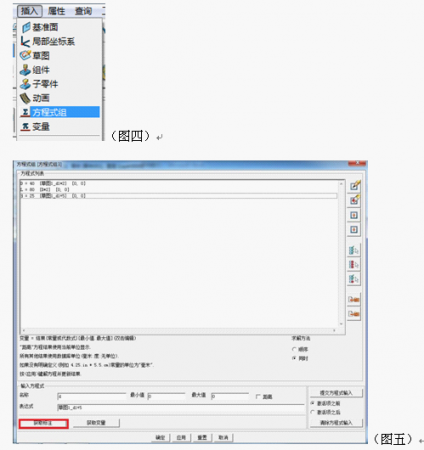

        四、点击“插入”菜单中的“方程式组”，在如下对话框中的表达式处点击图中红框所示“获取标注”，选取尺寸为20的标注，即图中表达式中的“草图1_d1”，逐个设置各个变量（图四、五）。

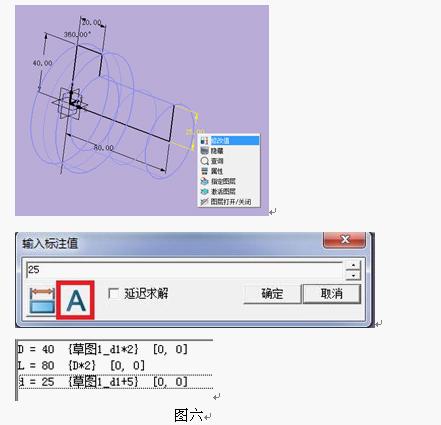

   五、逐个修改除了尺寸为20以外的各个尺寸值，在出现的对话框中选择中红框所示“A”，在出现的变量对话框中，逐个设置尺寸值为40、25、80对应的变量为如图六所示：

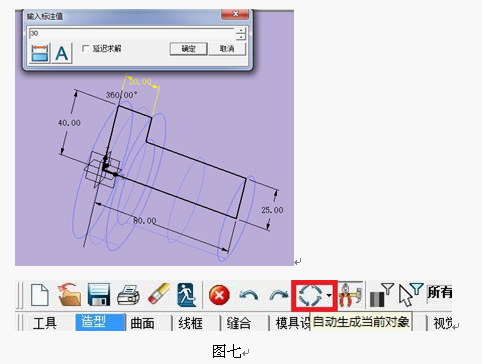

        六、修改尺寸值20为30，点击回放按钮进行刷新（图七）。
