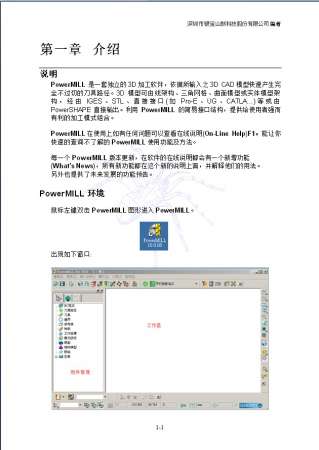

PowerMILL10.0教程-DOC

优胜模具 · 发表于 2013-6-14 11:37:01

PowerMILL10.0教程-DOC

链接：https://pan.baidu.com/s/1sHitj4kV5sB0GV-vPWROTQ 密码：upim

廖汉飞 · 发表于 2017-11-30 16:00:08

G 代码 G00 快速定位　G44 刀具长度负向补偿 G72 任意角度直线上孔的分布　G01 直线插补运动 ※G45 刀具位置补正伸长 G73 高速深孔啄钻循环　G02 顺时针圆弧插补运动 ※G46 刀具位置补正收缩 G74 攻左旋螺纹循环　G03 逆时针圆弧插补运动 ※G47 刀具位置补正2倍伸长 G76 精镗孔循环　G04 程序暂停 ※G48 刀具位置补正2倍缩短 G80 取消固定循环　G09 主轴准停　G49 取消刀具长度补偿 G81 钻孔循环 ※G10 资料设定　G50 取消缩放 G82 沉头钻孔循环 ※G11 资料设定模式取消　G51 图形缩放 G83 深孔啄钻循环 ※G15 极坐标指令取消 ※G52 特定坐标系设定 G84 攻右旋螺纹循环 ※G16 极坐标指令 ※G53 机械坐标系选择 G85 饺孔循环　G17 选择X，Y平面　G54 选择工件第1坐标系 G86 镗孔循环　G18 选择X，Z平面　G55 选择工件第2坐标系 G87 反镗孔循环　G19 选择Y，Z平面　G56 选择工件第3坐标系 G88 镗孔循环　G20 选择英制编程　G57 选择工件第4坐标系 G89 镗孔循环　G21 选择公制编程　G58 选择工件第5坐标系 G90 绝对坐标编程 ※G22 内藏行程检查功能 ON 　G59 选择工件第6坐标系 G91 增量（相对）坐标编程 ※G23 内藏行程检查功能 OFF ※G60 单方向定位 G93 时间倒数进给模式　G27 参考点返回检查 ※G61 确定停止模式 G94 每分钟进给量　G28 返回机床参考点 ※G62 自动转角进给率调整模式 G98 固定循环中Z轴返面起始点　G29 由参考点返回检查 ※G63 攻牙模式 G99 固定循环中Z轴返面R点 ※G30 第二原点复位 ※G64 切削模式 G100 关闭镜像功能 ※G31 跳跃功能 ※G65 自设程序群呼出 G101 打开镜像功能 ※G33 螺纹车削 ※G66 自设程序群状态呼出注：带※号的为不常用的G代码　 ※G39 转角补正圆弧切削 ※G67 自设程序群呼出取消　G40 取消刀具半径补偿　G68 坐标系旋转　G41 刀具半径左偏补偿　G69 关闭旋转功能　G42 刀具半径右偏补偿　G70 圆周上孔的分布　G43 刀具长度正向补偿　G71 圆弧上孔的分布 M 代码 M00 程序停止 ※M69 完成自动换刀 M01 选择停止 ※M70 开始自动换刀 M02 程序结束 ※M81 第1个辅助M码开 M03 主轴正转（立） ※M82 第1个辅助M码关 M04 主轴反转 ※M83 第2个M码开 M05 主轴停止 ※M84 第2个M码关 M06 自动换刀 ※M93 修改刀库刀号 M07 切削液开（气） ※M94 修改换刀臂刀号 M08 切削液开（水） ※M95 修改主轴刀号 M09 切削液关 M98 调用子程序 ※M10 第4轴油压阀开 M 99 子程序结束并返回主程序 ※M11 第4轴油压阀关 ※M13 主轴正转且喷水冷却 ※M14 主轴反转且喷水冷却 ※M15 主轴和喷水冷却停止 M19 主轴准停 ※M29 刚性攻牙 M30 程序结束并返回 ※M57 镜像功能关 ※M58 X轴镜像开 G 代码 G00 快速定位　G44 刀具长度负向补偿 G72 任意角度直线上孔的分布　G01 直线插补运动 ※G45 刀具位置补正伸长 G73 高速深孔啄钻循环　G02 顺时针圆弧插补运动 ※G46 刀具位置补正收缩 G74 攻左旋螺纹循环　G03 逆时针圆弧插补运动 ※G47 刀具位置补正2倍伸长 G76 精镗孔循环　G04 程序暂停 ※G48 刀具位置补正2倍缩短 G80 取消固定循环　G09 主轴准停　G49 取消刀具长度补偿 G81 钻孔循环 ※G10 资料设定　G50 取消缩放 G82 沉头钻孔循环 ※G11 资料设定模式取消　G51 图形缩放 G83 深孔啄钻循环 ※G15 极坐标指令取消 ※G52 特定坐标系设定 G84 攻右旋螺纹循环 ※G16 极坐标指令 ※G53 机械坐标系选择 G85 饺孔循环　G17 选择X，Y平面　G54 选择工件第1坐标系 G86 镗孔循环　G18 选择X，Z平面　G55 选择工件第2坐标系 G87 反镗孔循环　G19 选择Y，Z平面　G56 选择工件第3坐标系 G88 镗孔循环　G20 选择英制编程　G57 选择工件第4坐标系 G89 镗孔循环　G21 选择公制编程　G58 选择工件第5坐标系 G90 绝对坐标编程 ※G22 内藏行程检查功能 ON 　G59 选择工件第6坐标系 G91 增量（相对）坐标编程 ※G23 内藏行程检查功能 OFF ※G60 单方向定位 G93 时间倒数进给模式　G27 参考点返回检查 ※G61 确定停止模式 G94 每分钟进给量　G28 返回机床参考点 ※G62 自动转角进给率调整模式 G98 固定循环中Z轴返面起始点　G29 由参考点返回检查 ※G63 攻牙模式 G99 固定循环中Z轴返面R点 ※G30 第二原点复位 ※G64 切削模式 G100 关闭镜像功能 ※G31 跳跃功能 ※G65 自设程序群呼出 G101 打开镜像功能 ※G33 螺纹车削 ※G66 自设程序群状态呼出注：带※号的为不常用的G代码　 ※G39 转角补正圆弧切削 ※G67 自设程序群呼出取消　G40 取消刀具半径补偿　G68 坐标系旋转　G41 刀具半径左偏补偿　G69 关闭旋转功能　G42 刀具半径右偏补偿　G70 圆周上孔的分布　G43 刀具长度正向补偿　G71 圆弧上孔的分布 M 代码 M00 程序停止 ※M69 完成自动换刀 M01 选择停止 ※M70 开始自动换刀 M02 程序结束 ※M81 第1个辅助M码开 M03 主轴正转（立） ※M82 第1个辅助M码关 M04 主轴反转 ※M83 第2个M码开 M05 主轴停止 ※M84 第2个M码关 M06 自动换刀 ※M93 修改刀库刀号 M07 切削液开（气） ※M94 修改换刀臂刀号 M08 切削液开（水） ※M95 修改主轴刀号 M09 切削液关 M98 调用子程序 ※M10 第4轴油压阀开 M 99 子程序结束并返回主程序 ※M11 第4轴油压阀关 ※M13 主轴正转且喷水冷却 ※M14 主轴反转且喷水冷却 ※M15 主轴和喷水冷却停止 M19 主轴准停 ※M29 刚性攻牙 M30 程序结束并返回 ※M57 镜像功能关 ※M58 X轴镜像开

tanzhanlin · 发表于 2013-6-14 11:46:24

今天修改了一下，更好些，希望能够给大家方便，共同研究！

因为旋转后只影响X坐标，而且就转180度，所以就修改的更精简些！

这里我们用6084设为15，使用时M15就ok了，如机床种已经有M15那就换一个没用的就可以了使用就很方便了！请大家多多指教，相互学习！2 q0 _1 J: D0 {' f; H9 [
O9024;0 z$ U3 e9 ?! E0 q
#4=#5021;             读取当前x轴位置  孔中心X
#5=-1260.45    注意：此#5值-1260.45为你的床子的Z轴中心与转台B轴旋转中心时的机械坐标值！！！自己找到后更改
#6=2*#5-#4；       计算旋转后的心坐标* w; T" K  M8 }: S0 _
G91G0G28Z0;       为了安全，把Z轴退后，避免撞到镗杆！
G0X#6；          , X. V6 h7 R# `8 i2 Z2 F
G04X.1;                $ }& [2 G: H; W1 B1 l8 c8 ~% G
G91G00B180；

G04X1.;

6 I6 ^$ u. @2 Q7 i" H9 A( G- [: X1 K0 s
M99;

zhaoyilei · 发表于 2015-5-19 18:26:42

今天修改了一下，更好些，希望能够给大家方便，共同研究！

因为旋转后只影响X坐标，而且就转180度，所以就修改的更精简些！

这里我们用6084设为15，使用时M15就ok了，如机床种已经有M15那就换一个没用的就可以了使用就很方便了！请大家多多指教，相互学习！2 q0 _1 J: D0 {' f; H9 [
O9024;0 z$ U3 e9 ?! E0 q
#4=#5021;             读取当前x轴位置  孔中心X
#5=-1260.45    注意：此#5值-1260.45为你的床子的Z轴中心与转台B轴旋转中心时的机械坐标值！！！自己找到后更改
#6=2*#5-#4；       计算旋转后的心坐标* w; T" K  M8 }: S0 _
G91G0G28Z0;       为了安全，把Z轴退后，避免撞到镗杆！
G0X#6；          , X. V6 h7 R# `8 i2 Z2 F
G04X.1;                $ }& [2 G: H; W1 B1 l8 c8 ~% G
G91G00B180；

G04X1.;
