一、设计模型

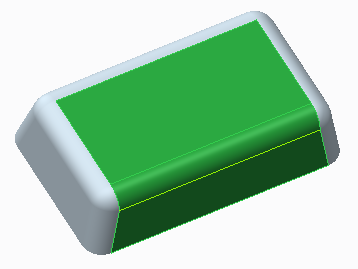

设计模型也称为制造模型，通常表达了产品设计者对其产品的最终构想。模具模型的参照模型几何来自于相应的设计模型几何。设计模型可能无法始终包含所必需的设计元素，例如模具设计过程中所需的拔模角度、圆角和收缩等，如图1所示。在creo parametric 中，设计模型与参照模型之间建立了参数化关系。对设计模型所作的任何更改都会自动传播到参照模型和所有相关的模具元件上。

图1

二、参照模型
参照模型是模具设计过程中不可缺少的部分，就像在三维实体建模中使用基准特征一样。在模具设计前，必须首先创建参照模型，这样才能进行下一步模具设计操作。参照模型可以是由 creo parametric 基本模块产生的实体零件、饭金件，也可以是装配件。在模具设计时，参照模型可从系统其他模块中调用，也可在模具设计模块中直接创建。

三、工件模型

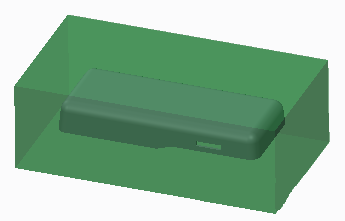

工件模型是一个完全包含参照模型的组件，通过分型面等特征可以将其分割为型芯、型腔等成型零件，如图2所示。在 creo parametric 模具模块中，可通过以下3种方法创建工件模型，分别为：自动创建工件、手动创建工件和装配工件。


图2

四、模具模型
模具模型是 creo parametric Moldesign 模块中的最高级模型，它是由后缀名为“.mfg”的文件所组织的一个装配体。打开一个模具模型的文档，可以看到它的模型树中包含了参照模型、工件、各种模具特征和模具元件等。
