模具识图，出图基础资料

wangjingzhong

模具识图，出图基础资料

全站免回复看隐藏内容

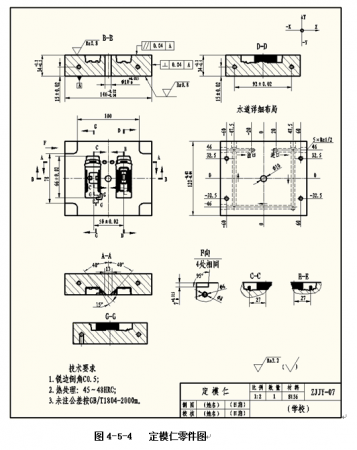

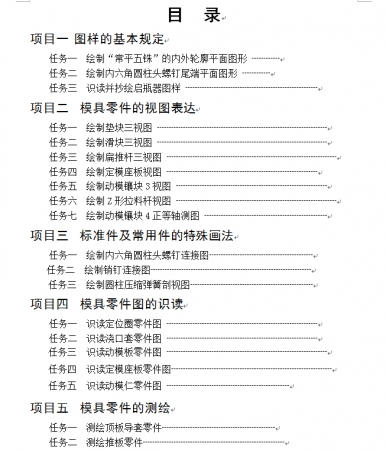

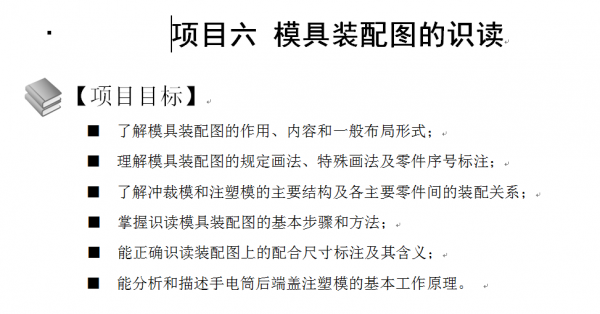

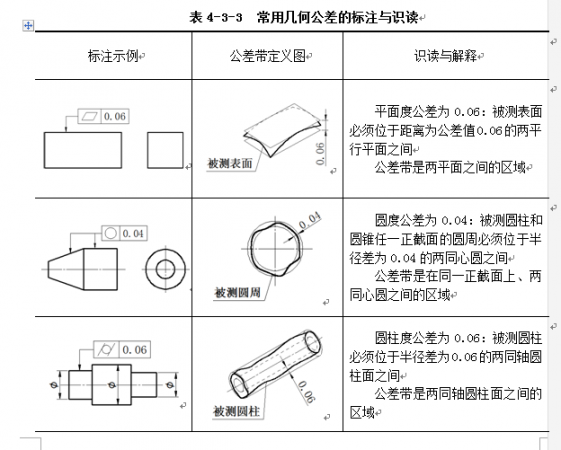

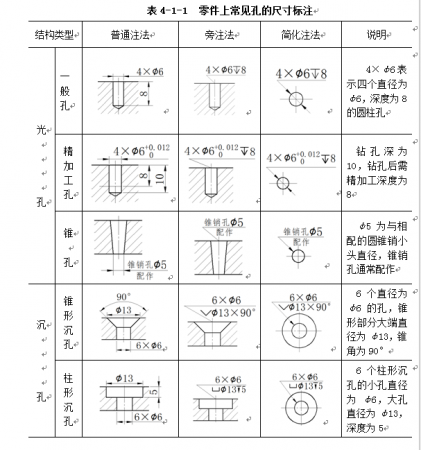

模具识图，出图基础资料

mahui198961

1．将PRO/E的图形放到word文档里
方法一：先在Pro/E中在线框模式（在绘图模式下也可以）下直接另存为＊.CGM文件，然后在WORD中插入，此方法效果非常好，图像是矢量图形，所以可以任意缩放也不会模糊，此方法适合线条图
方法二：直接使用抓图软件（如HyperSnap-DX）抓图，修改后粘贴到WORD

2．POR/E渲染用自定义图片
视图　＞　颜色和外观（野火版）中

3．如何将Pro/E中的零件调入3D MAX中进行渲染
先将零件输出为igs文件（方法为File > Save a Copy > 出现Save a Copy对话框，在type栏中选择IGES(*.igs)
在3D MAX中调入igs文件进行渲染

4．渲染功能
野火版的使用了CDRS相同的渲染引擎，效果好多了；渲染功能在View > Model Setup > PhotoRender
改变零件中的实体或曲面的颜色功能在View > Model Setup > Color and Appearance

5．关联视图
view->Relate View ，点选视图，点选需要关联的Item。

6．创建打死边Wall。
Sheetmetal---Wall---Extrude---use radius，
一：使用钣金件内侧边拉伸建立特征，其inside radius必需为0；
二：使用钣金件外侧边拉伸建立特征，其inside radius必需为0；要画外侧轮廓线。

7．创建压边
先切除缺口；
Sheetmetal---Wall---Extrude---use radius在切除边上拉伸特征。inside radius设为0。

8. 翻孔攻丝
打底孔；
Sheetmetal---Wall---Swept-.>Use Radius 草绘翻孔高度直线；定义Radius；
Cosmetics---Thread，注意选择翻孔上来的直孔璧。

9. 修改Partial view或detail view的显示边界
View-〉Modify View-〉Boundary；

10. 将视图转换为与模型无关
Modify view-〉Snapshot

11. 伪造Drawing尺寸
选尺寸-〉Proparents-〉在Text中将D改为O；
写你自己的尺寸；也可以标注公差：如：
@O300@++0.05@#@--0.02@# 基本尺寸300，上偏差0.05，下偏差-0.02
注意：只对手工添加的尺寸有效，show的尺寸不行。

12．三维标注
在Config中加入allow_3d_dimensions Yes

13．Shell抽壳时间，不能有锐角边界，最好C1连续； 厚度不大于最小圆角半径（曲率半径）

14．组件中模型的简化表示（利于快速刷新）
Views-〉Modify View-〉View State
组件模示中建立简化表示（SimplifiedRepresentation）

15．显示球标
BOM-〉Show-〉Show all；
修改球标类型：Change Type-〉选重复区域-〉选Simple等（也可以定制，选Coustom）

16．筛选表格
Table-〉Repeat Region-〉Filters
可以使用关系式：&fam.inst.param.name!=**

17．表格分页
Table-〉Pagination

18．关于关系式的输入　
我们在添加关系式时，可以不点击“增加add”，而点“编辑关系edit relation”。

19. 2键鼠标支持：2button_mouse_mmb_support:yes_no
yes :ctrl+shift+左键——旋转

20．工程图里PRO自己带的字体不好.有很多缺陷.在加入其它字体以后,计算机速度又跟不上,所以在开始标寸法时,还是用PRO自带的字体,最后要出图时才改为加入的字体,这样就不影响速度问题了。

21．iges曲面,遇到实在不能直接修复的面,建议切换到legaacy模块,使用里面的曲面remove,不提倡直接用重新定义里面的删除; 22. 外面读入的曲线,如果修改较少,建议直接用曲线里面的数据来自文件,比较好,如果你准备作比较大的改动,还是建议进入legaacy模块,用里面的修改曲线,调整比较方便(适用于2001以前的版本),如果是2001以后的版本,建议直接用style比较方便;
23. 对于非规则的曲面,如果直接延长不行,可以用高级里面的 surface free form ,这个菜单同样适合修复iges曲面,模具建构分模面等等;
24. 多使用轴点功能,能为后面建构特征做定位用,在工程图里面,对于非回转体的中心线,如果在part里面,建构特征的时候,已经在对称中心加上轴点,可以直接打开基准轴的显示,得到中心线;
25. 在草绘截面里面,对于草绘线条,可以直接按者ctrl键拖动线条的端点进行延长(野火里面);
26. 对于在草绘里面采用特征边做截面的特征,如果遇到特征修改造成失败的,建议进入草绘后,不要直接删除,先选中所有的草绘线条,然后使用移动或者旋转命令, 总之是使草绘线条与原特征边尽可能的错开,然后重新使用新的特征边做草绘截面,再使用取代命令,一定要注意特征之间的对应关系;
27. 为了减少碎面,在草绘里面,对于多段相切的线条,如直线和圆弧连接,可以先选中所有的线条然后进入编辑菜单选择转换成样条线(野火).
28. 在创建较复杂零件时，可以将零件分成多个零件分别创建，
然后用：特征---创建---外部复制几何 将他们合并在一起。
这样可以省去很多基准和参照，避免已绘制特征的干扰。

29．旋转阵列的要点:
   1.如果你准备直接阵列(非先旋转复制一个特征后,再阵列 ), 在选择草绘截面的绘图平面后,不能用系统缺省的参考方向(除旋转阵列以外基本都可以),一般指定一个水平或者垂直参考平面,此处一定要用旋转参照产生一个 基准平面,人为增加一个角度增量,我一般取90或者180等特殊的角度(目的的是便于画草绘截面符合正常的看图),进入草绘后,特别特别注意,除了阵列的 旋转中心作为原点参照,其余的参照绝对的不允许,如果是用使用边或者偏移边的截面,同样在完成草绘之前要删除他们的参照,满足了这些条件,旋转阵列一定成 功;
    2.也可有先做一个草绘点,把点先阵列,接着做阵列的第一个特征的时候,也是完全用前面的基准点为参照,完成特征后直接阵列就可以;
    3.如果觉得上面的比较麻烦,还有就是常用的手法,做好第一个特征后,先旋转拷贝出一个特征,然后用拷贝的特征做阵列,如果这样还是会失败的话,最后一 招,万能,就是先把第一个特征的曲面先拷贝,然后旋转拷贝曲面,后面直接用曲面来阵列(这一招也适用于同时要阵列较多特征的场合,免除做组阵列的麻烦).

30．Trail文件应用
用写字板打开trail.txt，将里面你要恢复到的地方之后的操作删除掉后存盘用PROE打开即可。
