UG高版本沿曲线阵列的技巧-波纹管画法

优胜模具 · 发表于 2014-6-18 17:07:28

一、随意画一条样条曲线

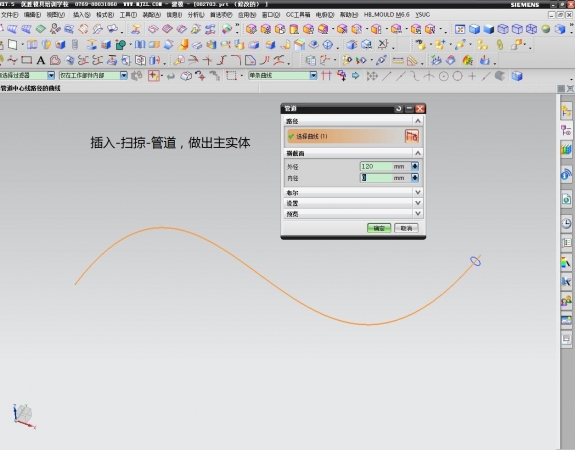

二、插入-扫扫掠-管道，做出主实体

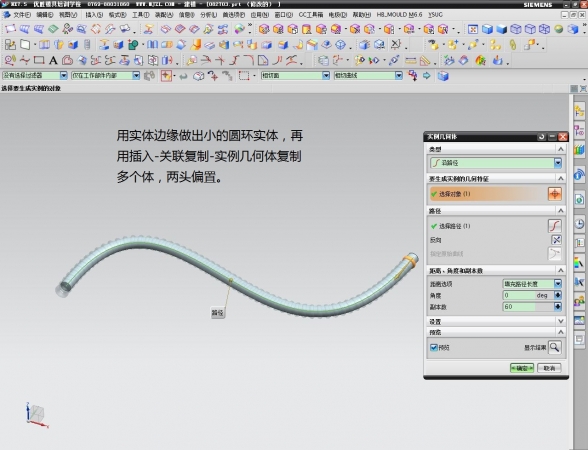

三、用实体边缘做出小的圆环实体，再用插入-关联复制-实例几何体复制多个体，两头偏置

四、两头抽壳1MM

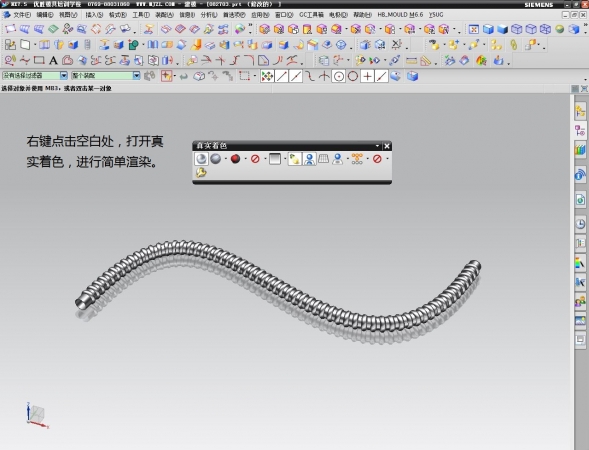

五、右键点击空白处，打开真实着色，进行简单渲染

波纹管PRT档案下载

链接：http://pan.baidu.com/s/1bVic3s

密码：

复制代码
