【原创教程】UG7.5拆电极，出EDM图纸的常用工具,方法和步骤

mjzl

一·拆电极常用工具,方法
1. 实体拆电极法：先易后难、复杂的拆分成多部分处理再合并
2. 曲面拆电极法：将曲面缝合成实体再按照实体的做法完成
常用的实体功能按钮

常用的曲面功能按钮



二· 拆电极步骤
1. 导入图档，把工件移至指定图层，确定电极开始层（一个编号电极对应一个图层）
2. 根据工艺要求与加工条件分析需要拆电极的部分
3. 拆出电极，分析电极加工的可行性与方便性，分析电极是否可以公用
4. 检查电极合理性，检查电极是否过切
5. 订制电极开料清单
6. 出EDM图纸（也称火花数）并谨慎检查图纸的标数与注释说明



三·出EDM图纸步骤
1. 在建模里把工件与当前电极的图层打开，其余图层关闭

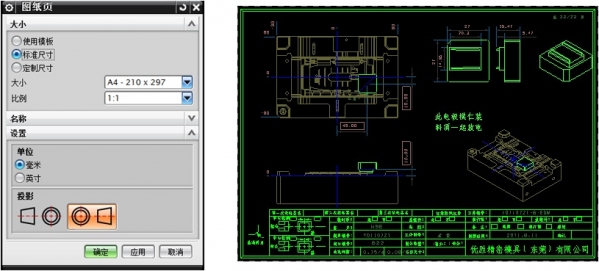

2. 菜单——应用——制图进入制图模块，新建图纸并如图设置图纸页
3. 通过基本视图按钮     调出工件和电极的主视图与侧视图、三视图等
4. 关闭工件图层只打开电极图层并调出电极视图
5. 通过文件——导入——部件导入EDM图框
6. 标准电极与工件的中心尺寸及深度尺寸、标准电极尺寸及 其他注释
