     加强筋这个名词相信大家都不陌生，对于产品的结构设计来说，加强筋是最普遍的，它对一些经常受到压力、扭力、弯曲的产品尤其适用，也是产品结构设计不可或缺的一部分。
     目前大家常用的三维CAD设计软件中，基本上是没有独立的模块对加强筋特征进行设计的，而是通过使用常规的拉伸命令来代替完成，这看似简单，但其实操作起来费时费力，而且设变也很不方便。与此不同，中望3D作为国产专业的三维CAD设计软件，具有专门的加强筋设计模块来进行加强筋特征的设计工作，能完美解决其他软件操作过程中所遇到的一些繁琐的问题。
     本文将向大家重点介绍下中望3D关于加强筋设计的模块。根据加强筋类型的不同，设计模块可分为普通加强筋设计和网状加强筋设计，下面我们通过实例来介绍该功能的详细操作步骤。
     首先我们看看中望3D在加强筋设计过程中涉及的几个专业名词介绍（图1）。

图1 中望3D加强筋

      下面，我们再来看看中望3D在加强筋模块下的两种不同类型的情况。
【普通加强筋】
      单击工具栏“造型模块”中的“筋”命令，系统将弹出“筋”对话框，如图2所示，该命令可直接创建常规的加强筋位。

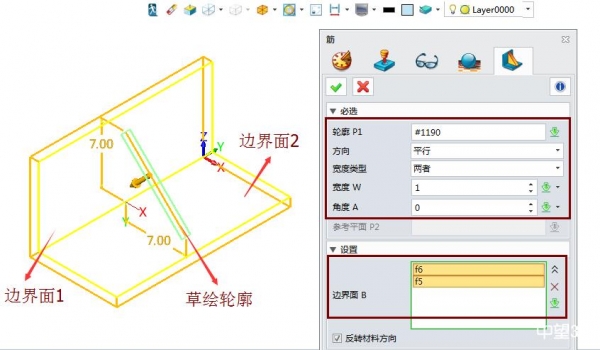

图2 中望3D普通加强筋设计界面

      ● 轮廓 P1：指定筋的开放轮廓草图，可以在该选项上单击鼠标右键实时插入草图；
      ● 方向：该选项包含平行和垂直两个选项，平行表示拉伸方向与轮廓草图所在的平面平行，垂直表示拉伸方向与轮廓草图所在的平面垂直。系统将会自动获取一个拉伸方向，如图2中红色箭头所示，若与所需结果不符，可以勾选“反转材料方向”选项即可；
      ● 宽度 W：用于定义筋位厚度位置，有“第一边”、“两者”、“第二边”三个选项，选择“两者”时，草绘轮廓线处于加强筋厚度的中间位置；
      ● 宽度：定义加强筋的总宽度；
      ● 角度：定义加强筋的拔模斜度；
      ● 参考平面：若设置了拔模斜度，该选项用于定义拔模斜度的参考平面，涉及产品的出模方向； 我们还要注意，草绘加强筋的轮廓时，草图不受边界限制，可以超出外形边界面如图3所示，图4是最终生成的效果图。

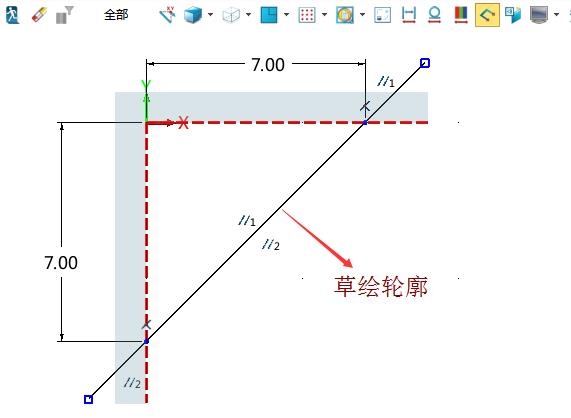

图3 中望3D普通加强筋草绘界面

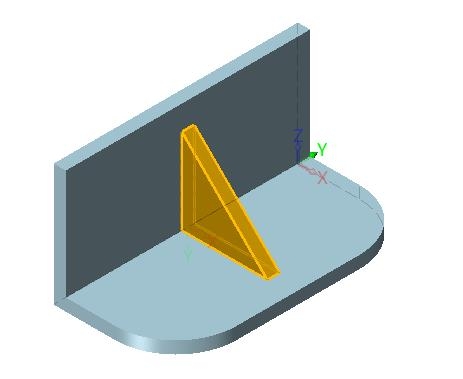

图4 中望3D普通加强筋效果

【网状加强筋】
      使用此命令可创建一个网状加强筋，主要用于大面积增加加强筋的情况，该命令可以支持用多个轮廓来定义网状筋，每个轮廓均可用于定义不同宽度。
      操作时，单击工具栏“造型模块”的“网状筋”命令，系统将弹出“网状筋”对话框，如图5所示。

图5 中望3D网状加强筋设置界面

      关于网状加强筋的设置下面几个参数，大家需要注意:
      ● 可变厚度：该选项可以添加/删除草绘轮廓，实现设置不同厚度的网状加强筋；
      ● 起点/端面：设置加强筋拉伸的起点和终止的位置，注意在端面选项中，即终止的位置需要选择实体曲面；
      ● 边界：定义加强筋相交的边界曲面，设定后加强筋的范围将不会超过所选边界，这样能大大提升了网状加强筋的设计效率。一般三维CAD设计软件都是要提前想好操作步骤，再通过多次拉伸进行切除，非常麻烦，但这样的问题，在中望3D中只需要选择边界曲面即可。边界曲面的选择如图6所示。

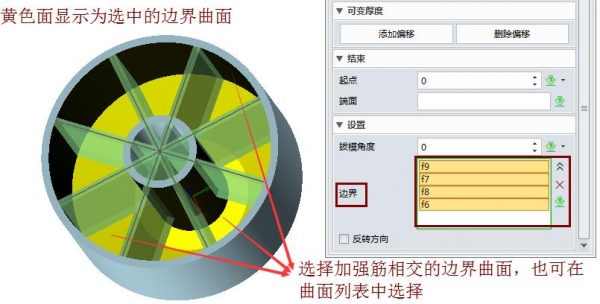

图6 中望3D网状加强筋边界选择

      进行网状加强筋操作的时候，所有轮廓必须位于同一平面上，轮廓允许自相交，但我们需要注意由于偏移而产生环封闭/环相交后突出的区域，避免命令操作失败。当然，该命令再执行的时候，还支持自动将轮廓加厚，即使厚度选项中参数设置为O也能同样操作。
      通过了本文的介绍，相信大家都了解到中望3D在加强筋设计方面的对应功能模块了，在以后的设计工作中，如果遇到加强筋特征的设计需求，只要通过中望3D的高效操作，就能快速地完成对应的加强筋设计，从而得到所需的实体造型。
