【3D亮点】中望3D巧设置，轻松实现产品零件多配置应用

zw3dservice

      在很多产品设计中，往往会存在一个现象：同一个零件在同一个总装产品中有 着不同的形态，比如家具产品中常见的把手可能在同一个柜子中有长短不同、 弹簧有压缩或者拉伸等不同状态。对于此类设计要求，高端三维CAD/CAM软件 中望3D的配置功能可以帮助设计师高效又便捷地实现所需的设计形态。
      下面我们以简易缓冲器中的弹簧为例，向大家介绍在中望3D中，如何通过配置 来呈现弹簧的压缩状态的。
      我们先来看看弹簧压缩前后的对比图，如图1所示。

图1 弹簧压缩前后对比

      接下来我们看看达到这种效果的具体操作：
      首先，将弹簧模型通过“螺旋扫掠”建模后，在管理器中点击右键，我们可以 看到菜单中“创建配置”命令，如图2所示，

图2 创建配置

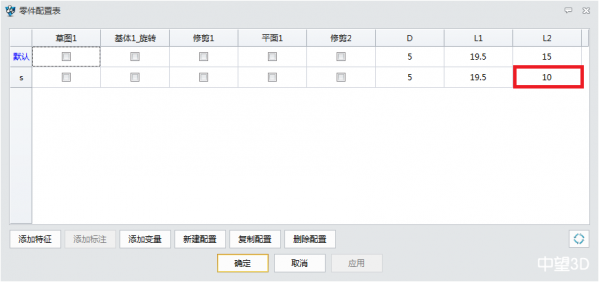

      点击该命令后，将出现配置对话框，在对话框中，我们可选择“新建配置”， 设置不同的参数，比如此处更改了L2的值（图3），使得弹簧状态为压缩有所 变化，激活新配置即可看到如图4所示的压缩效果。

图3 更改L2数值

图4 激活新配置后的效果

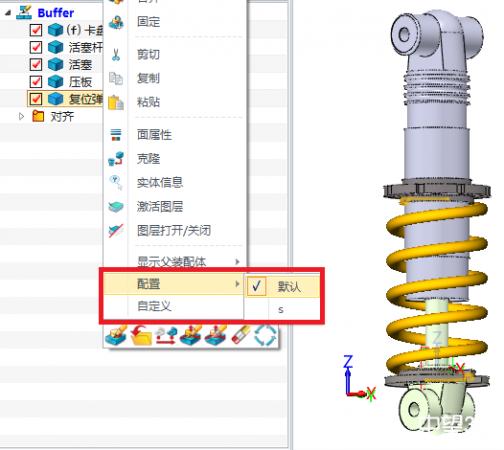

      当把弹簧安装到总装产品中后，可在装配管理器的装配树中，在“复位弹簧” 上点击右键，即可在右键菜单中看到“配置”命令（图5），切换不同配置， 即可在同一装配体中呈现零件的不同状态，如图6所示。

图5 复位弹簧的设置界面

图6 同一装配体呈现不同状态

      综上所述，对于需要呈现不同状态的零件，中望3D配置功能可能很好地支持设 计师处理这一设计需要，以便更好地完成以及验证装配后的状态关系。
      更详细地操作教程及视频教程，请关注中望3D实例教程栏目：http://www.zw3d.com.cn/show-109-48-1.html
      马上下载三维CAD软件——中望3D 2016版，享受高效灵活的设计体验： http://www.zw3d.com.cn/product-58-1.html
