【实例教程】使用中望3D进行方向盘设计

zw3dservice

作为国产专业的三维CAD设计软件，中望3D具有强大的建模功能，且易学易用。无论是初学者还是资深的产品设计师，都能够快速掌握中望3D各项建模功能，通过拉伸、旋转、布尔运算等不同功能的综合运用，设计出满意的产品。在本文中，小编将向大家展示一款常见方向盘的基本设计流程，助你轻松掌握方向盘的建模设计要领。
第一步：选择XY平面为绘图平面绘制一个半径为210的圆，如图1所示。

图1 绘制草图

第二步：设置基准面，点击基准面按钮，设置XY平面向上偏移15，如图2所示。

图2 设置基准面

在设置基准面上绘制一个与第一步中同心半径为185的圆，如图3。

图3 绘制草图

第三步：设置基准面，点击基准面按钮，设置XY平面向下偏移15，如图4所示。

图4 设置基准面

在设置基准面上绘制一个与第一步中同心半径为185的圆，如图5。

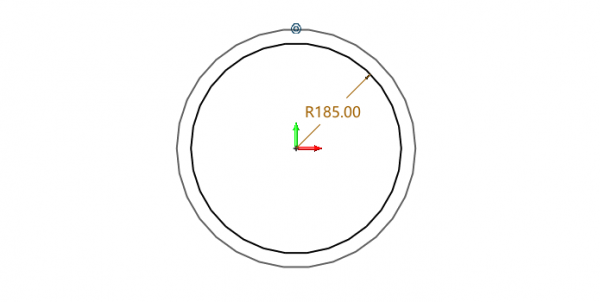

图5 绘制草图

第四步：选择XY平面绘制连续相切圆弧，如图6所示。

图6 绘制连续相切圆弧草图

第五步：选择XZ平面为绘图平面，绘制如图7所示草图，使两个圆弧的圆心通过水平虚线，端点与其他基准面中圆弧相交。

图7 绘制截面相交圆弧

第六步：点击造型工具栏中双轨放样按钮，路径1选择半径为210的圆，路径2选择连续相切圆弧，轮廓选择截面相交圆弧，如图8所示。

图8 双轨放样

第七步：选择YZ平面绘制如图9草图，并用此草图以Z轴为轴旋转实体，如图10所示。

图9 绘制草图

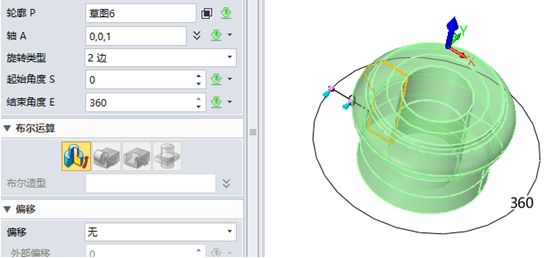

图10 旋转实体

第八步：设置基准面，选择如图所示原点，页面方向为ZY平面，偏移为-5的基准面，如图11所示。在此基准面上绘制如图12草图。

图11 设置基准面

图12 绘制草图

第九步：设置基准面，选择如图所示设置ZY平面偏移基准面，在此基准面上绘制半径为10 的圆，如图13草图。

图13 绘制草图

第十步：选择XZ平面绘制草图，连接步骤八和步骤九所绘制的草图，如图14所示。

图14 绘制草图

第十一步：选择驱动曲线放样按钮，驱动曲线选择第十步所绘草图，轮廓选择第八步和第九步中所绘草图，（注意轮廓方向）如图15所示。

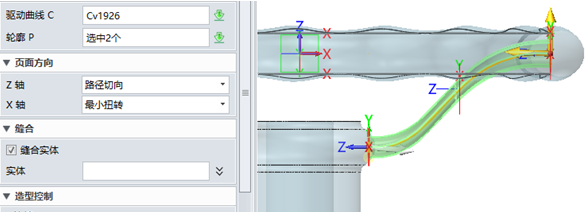

图15 驱动曲线放样

第十二步：点击特征阵列按钮，基体选择步骤十所绘模型，方向选择Z轴，数目为3，角度为120°，如图16所示。

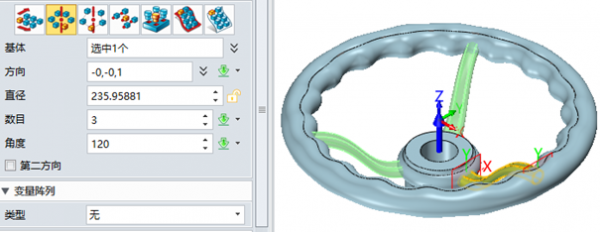

图16 阵列辐条

第十三步：点击组合按钮，将所绘模型使用布尔加运算组合，得到最后设计结果，如图17。

图17 绘制结果

完成了上述操作，方向盘设计至此完成。在设计中，通常我们会使用到“扫掠功能”和“放样功能”来创建方向盘的波形实体和方向盘辐条，使用旋转功能来创建方向盘的连接胎体，最后通过布尔加运算组合得到最终的成品。经过了本实例的介绍和操作学习，相信大家对中望3D的相关建模功能和技巧又有了更加深入的了解。上手简单、操作便捷的中望3D让设计变得更加高效专业！
