【实例教程】使用中望3D设计USB接头

zw3dservice

       日常生活中，我们常用的电脑、手机、平板、游戏机等电子设备，一般都要通过USB接口来完成与其他设备的链接，那么USB接头是如何设计出来的呢？本文将向大家详细介绍如何使用中望3D来完成USB接口数据线。
       图1是完成设计的效果图，下面我们来看看具体的造型设计步骤。

图1 USB接头

       1、先创建7*15的长方形草图，如图2所示。

图2 创建长方形草图

       2、以长方形拉伸出长方体，入图3所示，但这里需要注意，拉伸类型选择单边，设置项勾选保留轮廓（图4）。

图3 拉伸长方体


图4 保留轮廓

       3、创建偏移基准面，偏移基准面选择ZY平面，偏移距离为-12，如图5所示。

图5 创建基准面

       4、在新建基准面上创建四等分圆草图，如图6所示。

图6 创建四等分圆

       这里需要注意，鼠标移动到线条上右键选中切换类型可以把线段切换成构造线，如图7所示。

图7 把线段切换成构造线

       线段与XY轴重合并端点落在圆上，然后利用四端点对圆做四等分，打断点可多选，如图8所示。

图8 四等分操作

       5、使用造型模块中的“放样”功能，如图9所示，以放样模式创建尾部连接部分。

图9 以放样模式创建尾部连接部分

       从上图9中我们可以注意到有些地方连接得不顺，无规律，那么我们可以通过下面图10所示的选项进行调整。

图10 调整

       图11是经过调整后效果。

图11 调整后的结果

       6、以草图圆拉伸段圆柱，如图12所示。

图12 拉伸

       7、USB头添加圆角，如图13所示。

图13 添加圆角

       8、创建金属接口。先创建长方形4.5*12，使用钣金模块中的“拉伸凸缘”功能拉伸创建金属接口部位，参数按下图14输入。

图14 创建金属接口

       9、创建金属口接合缝隙的草图，具体如图15所示。

图15 创建接合缝隙草图

       10、使用拉伸功能把上一步草图拉伸成高1\0.05厚度的薄片，使用修剪功能，把金属接口的缝隙剪切出来，如图16。

图16 拉伸草图成薄片

       图17是修剪后的效果。

图17 修建效果图

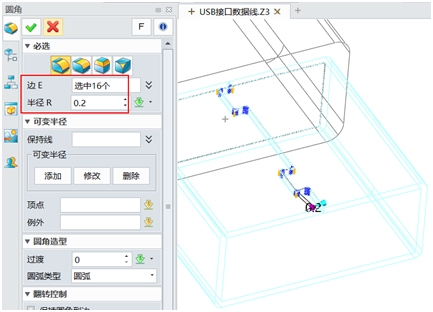

       11、对图18进行锐边倒R0.2的操作。

图18 倒圆角操作

       12、创建方形通孔特征。先绘制草图，然后做减运算拉伸，并对锐角倒R0.2，详见图19。

图19 创建方形通孔特征

       图20是倒R角后的效果。

图20 倒角效果

       13、创建接口金手指接触板，先创建下图21的草图。

图21 创建草图

       再进行拉伸操作，拉伸效果如图22所示。

图22 拉伸草图

       经过上述的操作，我们就完成了USB接头的设计了，图23是最终完成的效果图。

图23 USB接头设计效果图

       在本实例的操作过程中，中望3D的放样造型功能可以帮助设计师快速实现灵活的连接线和端点调整，从而达到设计目的，而中望3D的钣金功能，也可以充分满足设计师完成像USB接头这种塑料金属复合产品的设计需要。
