【3D亮点】中望3D2017：工程图剖视功能提升，便捷实用

zw3dservice

       工程图在产品的设计和生产制造过程中都具有十分重要的作用，而传统工程图的生成、尺寸标注与布局等操作都比较耗时费力。中望3D基于三维模型的工程图，可以将三维建好的模型直接转换为工程图，还具有尺寸标注、剖视、BOM表、输出DWG、PDF等功能，并且当模型变更时，工程图也将随着变更的情况自动更新到最新的效果。中望3D最新推出的2017版中，在工程图方面，更是对剖视的功能进行优化提升，下面我们来看看新版本中优化的情况吧。
       提升一：剖切视图新增“剖切深度”功能（图1），支持通过定义剖切面的深度，来达到不同的剖切效果（图2-图3）。

图1 剖面深度可调整


图2 剖面深修改前的效果

图3 剖面深度修改为10以后的效果

       有了这个新的“剖切深度”功能，设计师们就不需要像传统方式那样，需要通过手动来调节剖切点，“剖切深度”让设计师在操作上更加准确、方便、高效。

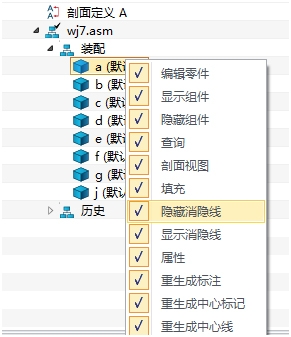

       提升二：剖切视图还增加在装配树中选择子零件是否需要剖切的选项，如图4所示。

图4 子零件选择剖切窗口

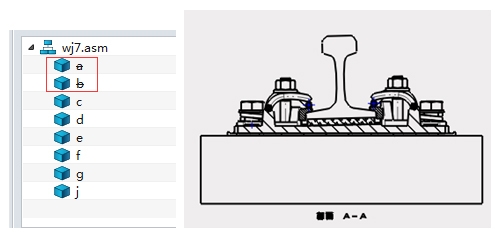

       通过设定不同子零件是否剖切，从而达到不同的效果，如图5，图6所示。

图5 a、b零件不剖切的效果

图6 只剖切a、b零件的效果

       设置好剖切效果后，我们再检查一下剖切后显示线条的设置（如图7），这样能免去工程图后续的调整工作量，提升了工作效率。

图7 剖切后显示线条的设置

       以上的两点剖视功能的提升，让设计师在进行工程图操作时更加高效便捷，切实提高设计师的使用体验。
