【实例教程】使用中望3D进行料带设计（上篇）

zw3dservice

       在本次的实例教程中，笔者将以汽车钣金件的料带（图1）布局设计作为讲解实例，这是完成级进模设计的核心设计任务。本教程中，我们将分为排料设计和料带设计2大部分进行，本篇我们先来看看排料设计的具体操作吧。

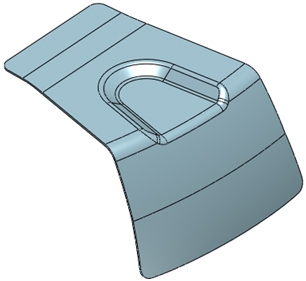

图1 汽车钣金件料带

       第一步，复制黏贴小货车钣金件，然后重命名为“展开”，打开“展开”零件（图2）。

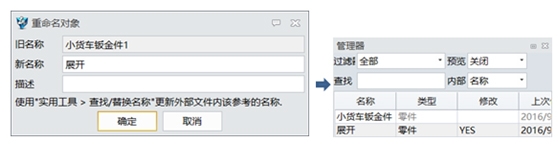

图2 “展开”零件

       第二步，沿Y轴方向复制零件，距离为150mm，如图3所示。

图3 复制零件

       第三步，使用FTI下的“线性展开”，拾取下图4水平面为固定面，圆弧面为折弯面。复选添加一个新的成型状态，方向为Y方向，距离为150mm，线性展开后效果如下图5所示。

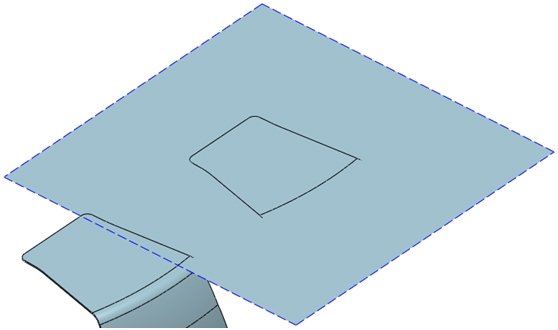

图4 拾取

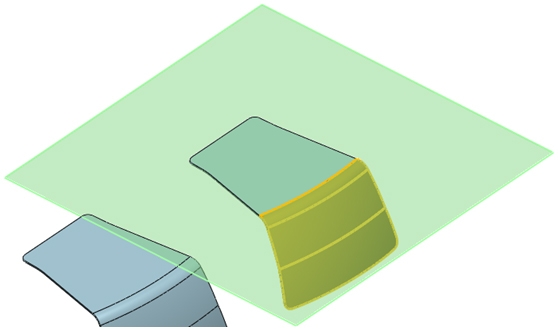

图5 线性展开后效果

       第四步，沿Y轴方向复制下一个零件，距离为150mm，如图6所示。

图6 复制零件

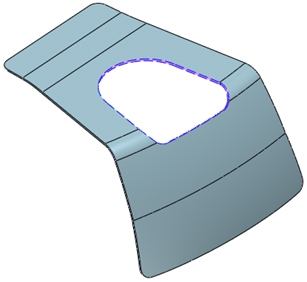

       第五步，拾取圆孔的面，对面进行简化操作，如图7所示。

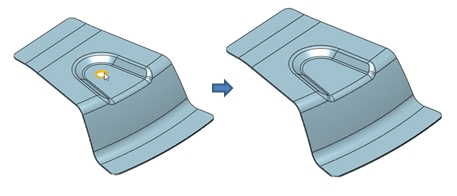

图7 简化操作

       第六步，继续沿Y轴方向复制零件，距离为150mm，如图8所示。

图8 复制零件

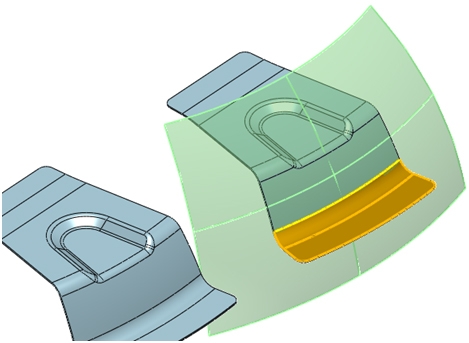

       第七步，使用FTI下的“支撑面”功能，拾取下图9中高亮面为折弯面，高亮边为固定边，图10即是创建的支撑面。

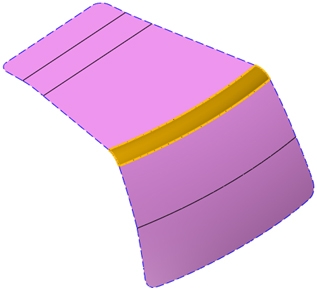

图9 使用支撑面功能

图10 所建的支撑面

       第八步，使用FTI下的“高级展开”功能，拾取上步创建的支撑面作为本次操作的支撑面，拾取下图11高亮面为展开面，高亮边为固定边，冲压方向为面法向，厚度偏置为向内，级进类型为折弯。

图11 高级展开

       操作完毕后隐藏支撑面，如图12所示。

图12 隐藏支撑面

       第九步，沿Y轴方向复制下一个零件，距离为150mm，如图13所示。

图13 复制零件

       第十步，删除拉伸成型部分的曲面，如图14所示。

图14 删除曲面

       第十一步，分别对外表和内表的两个倒圆圆弧面进行简化操作，如图15所示。

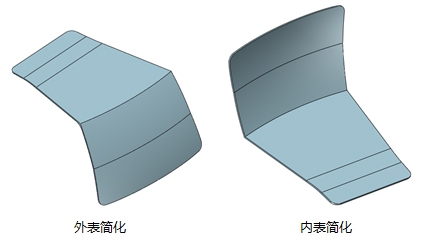

图15 简化操作

       第十二步，删除钣金件的面，只保留-Z方向的底面，如图16所示。

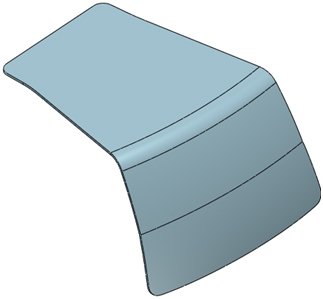

图16 删除操作

       第十三步，对曲面进行9mm的倒圆角操作，如图17所示。

图17 倒圆角

       第十四步，对曲面进行抽壳，厚度为-1mm，如图18所示。

图18 抽壳

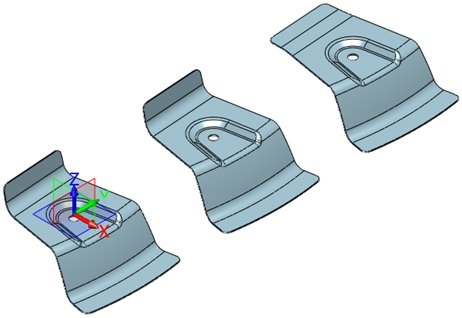

       第十五步，沿Y轴方向复制下一个零件，距离为150mm，如图19所示。

图19 复制零件

       第十六步，使用FTI下的“支撑面”功能，拾取下图20高亮面为折弯面，高亮边为固定边，创建如图21所示的支撑面。

图20 拾取

图21 支撑面

       使用FTI下的高级展开，先拾取下图22矩形面为支撑面，然后隐藏。

图22 拾取

       再拾取下图23的三个高亮面为展开面，高亮边为固定边，确认后完成展开操作，整体视图如图24所示。

图23 拾取

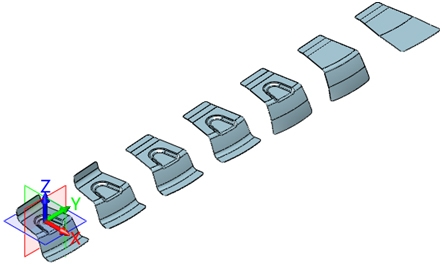

图24 展开后整体效果

       到此，我们已经完成了排料设计的操作了，在下篇教程中，我们将继续进行料带设计的操作介绍。
