汽车模复杂曲面分型面的创建技巧系列（二）

新泛 · 发表于 2017-3-26 16:48:09

汽车产品的分型面往往都是一些复杂的曲面，很多模具设计师都想往汽车行业发展，但汽车产品不单单结构复杂，分型面也不好创建，如何能创建出完美的分型面，方法很重要，接下来跟大家分享几种方法

若产品存在分型面，我们最好延伸产品原有的面作为分型面，如下图所示，红色部分有一个缺口，如何将此部分做一个完美的分型面？

（1）首先先将两边的产品原始面用“扩大面”命令将分型面创建出来，如下图所示

（2）然后利用“桥接曲线”命令桥接两根曲线，如下图所示

（3）最后利用“通过曲线做网格”命令将分型面创建出来，并设置G1相切，如下图所示

（4）利用“抽取体”命令将缺口的面抽取出来，注意面选择为“面链”，如图所示

（5）利用“修剪和延伸”命令将抽取出来的面延伸25mm，如图所示

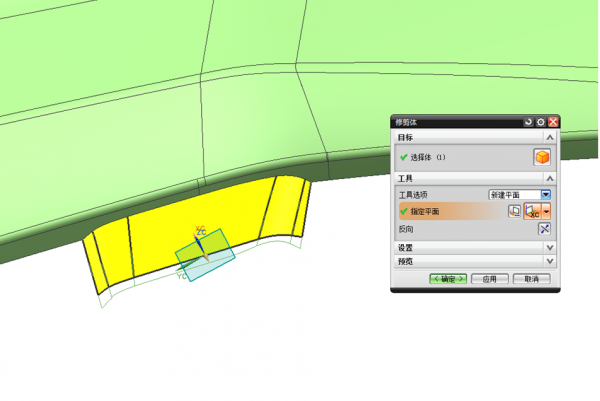

（6）将坐标摆放到缺口的分型面上，方位调好，利用“修剪体”将分型面的尾部切平，如图所示

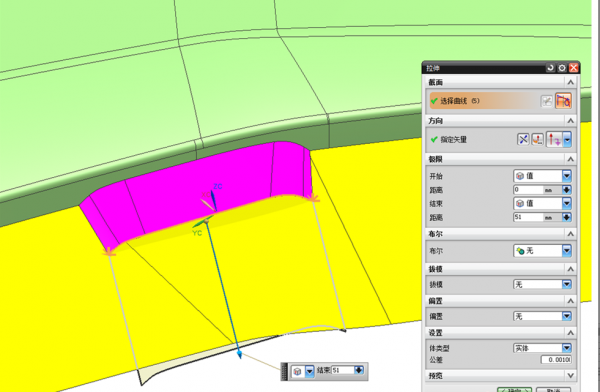

（7）全部显示分型面，利用“拉伸”命令拉伸如图所示分型面的边

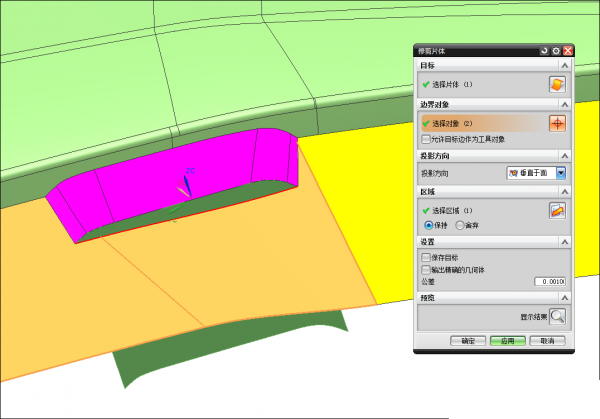

（8）最终利用“修剪片体”、“缝合”、“修剪和延伸”等命令处理分型面，结果如图所示

（9）处理完成以后的效果如图所示
