特殊流道加工方法

风悄悄吹 · 发表于 2017-3-26 17:22:55

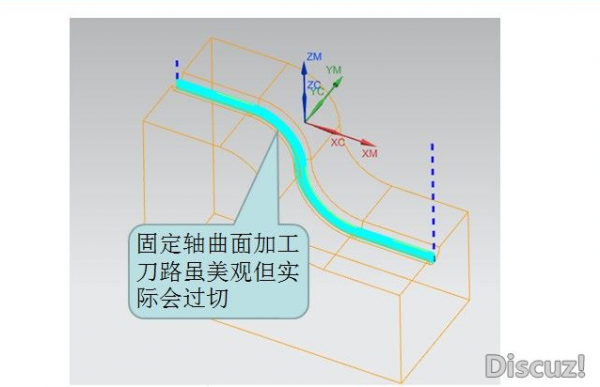

有的朋友会遇见UG加工流道会过切的问题，无论是3D线加工还是曲面加工都一样，而其它软件则不会，如下图

1 这是很多新手非常容易忽略的问题，很多人不理解为什么会是过切，其实只要了解刀具产生的轨迹就不会有这个疑问了，所有产生刀具的轨迹都是刀具中心计算的，如下图

顶贴回复可见不会过切的几种方法

2通过以上分析我们不难看出，因为曲面加工与3D线加工都是选择曲面或者曲线加工而没有与加工部件有关联，那过切就不足为奇了，以下为大家介绍两种特殊流道不会过切的方法

3 选择固定轴－曲线/点投影加工，详细步骤如下图:

4 选择曲线按下图操作：

5 选择部件按下图操作：

6 在切削参数设置总深度与下刀量，下刀量具体可依机床与材料而定，如下图

7 最终产生刀路如下图（边界驱动方法类同这里不作举例）
