管位的一些常识你们知道吗

習慣沉默

1、什么情况下需要做管位

管位又叫虎口，做在模胚上和模仁上都可以，可以镶嵌上去也可以原身留，但实际上很少在模胚上加工，也很少采用镶嵌的方式。

理论上模具最好都需要做管位精定位，但实际上仍有许多模具并没有做，大多出现在比如产量不大、精度要求比较低的模具，测试或者啤板用的模具等情况下，毕竟材料成本和加工成本都在考虑之中，还有一种情况就是模仁自身的枕位强度足够替代管位的作用也可以不做。

什么情况又必须做管位呢？

①精度要求高的模具必须做，毕竟导柱与导套之间的配合是有一定的公差范围的，做管位精定位方便修夹口，也能保证量产产品的质量；

②分型面向同一个方向倾斜或者插穿位大部分朝向同一个方向的情况下，管位也是必须要做的，防止合模时朝一个方向错位并保护强度比较小的插穿位。

新手对于斜度定位块、零度数块、管位之间的关系经常犯迷糊，其实它们之间的功能是有些重复的，什么时候用哪种方式或者哪两种方式，需要自己体会下，比如既用斜度定位块又用管位定位的情况下，管位的度数就需要注意下，这样形成的结果就是双重保险，有些地方喜欢做双保险，有些地方就不做双保险。

以下内容只针对模仁部分，模胚上面的管位不做说明，至于图片很难找，所以多数地方自己只是随便画了一下加以说明，请谅解。

2、管位的分类

模仁上的管位

①箱体式（俗称虎口），如下图：

②长条式（俗称对锁），如下图：

③圆式，如下图：

行位上的管位

①箱体式，如下图：

②圆式，如下图：

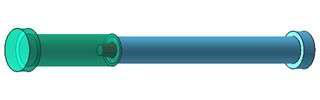

镶针上的管位，如下图：

3、模仁上的虎口需要注意的问题

虎口的排列方式比较随意，哪里有位置就做在哪里，原则上需要尽量平衡对称，至于模仁上的虎口是做凹进去还是凸出来，需要具体问题具体分析，以省材料、加工方便为原则，如下图：

4、虎口的防呆功能

有些地方除了模仁上需要表明基准位置外，还要求做防呆，举一个简单的例子就能明白，如下图基准位置的虎口跟其它的虎口尺寸不一样，这样装配的时候就不容易出错。

全站免回复看隐藏内容

---------------------------------------------------------

5、模仁上虎口的度数

虎口的角度一般取3°—10°之间，在没有插穿的情况下设计时可以自由取度数，如果有插穿的情况下需要注意，虎口的角度不能大于插穿的角度，这也是插穿角度一般取大于3°的原因之一（因为插穿的度数一般取3°—5°）。

而对于比较特殊的精密模具，比如电脑连接器，插穿的角度非常小，比如常用的角度有0.2°、0.3°、0.5°等，这种情况下就不适合做虎口定位，再加上精密模具大都镶拼而成，没有位置做虎口，所以大都是在模胚上面做零度数块精定位。
