在工程师的设计工作中，有时候需要进行产品剖面的查看，以便了解内部的结构以及进行测量等方面的工作。尤其是企业中主要进行查图看图的部门，往往需要对模型进行截面的选取工作，并且在这过程中，需要选取多个截面以及出图。但在这一过程中，工程师们发现，对每个截面部分的结果不能随时进行查看，需要反复的进行截面的选取。
那么，有没有一种方法，可以让工程师们随时随地可以对不同截面进行查看，甚至出图呢？中望3D可以告诉您答案！接下来，我们以“滚轮装配”模型进行相关的介绍。
图（1）

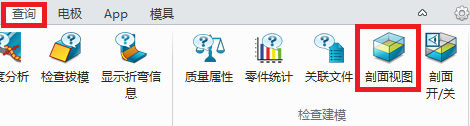

首先，点击“查询”选项卡中的“剖面视图”命令
图（2）
在“剖面视图”对话框的“视图名称”中填写剖面视图的名字，此处采用默认的命名“section1”
图（3）
将“section1”的剖面视图设置为如图所示位置，点击确定完成第一个剖面
图（4）
接着，再次点击“剖面视图”命令，在对话框中点击“插入视图”，并采用默认的视图名称为“section2”
图（5）
“section2”的剖面视图设置为如图所示位置，点击确定完成第二个剖面
图（6）
采用同样的方法，点击“插入视图”，采用默认的视图名称为“section3”，“section3”的剖面视图设置为如图所示位置，点击确定完成第三个剖面。至此，三个剖面设置完成。
图（7）
此时，我们可以在管理器的视图管理中，看到剖面视图中已经有我们设置的三个剖面视图
图（8）
我们只需要双击所需的剖面视图名称，即可激活该视图，方便的查看各个剖面情况
接下来，我们可以在工程图中，利用已经设置的剖面视图进行剖切部位的出图。
进入工程图模块，点击“轴测剖视图”，打开对话框
图（10）

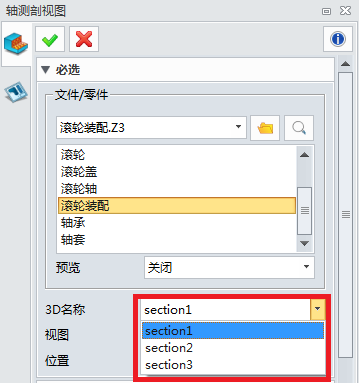

在对话框中的“3D名称”处点击“section1”
图（11）
在“视图”处根据需要选择视图，此处我们选择“轴测图”
图（12）

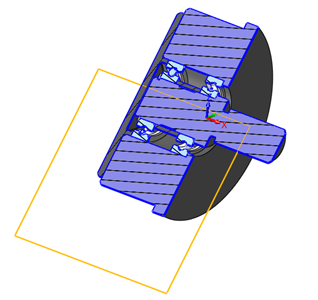

“section1”的图形如图所示
图（13）
采用同样的方法，将“section2”、“section3”分别出图，结果如图所示
图（14）
整体的效果图如图（15）所示
图（15）
综上所述，灵活的运用中望3D“剖面视图”中的“插入视图”，可以满足工作过程中对多截面的设计要求，并可将所见变为所得，极大的方便了工程师们对多截面的查看及出图。
|
|
