【实例教程】中望3D在转向泵体设计中的应用

zw3dservice

       本次教程的任务是使用中望3D完成转向泵体的设计（如图１）。在泵体的设计过程中，我们将学习到如何应用中望3D进行拉伸、旋转、建立辅助基准面和螺纹等功能。

图1

       第一步　主体建模

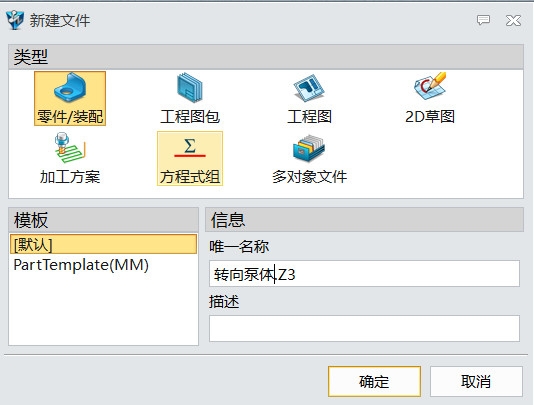

       1.使用中望3D新建转向泵体的零件，确定进入建模环境，如图2。

图2

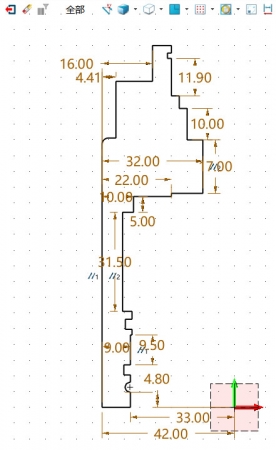

       2.选择ZY面为工作平面进入草图，使用草图线条完成截面绘制，如图3，完成后退出草图。

图3

       3.使用旋转命令，轮廓选择草图1，旋转轴选择Z轴，旋转类型为2边，角度从0度开始到360度结束，如图4。


图4

       第二步　凸台建模

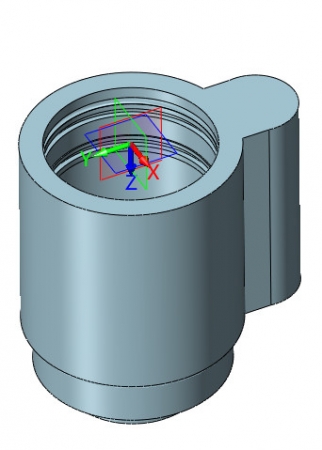

       1.选择XY面为工作平面进入草图，使用草图线条完成绘制，如图5，完成后退出草图。

图5

       2.使用拉伸命令，轮廓选择草图2，拉伸类型2边，从0度开始到-85.6度结束，布尔运算选择加运算，如图6。

图6

       第三步　侧孔设计

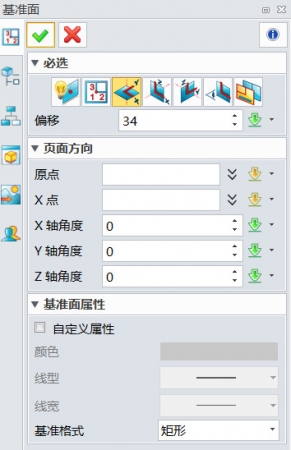

       1.先建立辅助基准面，使用基准面命令，选择XY面偏移34为辅助基准面1，如图7。

图7

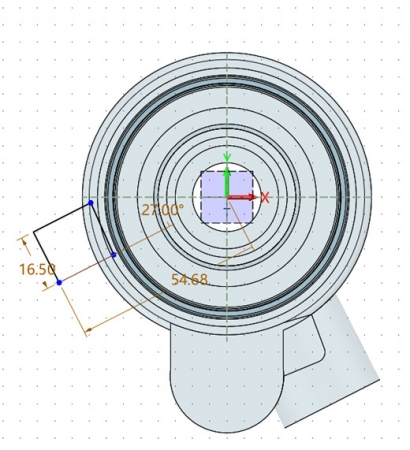

       2.以基准面1为平面绘制完成草图，如图8。

图8

       3.使用旋转命令，轮廓选择草图3，旋转轴选择草图27度轴线，旋转类型为2边，角度从0度开始到360度结束，布尔运算选择加运算，如图9。


图9

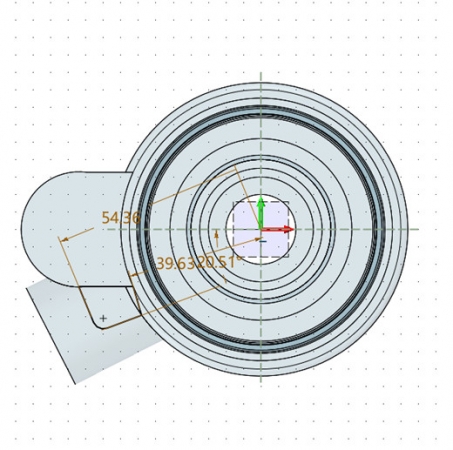

       4.以凸台为平面绘制草图，如图10。

图10

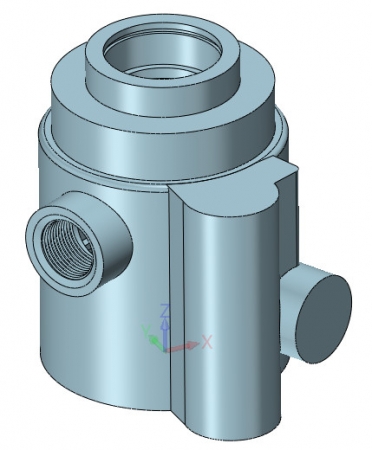

       5.使用拉伸命令，轮廓选择草图5，拉伸类型2边，从0度开始到-47.1度结束，布尔运算选择加运算，如图11。

图11

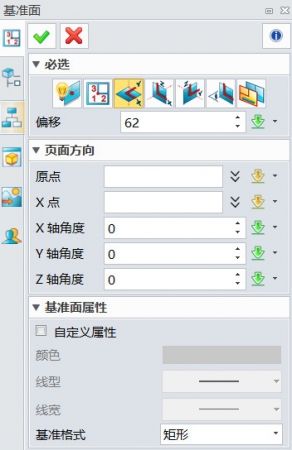

       6.再使用类似的方法完成侧孔2的设计，建立辅助基准面，使用基准面命令，选择XY面偏移62为辅助基准面2，如图12。

图12

       7.以基准面2为平面绘制完成草图，如图13。

图13

       8.使用旋转命令，轮廓选择草图6，旋转轴选择草图的27度轴线，旋转类型为2边，角度从0度开始到360度结束，布尔运算选择加运算，如图14。


图14

       9.使用圆柱体命令，新建以侧孔圆心为中心，半径为11的圆柱，直接切除，如图15。


图15

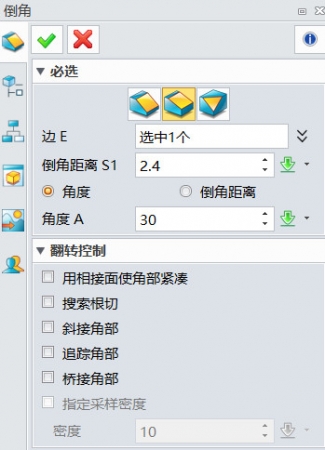

       10.侧孔内边倒30度，距离为2.4的角，如图16。


图16

       第四步　螺纹的设计

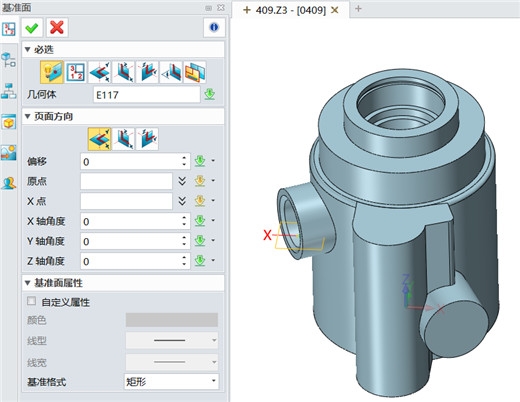

       1.先建立辅助基准面3，使用基准面命令，鼠标选择内孔边缘即可，如图17。

图17

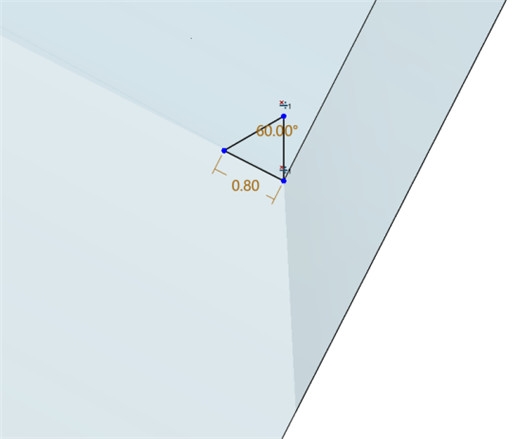

       2.以基准面3为平面，绘制孔螺纹的牙形草图，如图18。

图18

       3.使用螺纹命令，面选择内孔面，轮廓选择草图7，匝数11，螺距1.5，如图19。

图19

       4.再使用类似的方法完成其余孔的螺纹设计，如图20。

图20

       第五步　底座的设计

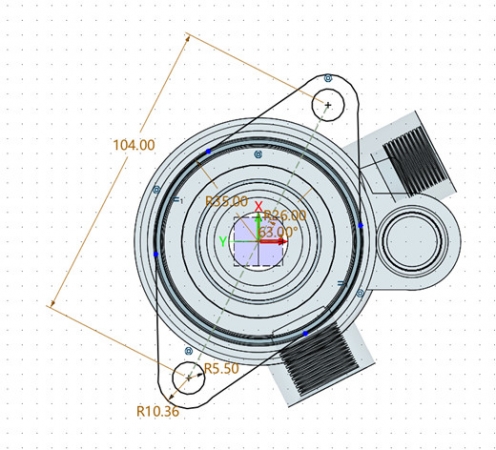

       1.进入草图完成底座截面设计，如图21。

图21

       2.使用拉伸命令，轮廓选择草图10，拉伸类型2边，从0度开始到-12度结束，布尔运算选择加运算，如图22。


图22

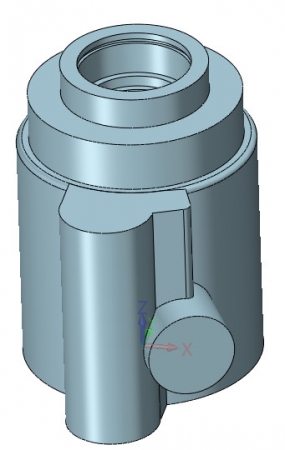

       3.最后设置转向泵体的材料属性，在视觉样式中选择铝，如图23，保存文件。本次教程学习完成。

图23
