垃圾钉结构形式及适应场合

优胜设计史勇老师

一、垃圾钉的作用：
1、减少接触面积：减少顶针托板与下码模板的接触面积，易于调整顶针板的水平度。
2、藏污垢：顶针托板与下码模板之间有污垢时不影响顶针组板的正常复位。
二、垃圾钉的结构形式：



三、垃圾钉的位置确定：
  1、每个回针(RP)下必须装一粒垃圾钉，因为顶针组板复位时回针有可能受力会很大。
  2、垃圾钉平均间距120mm-150mm之间灵活调配，但避免和其它零件干涉。
  3、大型模具须在顶针组板下中间位置加垃圾钉，以增加支点，防止变形。

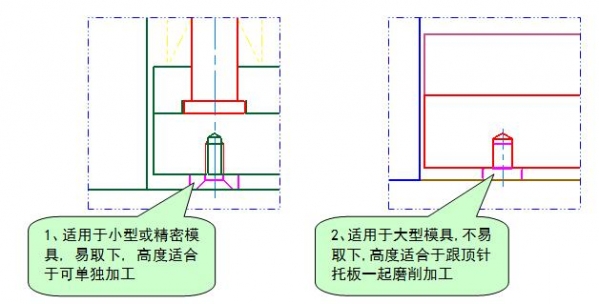

四、不同形式的垃圾钉的适用场合：
