[交流分享] CATIA爆炸图生成过程

[复制链接]
发表于 2018-3-9 09:06:23 | 显示全部楼层 |阅读模式









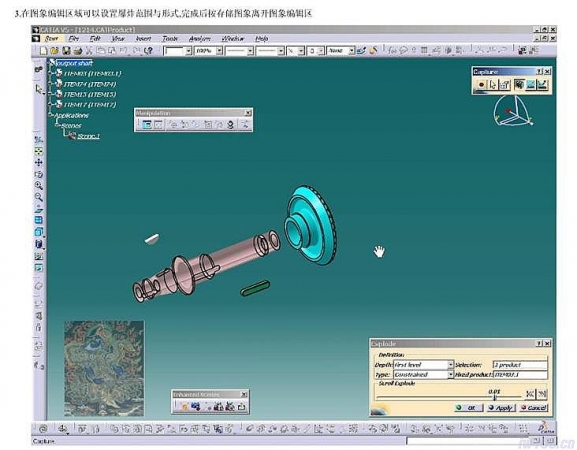

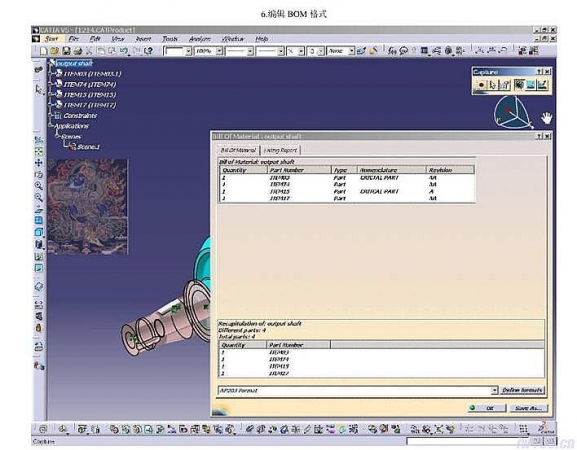

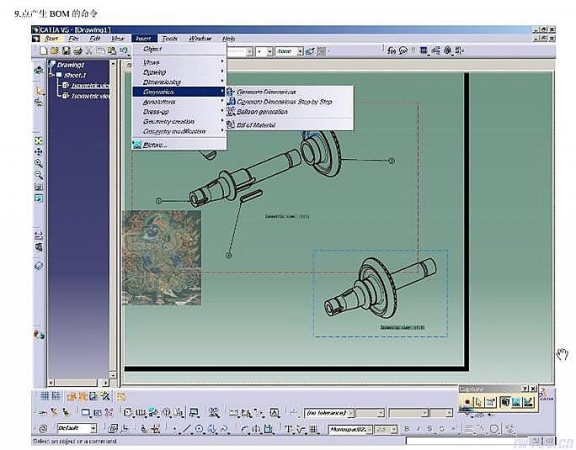

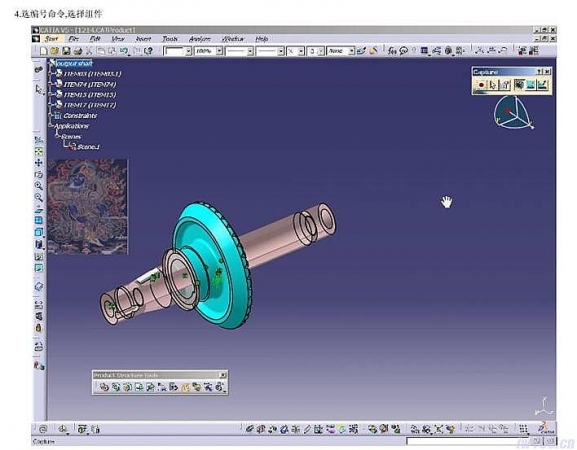

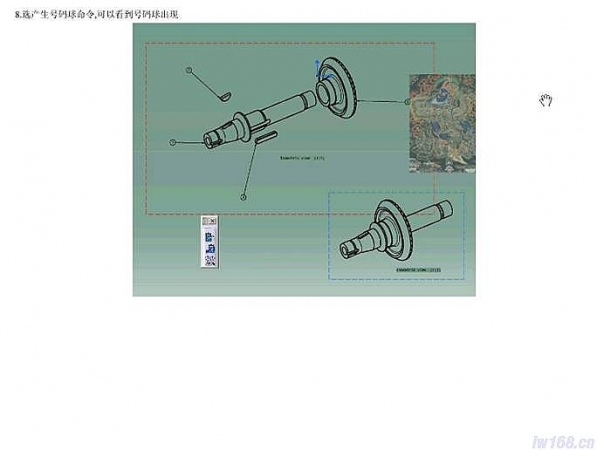

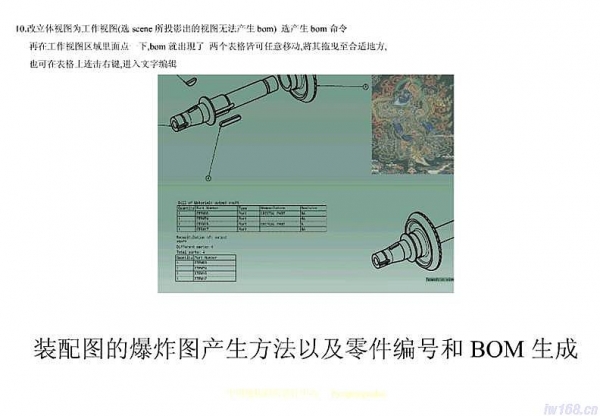

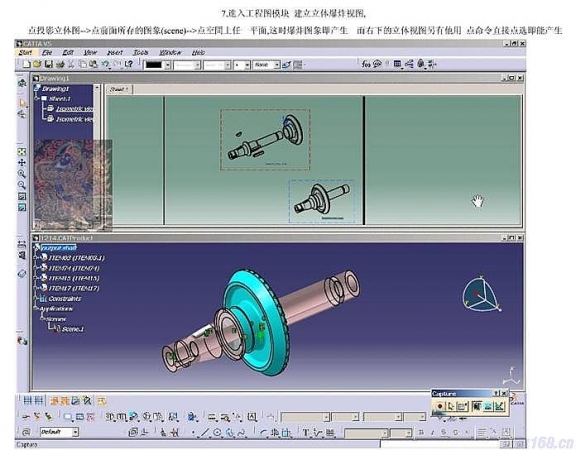

如何将爆炸图加入引线.意思为各个零件爆炸后拖曳的轨迹线(虚线)?
优胜专注教学 技术实力最强 www.ysug.com
