UG10--填充曲面

优胜UG周平老师

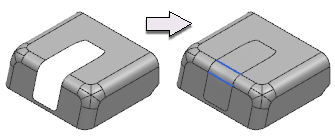

UG10如何使用“填充曲面”形状控制方法光顺地填充一组曲面中的曲面间隙。

选择插入→曲面→填充曲面 。在填充曲面对话框的形状控制组，将方法设置为无。在上边框条中，确保曲线规则列表设为相切曲线。

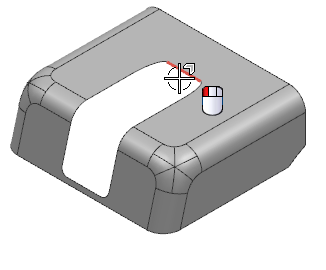

在相切链中选择第一条曲线边。

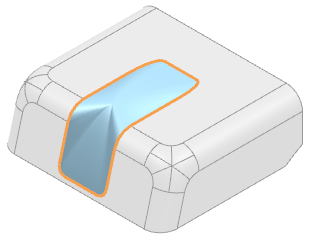

预览显示，要获得光顺的形状，需要选择形状控制方法。

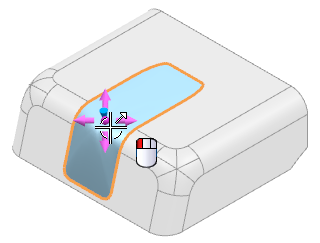

在形状控制组中，从方法列表中：选择充满。在图形窗口中，移动充满控制和控制点偏置手柄，调整预览，使“填充曲面”变得光顺。

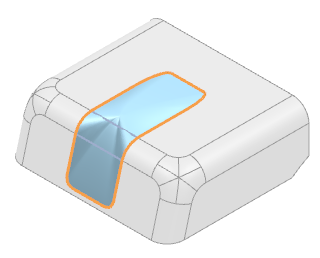

在预览组中，单击显示结果。        预览显示，在这种情况下，使用充满控制方法很难实现光顺的形状。

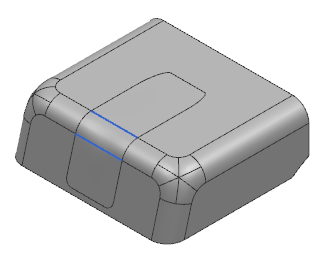

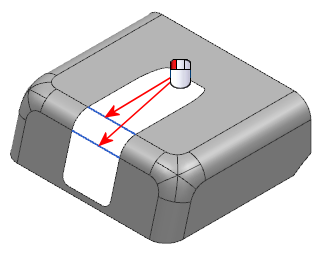

在填充曲面对话框中，单击取消。选择曲线选项卡→派生曲线组→桥接曲线 。创建两条桥接曲线，将两个毗邻边倒圆的直边相连。

选择插入→曲面→填充曲面 ，然后再次选择相切曲线。

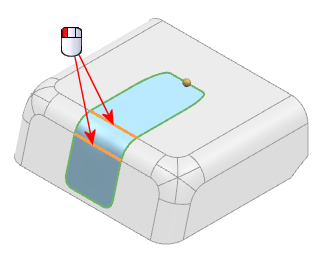

从方法列表中，选择拟合至曲线，然后选择两条桥接曲线。

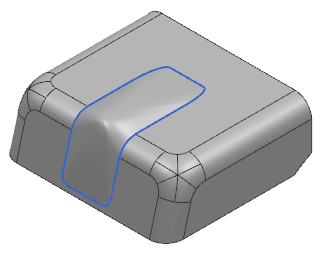

单击确定。
