[分享资料] PowerMILL配置仿真机床模型

  [复制链接]
发表于 2018-4-28 09:40:44 | 显示全部楼层 |阅读模式
Powermill 刀具路径仿真中可包含机床模型。
需产生机床中每个可动轴的部件模型(最好是使用PowerSHAPE ),必须将它们输出为独立的三角形模型,从而可兼容mtd 文件使用。下面范例已产生并提供了这些模型,可直接注册到新的mtd 文件。
mtd 文件包含有描述某个机床的动力学情况的信息。
mtd 文件必须和规划文件pmillmt.xsd 位于同一文件夹中。
同样,在这个位置必须有一子文件夹,子文件夹中需包含机床中全部固定和移动件的三角形模型dmt 。

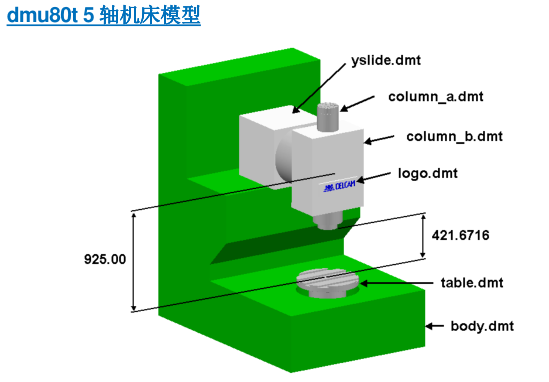

下图是一个典型DMU85t 5轴机床模型
上图给出了5轴加工机床dmu80t 中的6个独立的三角形模型,同时也给出了工作台顶部到主轴底部的垂直距离 (421.6716),以及工作台顶部和到旋转轴中心的垂直距离 (925.00)。
