UG12阵列特征详细讲解—圆球上的递减平面圆

优胜UG周平老师 · 发表于 2018-4-28 15:22:09

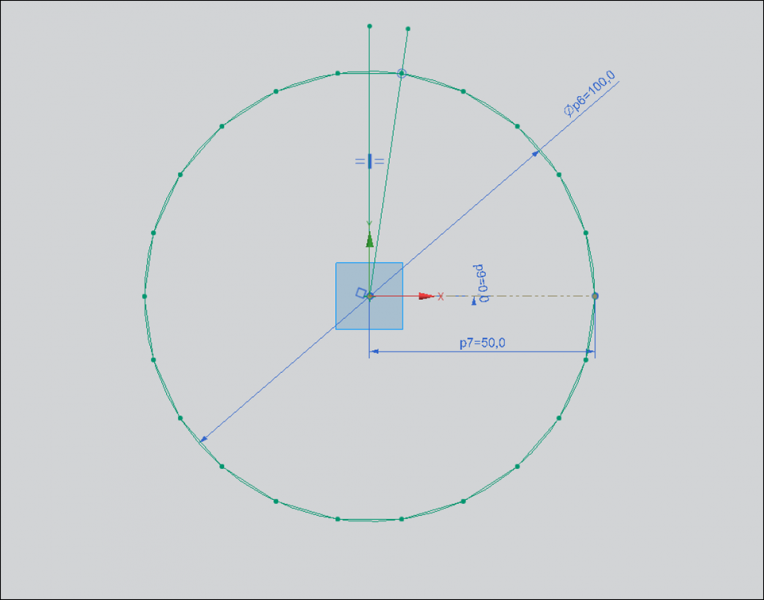

一任务环境中的草图，绘制直径100的圆，一个内接22边形，从圆心绘制如下两条线。

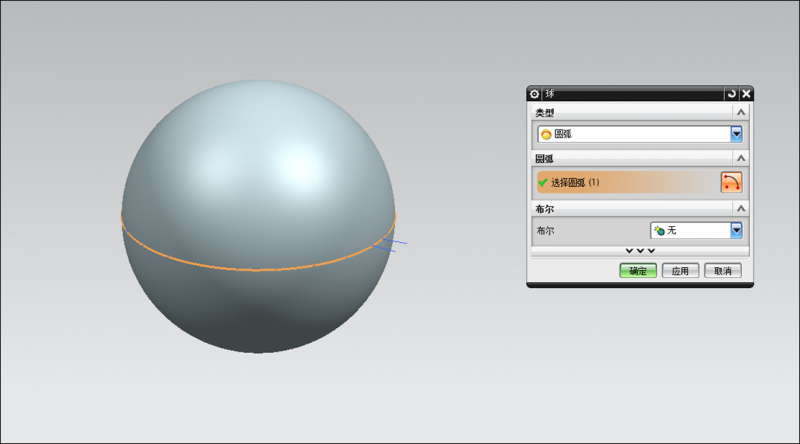

二插入—设计特征—球

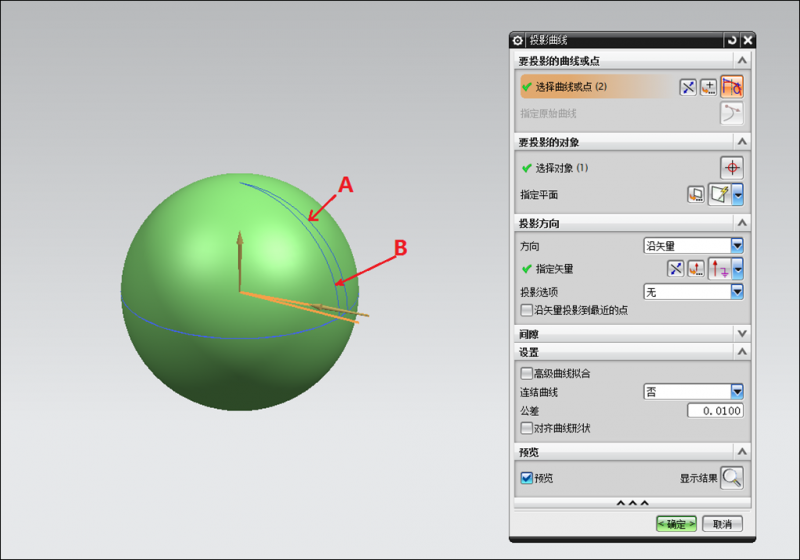

三插入--派生曲线--投影，生成 A、B两条线。

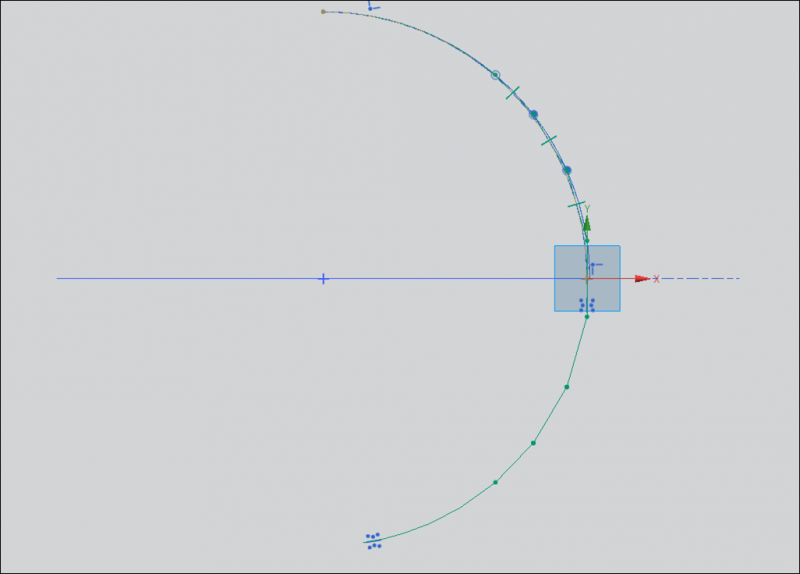

四插入—设计特征，绘制如下图截面，此特征关键是画好这个截面。

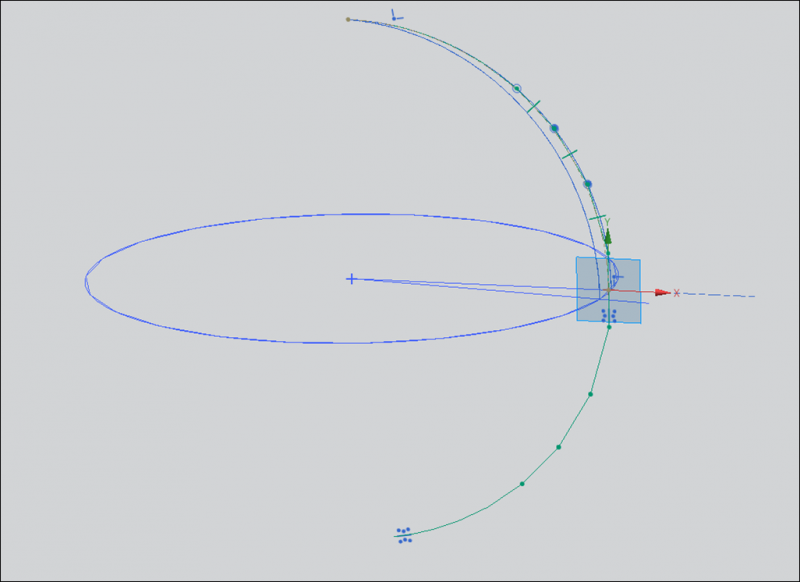

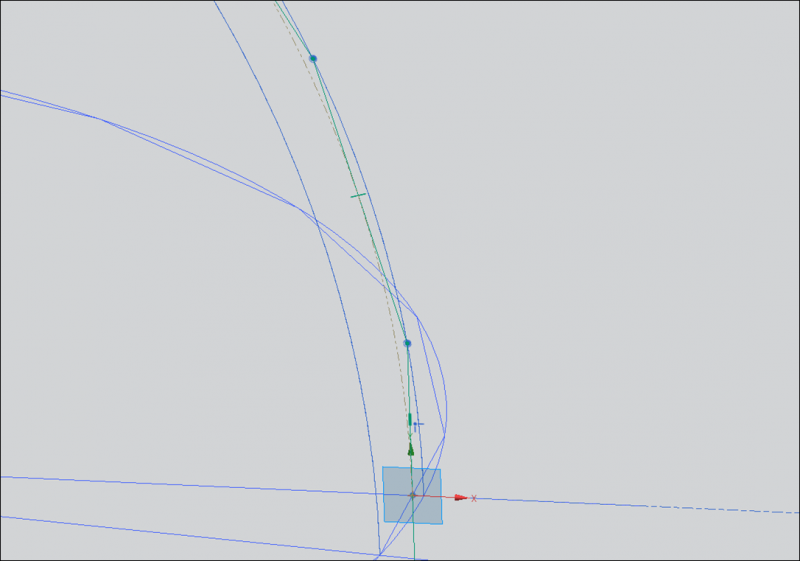

五从多边形中点画一竖直的线到A线，再依次画直线，端点都在A线上，并且与B曲线相切。

六依次画好一半的线，然后再镜像曲线。

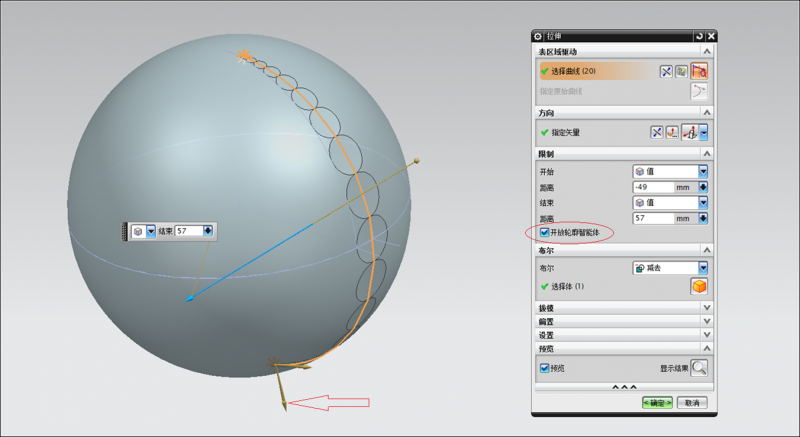

七拉伸截面，开放轮廓智能体打勾，选择曲线的方向要注意双击反向（不是拉伸的矢量方向），求差即可。

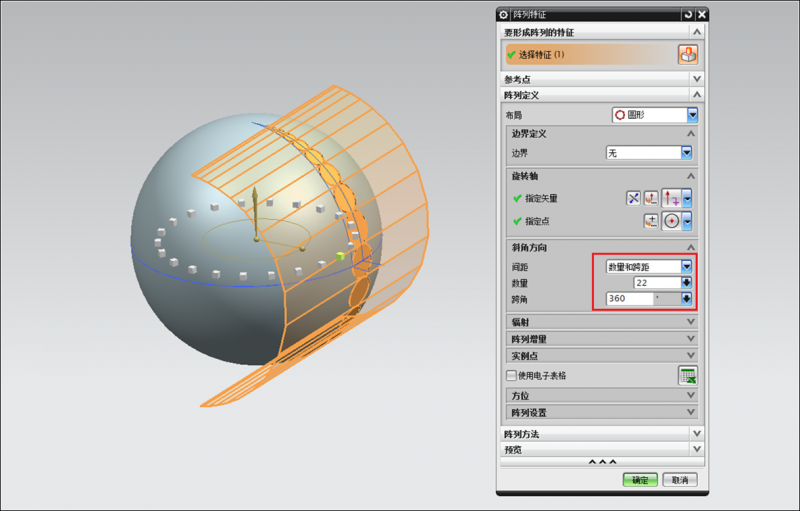

八插入—关联复制—阵列特征

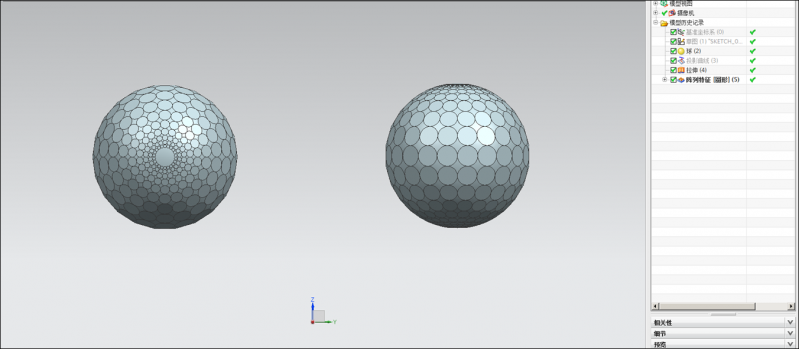

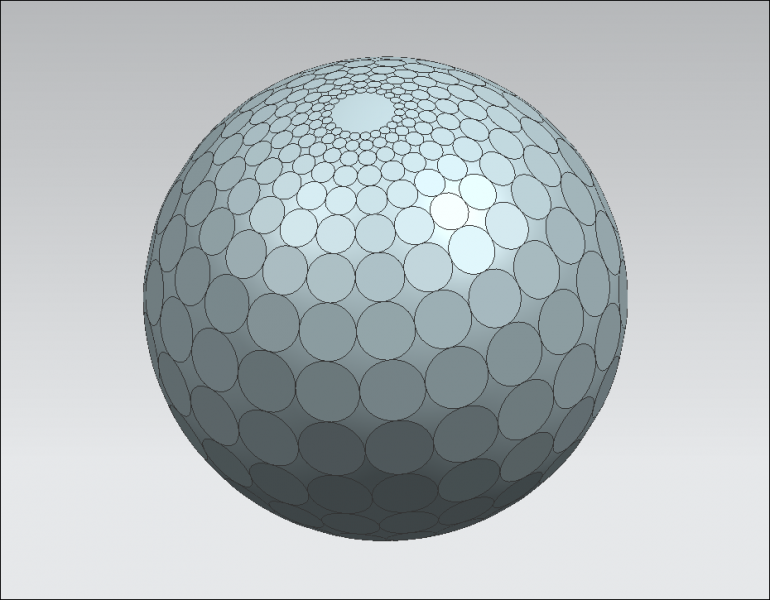

九做好的球体
