第2讲  NX10.0入门图文教程——NX中点、线、面特征解读

    本次课程主要让大家了解在NX建模时，一定要学会观察点、线、面，时刻知道自己要选择什么细节，选择不同的细节时，在绘图区域，光标显示的效果会有所不同，一定要自己观察光标效果，才能明确自己选择的是什么细节，才能相应完成正确的操作。大家只要记住，按照软件命令的要求去选择就可以完成相应的操作。
        1、点

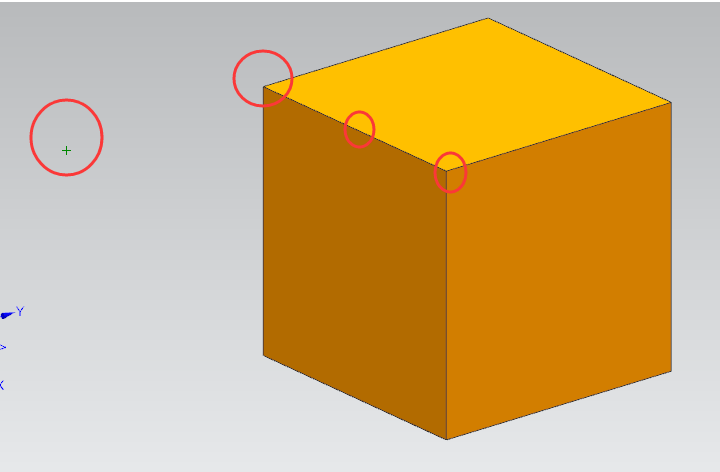

   在NX10里，点的类型有独立点和实体棱边上的点，这些都统一称为点。下图中，左侧为单独点，右侧为实体棱边上的特殊点位。

选择单独一个点事，光标的右下角的显示

单独选择中点是，光标右下角显示

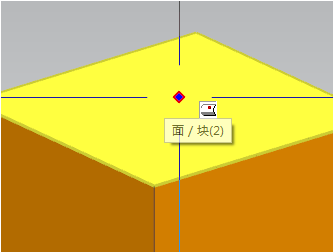

单独选择面上点时，光标右下角显示

    通过上面的展示，大家可以看出，进行选点操作时，一定看光标记号，默认情况下，NX会自动启用一些选点方法，有一些事关闭的，当需要某些点时，要自己学会去启用相应的特征点即可，见下图。

2、线

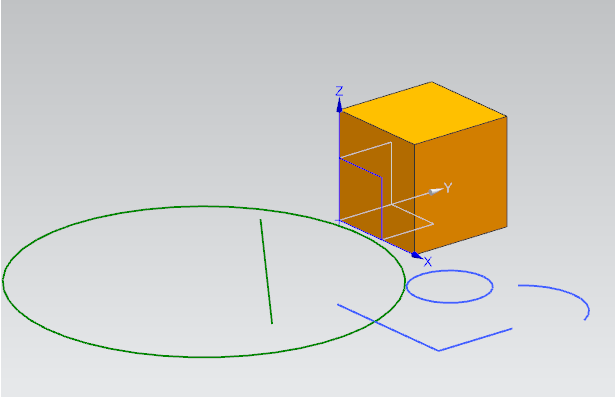

       NX中有3种线体，三维空间里绘制的线，下图中绿色；二维空间里绘制的草图线，蓝色线体；实体上的棱边。这三种线在操作中要注意区分，二维空间绘制的线只能在一个平面上绘制，而且带有参数，三维空间的线，可以绘制各个方面的线。

    还有一种也属于线范围，那就是基准轴，上图中的x、y、z三个方向带有箭头的蓝色线体，称为基准轴，属于线范围。

       3、面

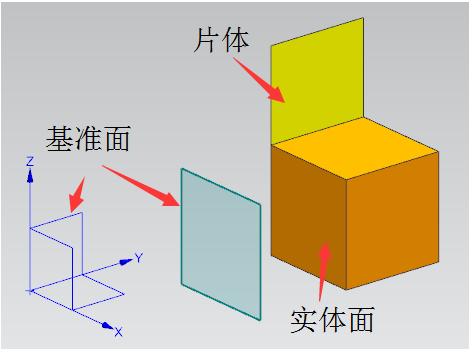

       NX中面有基准面、实体面和片体三种，基准面的用途比实体面和片体面要大一些，这个可以通过后续的例子来佐证。现在可以理解成，某些实体面或者片体面对下一步建模起不到作用时，一定要建立一个新面才能继续建模，那就必须要建立基准面。基准面里分为基准坐标系里的三个基准面和利用命令建立的基准面。



NX10 入门图文教程总帖链接，那里有更多的基础知识和实例的图文讲解哦！注重基础，渗透经验，全部为本人多年的建模经验总结，去粗存精，注重软件操作通用性，想学习NX的童鞋们，抓紧点击下面的链接，顺祝大家学习愉快！
http://www.mjzl.cn/thread-606152-1-1.html
