    键槽 形状在机械零件上经常见到，外形轮廓类似于跑道形状，截面形状有矩形、燕尾、T型等等，这个命令在常规建模是经常用到，所以大家要了解它的基本操作。

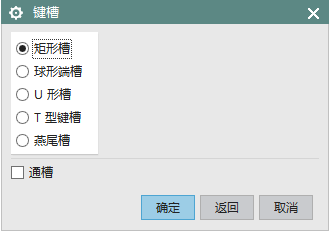

1、键槽截面形状选择
根据实际情况需要选择相应的键槽类型

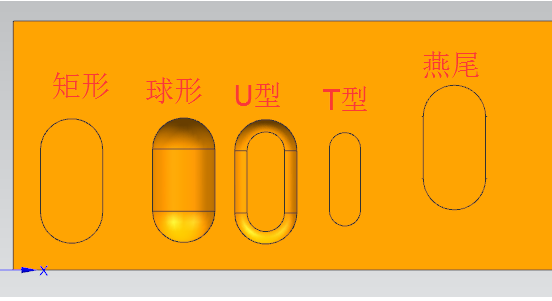

键槽俯视图形状

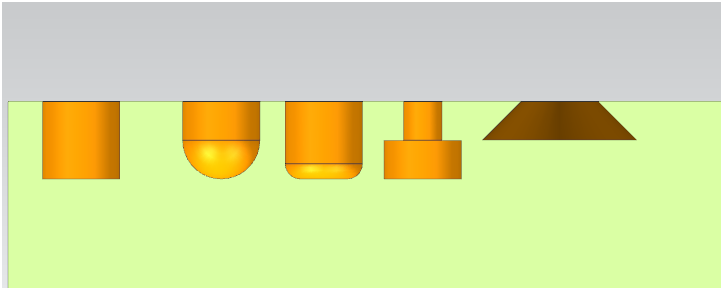

截面形状

键槽的类型主要指截面形状，俯视图形状都是跑道形状。

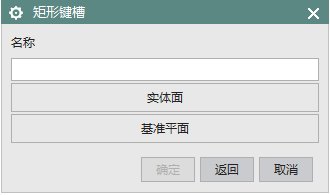

2、选择放置平面
选择要挖下键槽形状的平面，参照垫块、腔体等

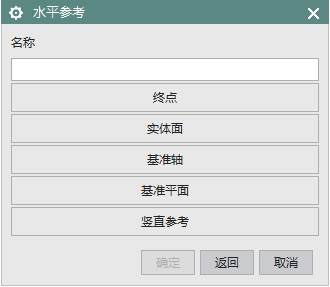

3、参考
此处的参考仍然为方向记号，在键槽这个命令中，参考代表了键槽的长度方向，也就是跑道的最大长度方向


4、不同型键槽尺寸

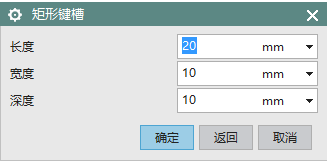

1）矩形
长度指跑道的最外侧轮廓距离，不是圆心距离，宽度指两头圆弧的直径，深度键槽挖下去多深

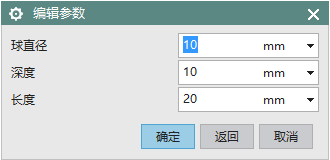

2）球形
球直径代表了键槽的宽度，深度指放置面到球底最大轮廓，长度同上

3）U型
宽度、深度和长度同上；拐角指底部棱边圆角；

4）T型
顶部和的底部指倒T型，顶部指细口，底部指宽口，宽度和深度同上

5）燕尾型
宽度、深度、长度同上，角度指与斜面与放置面之间的角度或者底面


5、定位操作
详见后续讲解
