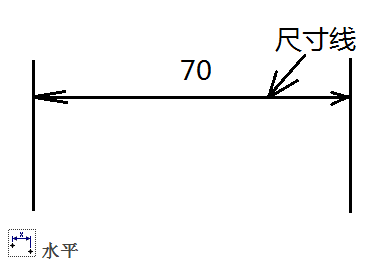

讲解定位操作时，我们先来熟悉一下尺寸标注的构成，尺寸线、尺寸界限、数值、箭头，这四部分是制图里规定标注的四要素，那么在NX的定位操作，我们只需要知道尺寸线即可，下图中箭头所示。下面的定位操作，都是最常用的，还有两个不常用且不实用的略去不讲，另外，定位操作大家只需看图标即可，不要去追究它的名称，这样会把自己搞乱套，尤其是水平、竖直、垂直等名字感觉都一样，因此，大家看符号，记住每个符号的使用方法和范围，这样学习起来难度就降低很多，这些图标制作的很形象，一看就能知道它的适用范围和方法。

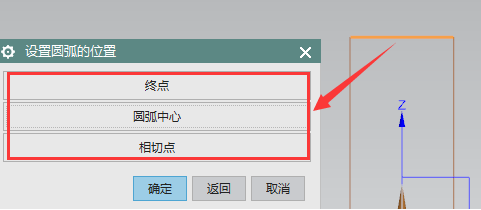

根据前面的讲述，这个符号的使用规则是，尺寸线和参考平行，尺寸界限可以是直线边也可以是圆弧边，圆弧边缘一般存在下图中3个位置，圆弧中心就是圆心，终点一般指圆弧和直线接续位置，相切点一般指象限点位置，有时终点和相切点为同一个位置，注意利用相切点的时候，选择的时候，要放到圆弧的大概位置去选择，这样才能顺利选择到需要的相切点位。

界限为直线边的时候，我们就要使用下面的垂直，那样更方便，不用去考虑尺寸线方向，水平这个定位，如果按照自己的要求顺利做出想要方向的标注，那就必须要看一下想要的那个标注尺寸线方向，然后，再看看这个尺寸线与前序操作中选择的参考方向的关系，如果是平行那就选择水平，如果是垂直关系，那就选下面的竖直定位操作
竖直
使用规则是，尺寸线与参考垂直，界限可以是圆弧也可以是直线边，通过水平的讲解，大家也都知道了，水平和竖直是一个相对的定位操作，他们的使用范围更广泛，因为可以选择圆弧作为界限。

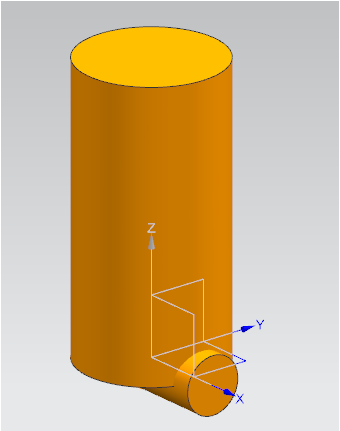

举例：小圆柱定位，与大圆柱中心对正，距离上圆弧边缘距离为30

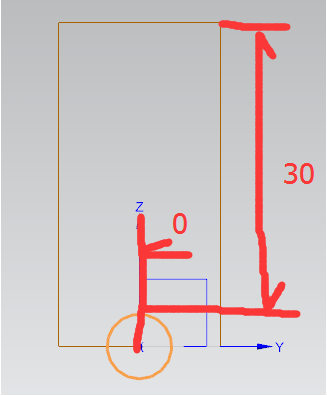

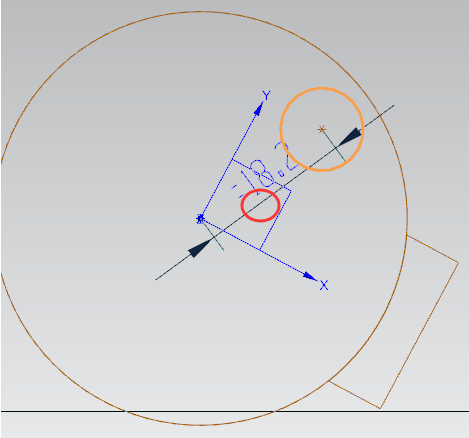

目标标注情况见下图，30和0的两个标注，30的尺寸线和圆柱轴线平行，0标注尺寸线与轴线垂直

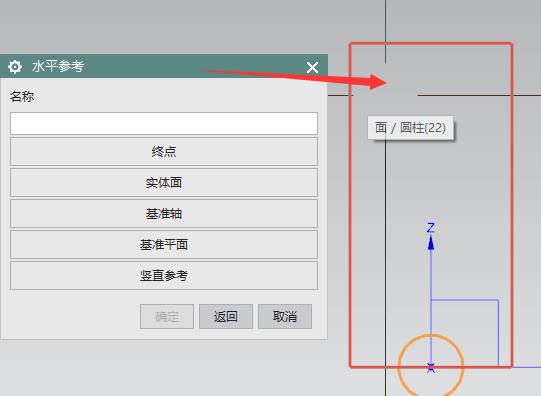

选择水平定位操作，选择水平参考，直接选择圆柱面，系统自动选择柱面轴心为参考方向

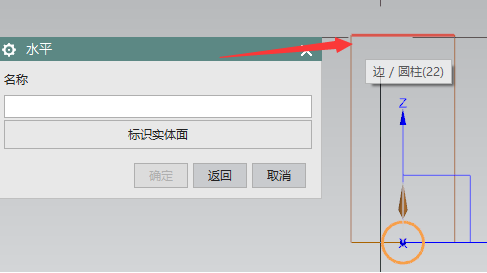

选择尺寸界限，先选择已有实体的圆弧边，切记不能选择虚拟的圆台，因为它还是一个不存在实体，绘图区显示的就是一个示意实体。

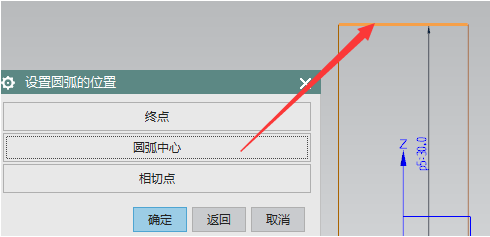

作为圆弧界限，系统会询问你，选择这个圆弧的哪个特征位置为尺寸界限，再这个情况下，哪个位置都代表同意处，所以默认就选择圆心即可。

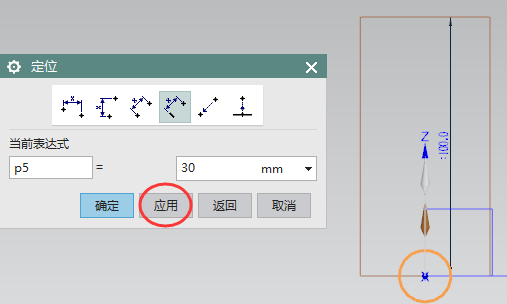

在表达式里输入30数值，点击应用，还有另外一个标注需要做，切记点应用，不是确定，确定表示不不需要添加标注了。

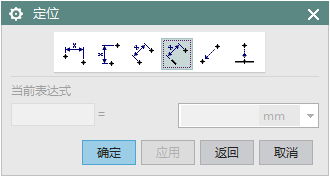

返回定位操作，选择垂直按钮

界限里还是选择圆弧

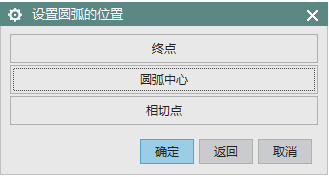

选择圆弧圆心为界限位置

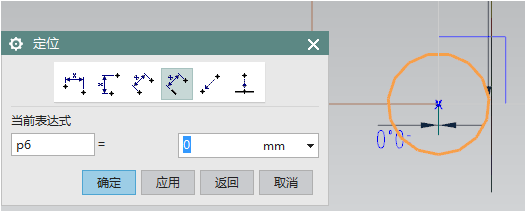

表达式里输入0即可完成整个定位操作

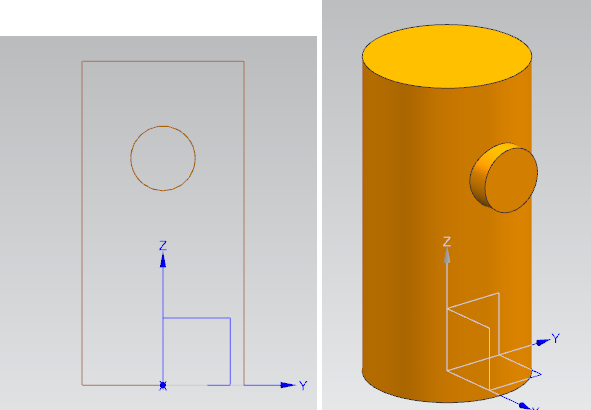

这是最后定位的圆台

平行
使用规则是，两个点之间距离，见下图

垂直
使用规则是，尺寸界限之一必须是直线边缘，另一个界限可以是圆弧
点到点
使用规则是，两个点的重合，多数用于两个圆弧棱边的圆心重合
点到线
使用规则是，尺寸界限之一必须是直线边缘，另一个界限是一个点，一般是圆弧的圆心
共线
使用规则是，两条直线边重合到一起
以上定位操作，只有水平和竖直比较难理解，但是经过上面的详细讲解，相信大家能找到他们的定位本质，顺利进行定位操作。
注意事项：
1）所有的定位操作，都是要先选择已有实体的棱边，才能选择后添加实体上的棱边。
2）垫块、腔体-矩形、键槽等三个命令，都是先选择参考方向，整个后续操作都将记忆这个参考方向，在利用水平和竖直定位时，都是记忆这个参考方向的，不需要再选择，自然进入水平或者竖直定位操作时，不会有选择参考的操作步骤。而凸台命令则不同，它前序操作不需要选择参考，因此在定位操作时，才会要求用户来指定参考方向。
3）定位操作时，尽量选择直线边为尺寸界限，这样就不用去考虑水平和竖直的参考，但是也要熟练理解水平和竖直，这样才能顺利完成多种建模情况。

NX10 入门图文教程总帖链接，那里有更多的基础知识和实例的图文讲解哦！注重基础，渗透经验，全部为本人多年的建模经验总结，去粗存精，注重软件操作通用性，想学习NX的童鞋们，抓紧点击下面的链接，顺祝大家学习愉快！
