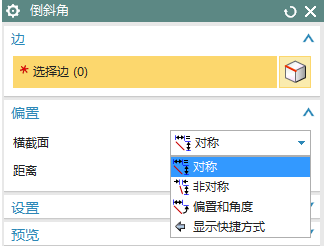

斜角 ，与圆角相似，直接选择相应棱边即可，分为对称、非对称、偏置和角度三种。

1、对称

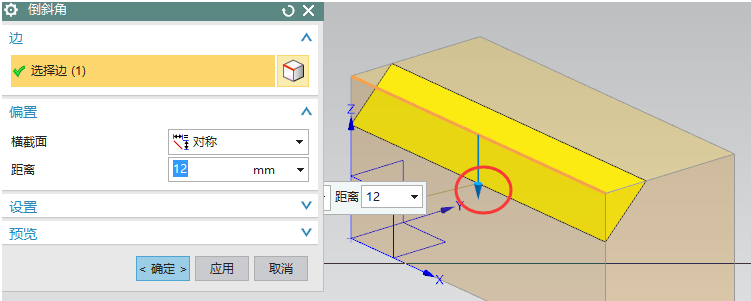

以相交面交线棱边处为0点为分解，向相交的两个平面去除相等距离，在绘图区可以直接在控件里输入数据即可。

2、非对称

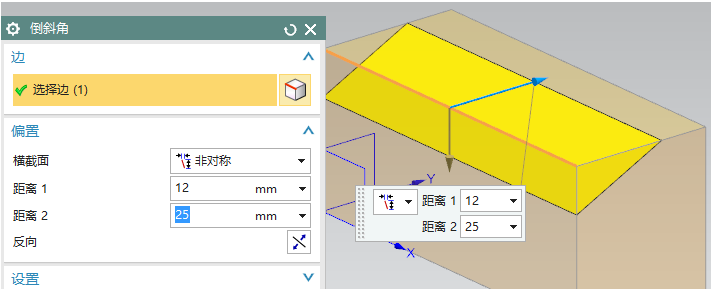

与对称相同，只是能设置两个不同的距离。

经验：对称斜角添加
在实战中经常会遇到两侧斜角对称的情况，在NX中，像下图中这种明显对称的情况，可以放到一个命令里来完成

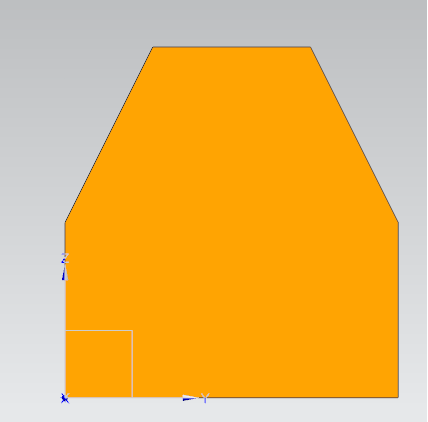

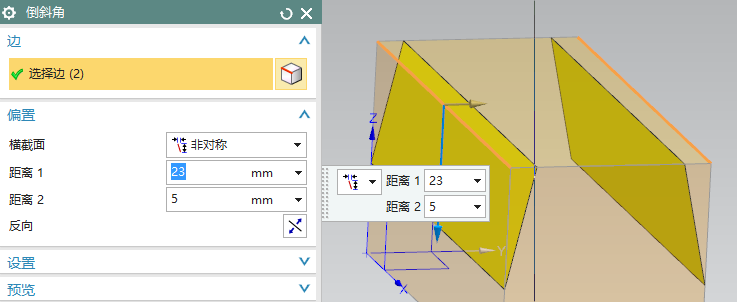

同时添加2个对称的棱边即可，这是比较明显的对称

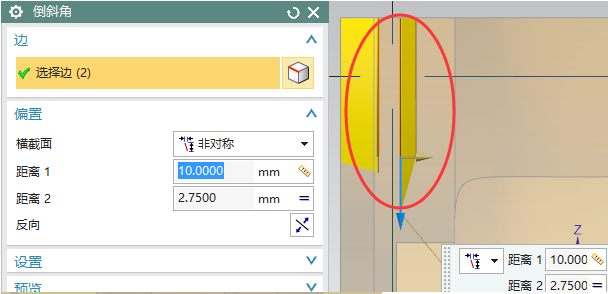

对称斜角放到一起的原因是，可以同时修改，一起完成对称的修改，如果单独斜角的话，会有下图中的问题，倒单侧

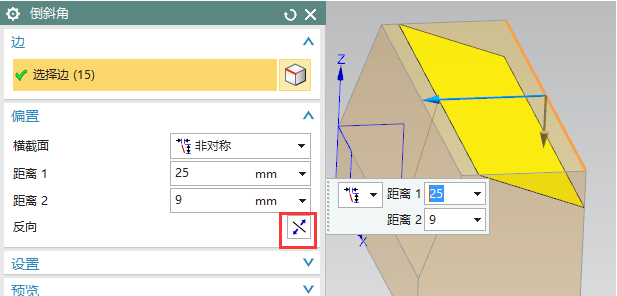

倒另一侧棱边，在NX10之前的版本中，不会自动判断对称，还是按照原方向进行修剪，需要利用反向按钮去修改距离1和2的方向

反向后，即可实现对称斜角

但是这个方法有一个重要问题，那就是如果我发现我第一个斜角倒错了或者想修改第一个斜角，第二个斜角是不会发生对称修改，因为，两次斜角是两个操作，距离1和2是可以修改的数值，两次操作之间没有任何联系，第二次斜角数值只是记忆了上次数值，颠倒了一下位置而已，因此二者之间没有关联性，当第一个更改，第二个还是维持原来数值，这样就会对正确建模产生一定的误差，这个是非常容易忘记的地方。

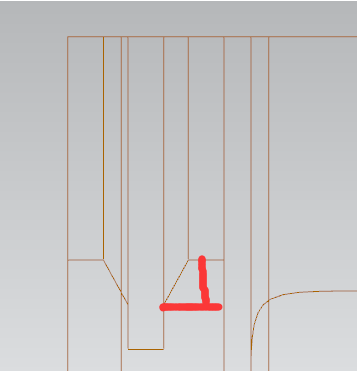

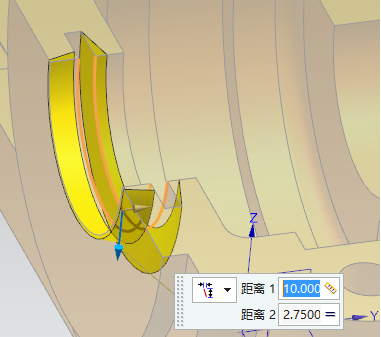

有些情况是有明显的对称可以放到一个命令里，修改一次，两侧同时对称修改，但是还有另一种情况是无法自动判断对称的，见下图，一侧圆弧槽两侧棱边想添加对称斜角，就发生不能对称的情况，出现这个情况我们要想做出对称的话，就需要想另一个办法。


办法是：利用表达式，实现两次斜角的关联

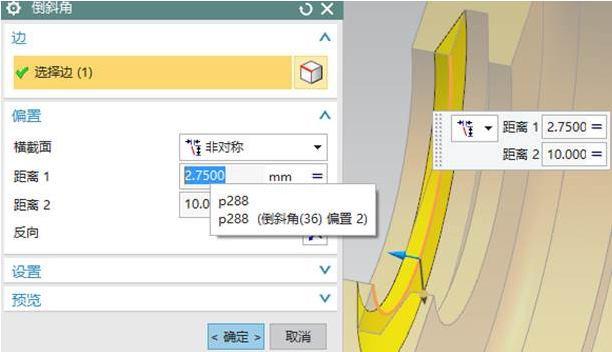

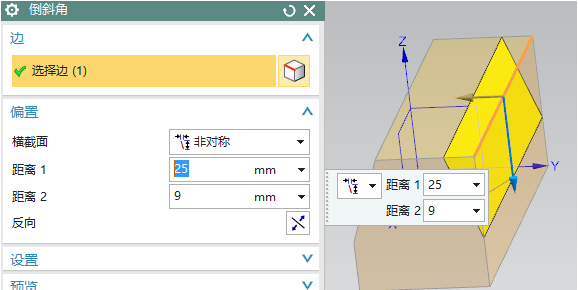

分开2次斜角，下图为第一次倒斜角，按照尺寸正常添加数据

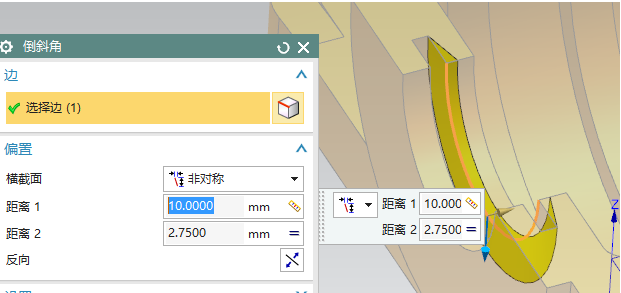

第二次斜角的时候，距离里不是手动填写，而是通过表达式去引用上一次斜角距离，

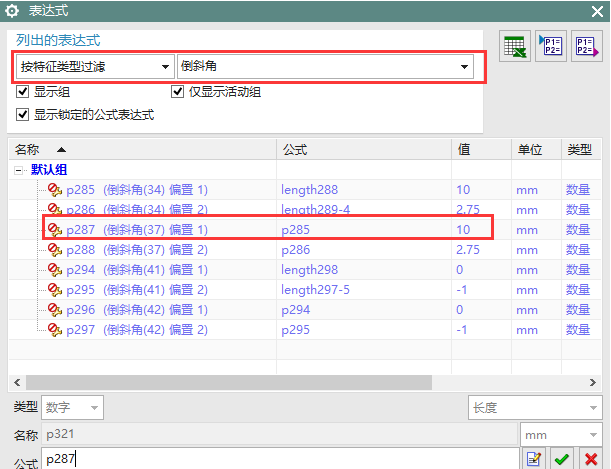

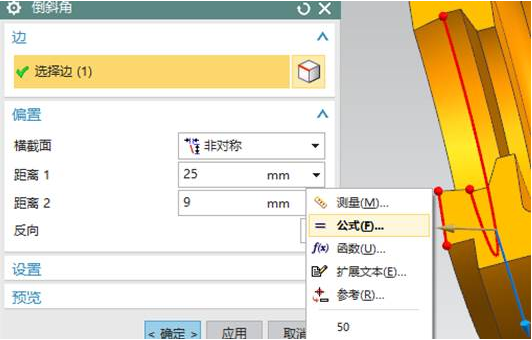

表达式中，为了快速找到倒斜角，设置一下过滤器，即可在下方快速显示出相应的特征参数，双击相应的表达式，公式一栏就完成引用，确定返回斜角对话框

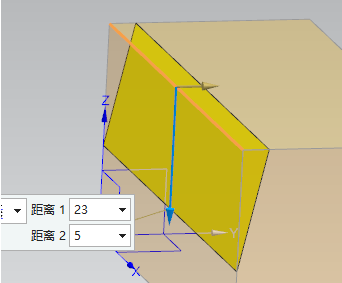

两个距离数值完成引用后，见下图，就实现了两个命令之间的关联

修改第一次的斜角，第二次的斜角也跟着相应对齐变化，这样就以另一种形式完成了对称细节的创建。

3、偏置和角度

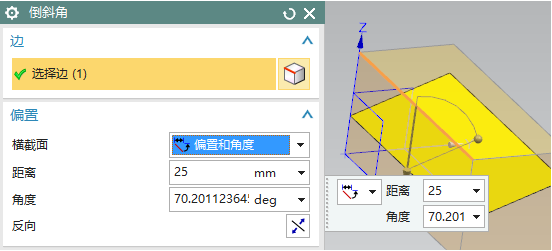

设置一个距离数值和角度来完成斜角，角度指与缺失距离的面之间的角度，也可以根据绘图区角度球点来观察角度，从而设置正确的角度，可以利用反向符号来修改缺少距离的面。
