第21讲 UG10.0 入门图文教程——拐角卡座

星幻时空

第21讲 UG10.0 入门图文教程——拐角卡座
拐角卡座

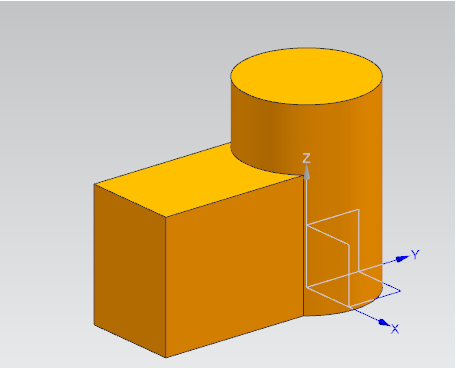

模型分析：圆柱、垫块、边倒圆、孔、斜角
建模步骤：
1、基准设置

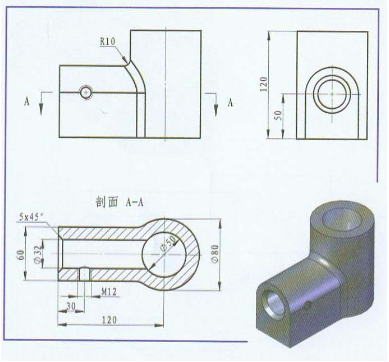

观察平面图标注，圆柱轴心为整个图的基准，因此建模的时候，要先建立圆柱体，在在此基础之上完成其他操作。
2、建模规则
先做整体包括外形大轮廓不考虑里面细节，再做局部细节包括边倒圆、孔之类。
3、圆柱体

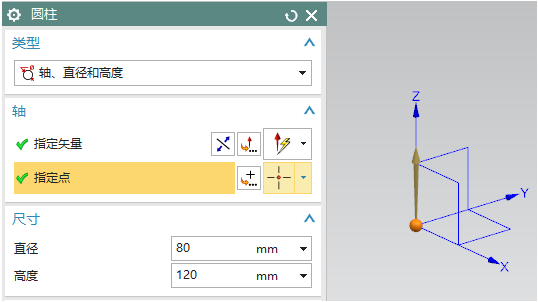

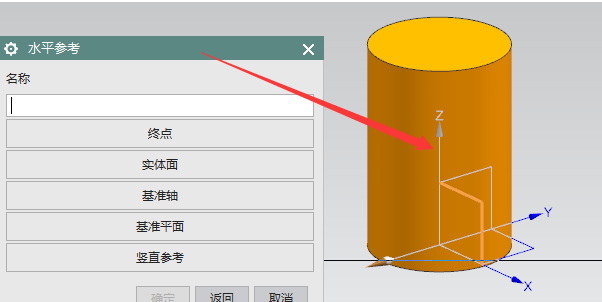

根据实体摆放选择相应矢量，根据1的分析，点设置为绝对0点为底面圆心，尺寸里根据图形进行80和120设置。

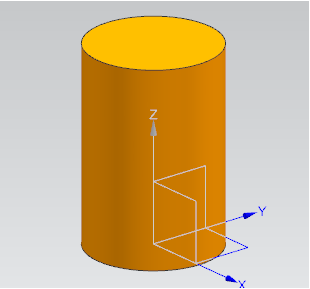

确定之后，完成圆柱体创建。

4、垫块

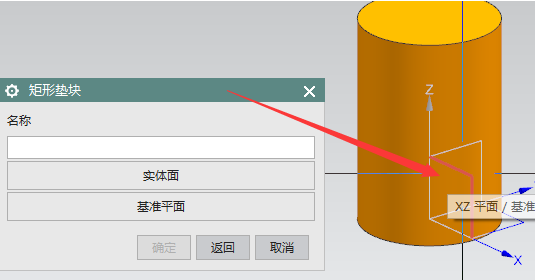

左侧圆弧的长方体还原成一个完整的长方体，不考虑圆角特征，选择xz基准面做为放置平面。

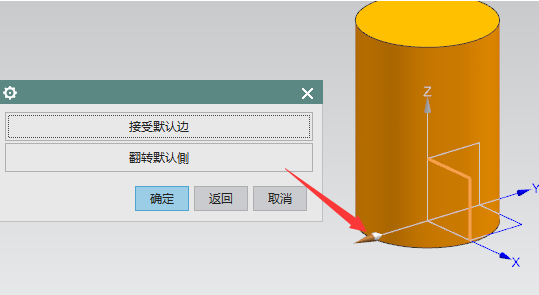

自动设置了一个垫块的高度方向，如果符合摆放要求则点击接受，不符合则点击翻转即可。

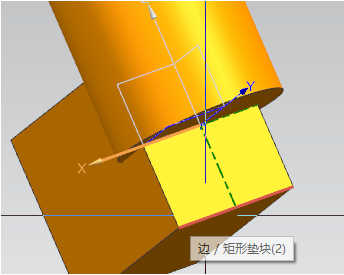

在xz平面内选择一个棱边为参考方向

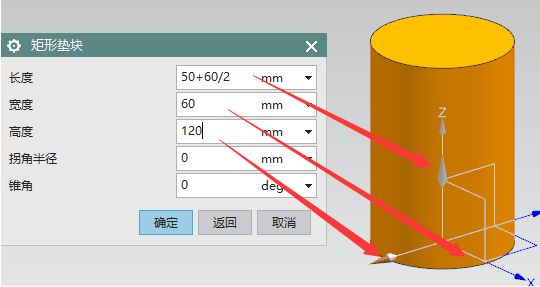

根据参考方向设置相应参数

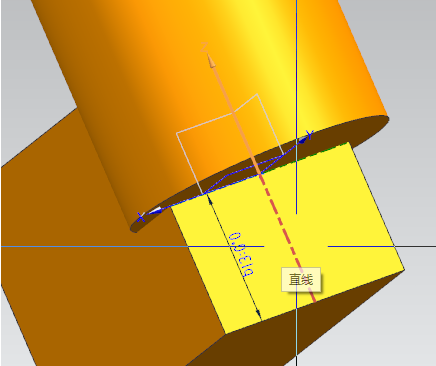

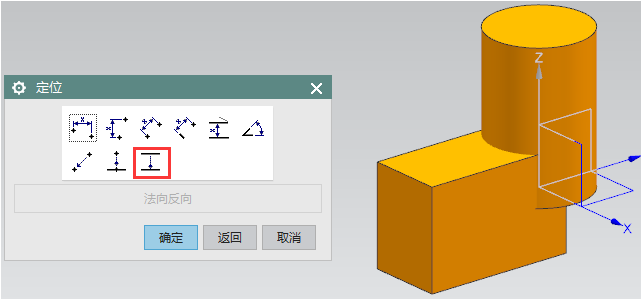

定位时，根据垫块实际位置，选择线到线

先选择x轴，再选垫块棱边；

先选z轴，再选择垫块中心线

两次线到线定位操作后，见下图，外形轮廓就做好了，下面就是细节操作了。

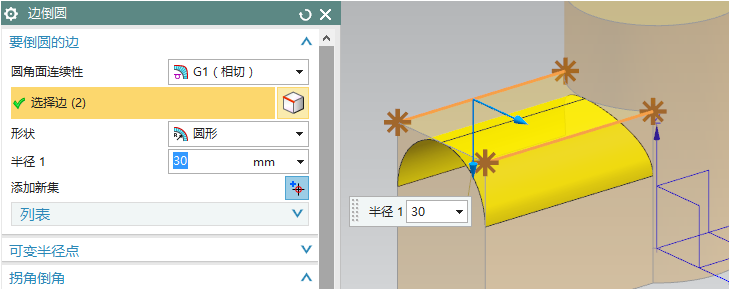

5、圆角，全圆角总宽度的一半，确定，完成拐角圆角，形成一道相切线

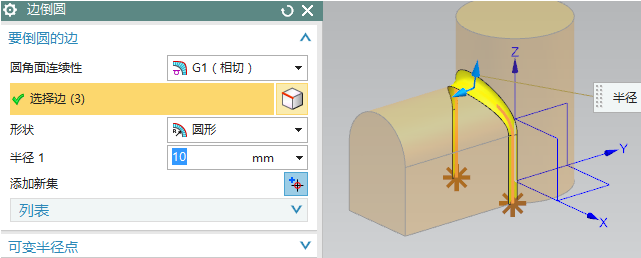

再启用边倒圆，选择其中一条棱边即可完成相切曲线棱边圆角。

6、孔
捕捉圆心，设置如下

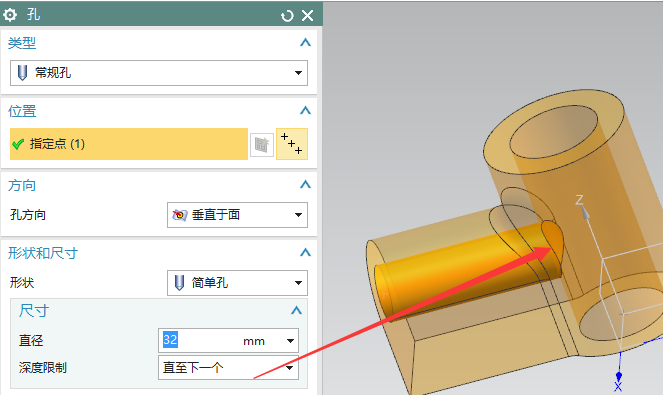

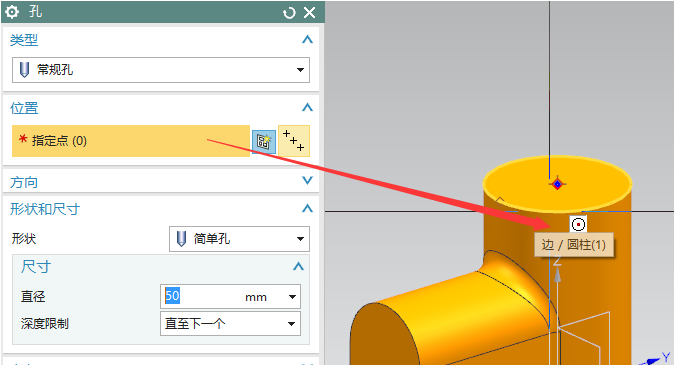

再启用孔，设置参数32，直至下一个，下图中可以看出直至下一个效果，自动检测到圆柱面

大家观察这两个孔的顺序，如果先进行左侧的孔，那还需要设置长度等，如果太长了容易把右侧的壁打透，因此，先做了右侧的，它比较直接不用考虑距离，直至下一个即可，同时也为右侧的孔提供了一个终止位置，因此可知，顺序的一个调整就为建模提供了很大方便。

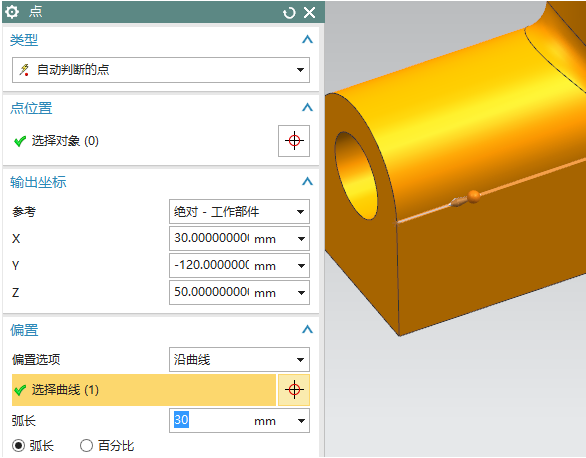

螺纹孔，点构造器设置孔心点位

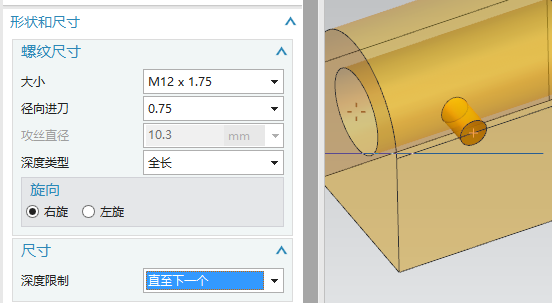

尺寸中设置参数

螺纹孔造型

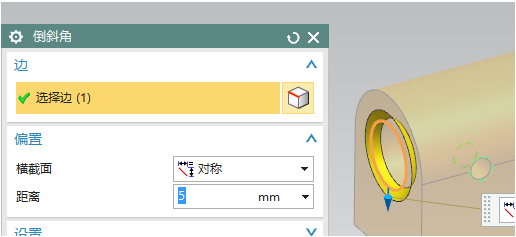

7、斜角

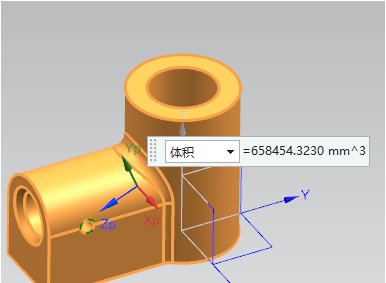

8、答案模型体积
