轴承座

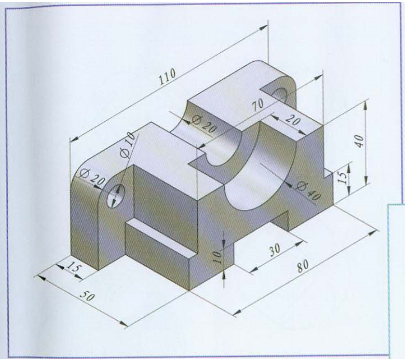

图形分析：创建方块、垫块、腔体、孔、边倒圆
建模思路：先整体后局部，左右对正

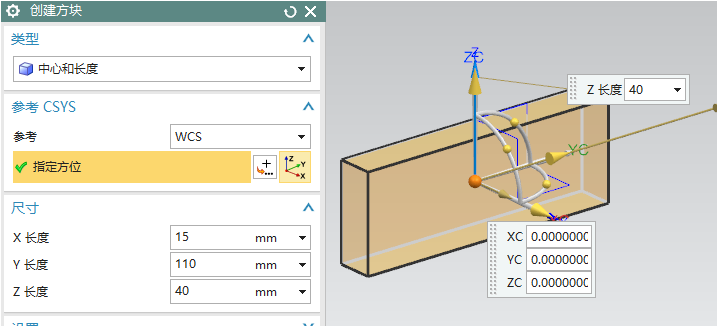

1、创建方块，根据图中实体摆放方向，设置后面长方体尺寸

2、垫块

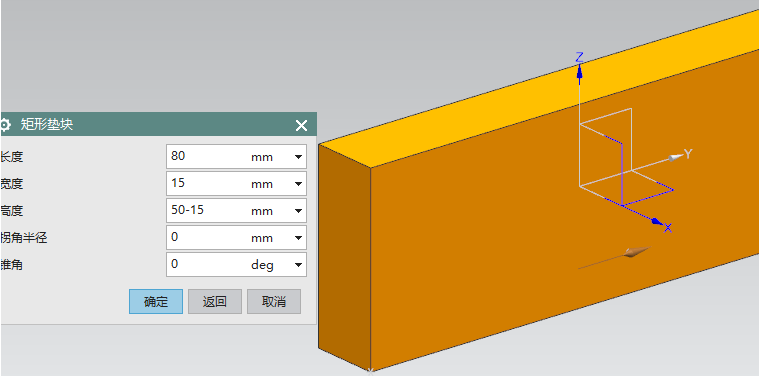

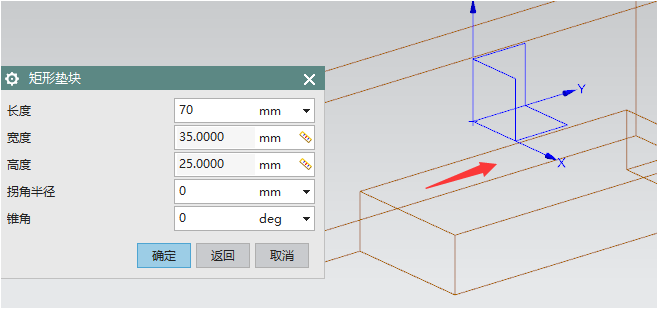

选择前表面，长边为参考方向，根据此设置外型参数

共线操作两次，注意选择顺序

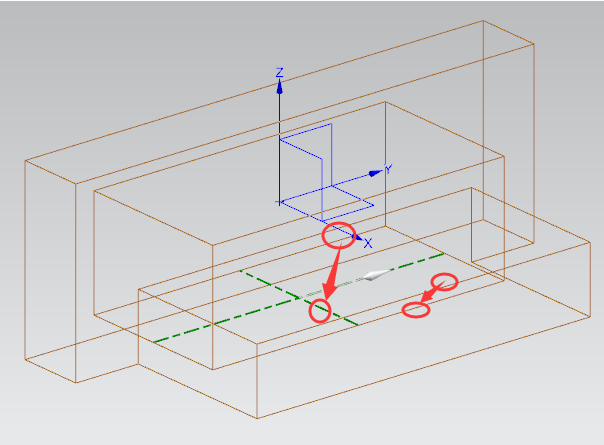

重复垫块，选择上一垫块的上表面，选择长边为参考，依据此设置上部垫块外型参数，注意参数中，有两个参数是已知，需要利用测量方式就可以得到，展开数值右侧的下拉菜单，切换到测量方式。

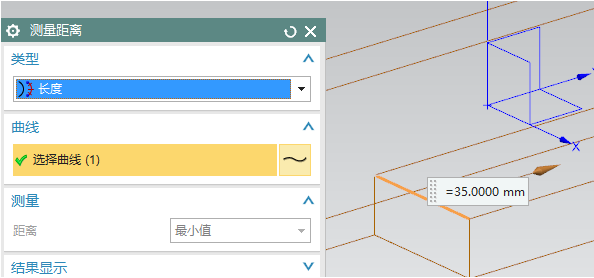

这个参数是现成的棱边长度，切换到长度，直接选择棱边即可

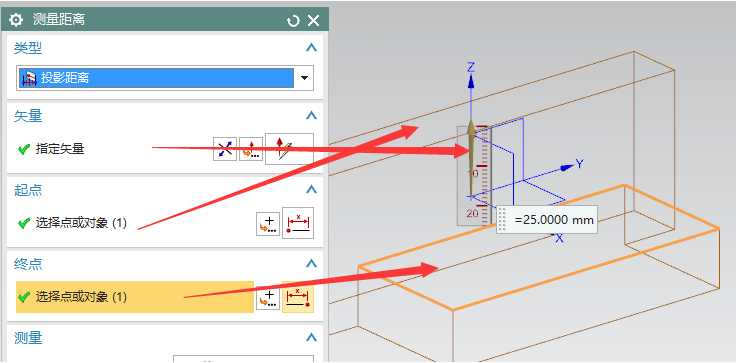

这个参数没有可以直接测量的对象，通过选择间接对象才可以，由于二者不是正对齐，所以利用投影方式来完成测量，矢量指的投影方向，也就是尺寸线方向，起点和重点，只要选择相应位置上的对象即可，软件自动将选择的两个对象之间的距离向投影方向进行投影测量。

共线操作2次，注意选择棱边的先后顺序。

3、腔体（矩形）

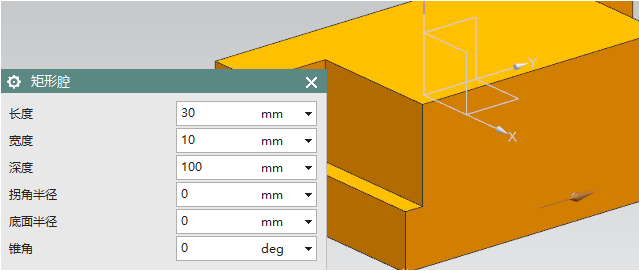

此腔体没有斜角，因此选择哪个放置平面都可以，为了操作方便，就直接选择前表面即可，依据下图参考设置相应的尺寸参数

共线操作2次，注意选择棱边的先后顺序

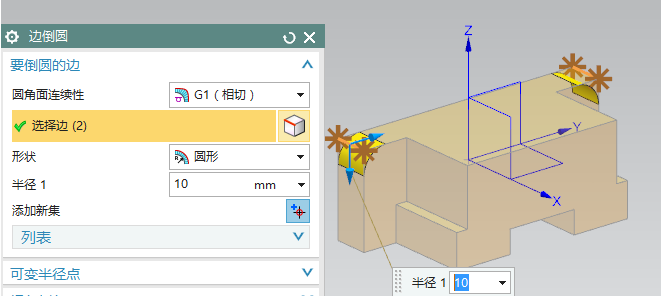

4、边倒圆

5、孔

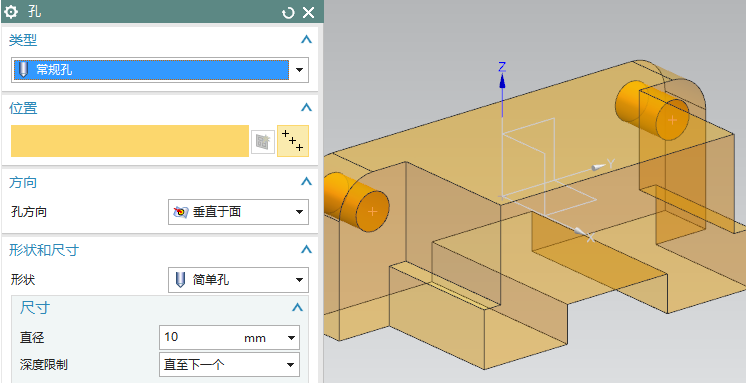

简单的孔，边倒圆必须先做，这样才能直接捕捉到圆弧的圆心，直接添加两个孔，深度就直至下一个，系统自动判断深度即可。

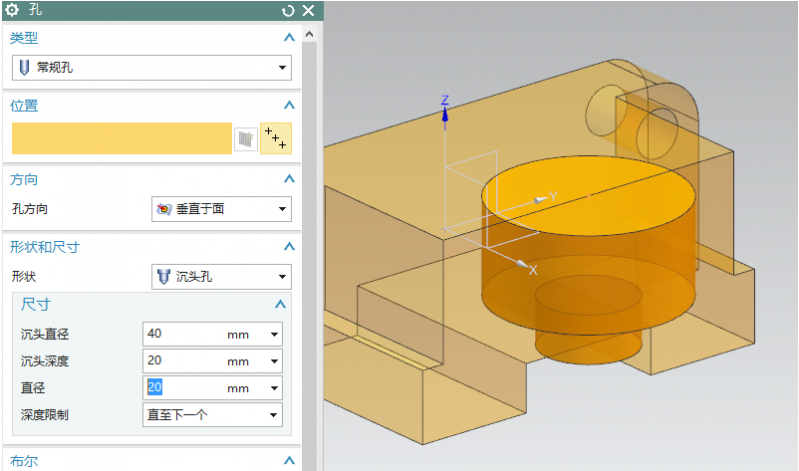

沉头孔，实体上是一大一小两个孔，用沉头能一次完成，按照下图进行设置，默认的孔方向检测出错

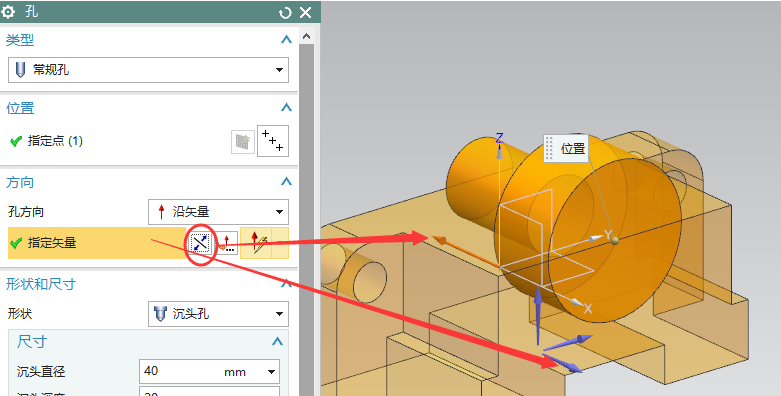

切换到矢量，在蓝色箭头矢量选择一个，利用反向按钮切换到相应的深度方向即可

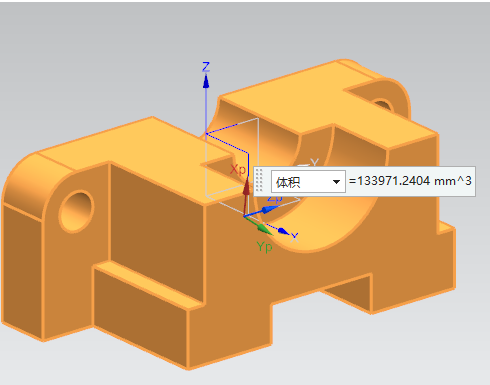

6、效果图及体积
