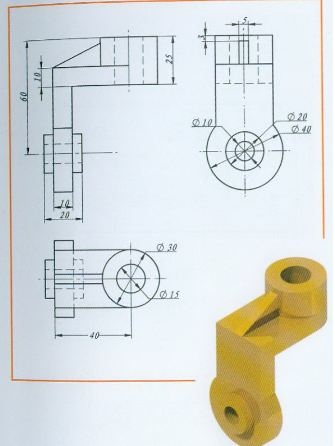

垂直轴孔座

图形分析：圆柱、垫块即可完成主体轮廓，移动面和孔可以完成细节，本图的基准为顶部圆柱或者底部圆柱中心即可，为了作图方便，我们选择顶部圆柱底部为中心创建圆柱体。
1、圆柱
顶部圆柱体，绝对0点为底面的圆心，依据方向选择矢量设置参数

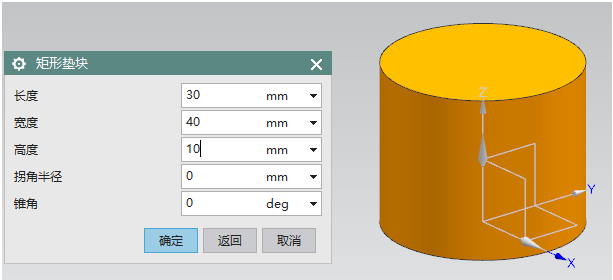

2、垫块
选择xy基准面作为放置平面，翻转高度方向，自动设置了参考方向，依据此进行垫块参数填写，根据图示标注为基准基准位置

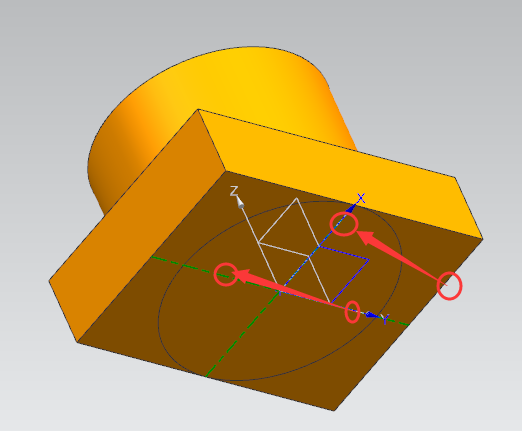

2个共线操作，由于选择的都是基准标注数据，因此根据位置选择相应的棱边进行共线操作

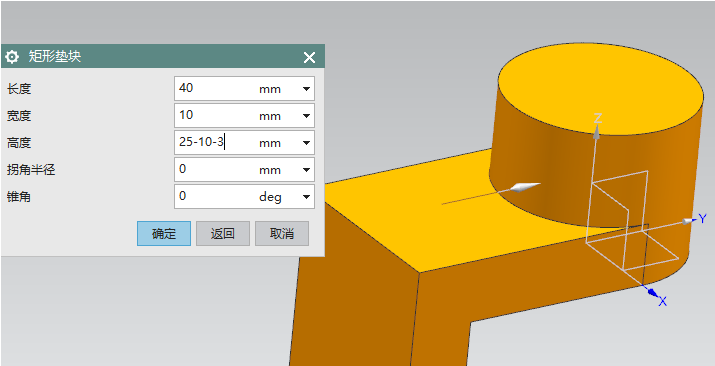

重复垫块，不用退出当前操作，采用测量方式量取棱边长度，保持关联性，其他的数据也可以做关联，根据实际情况来，高度要进行加减运算，无法添加关联

根据特征位置，进行2个共线操作，进行棱边对齐

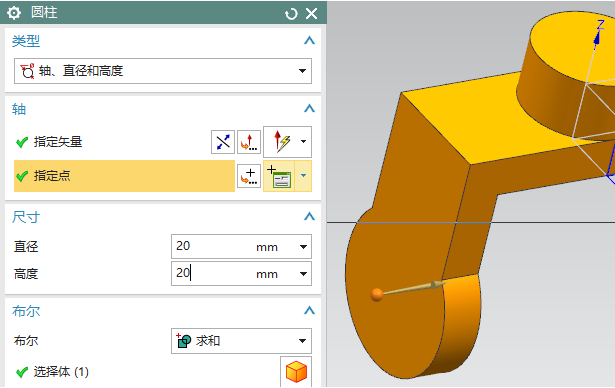

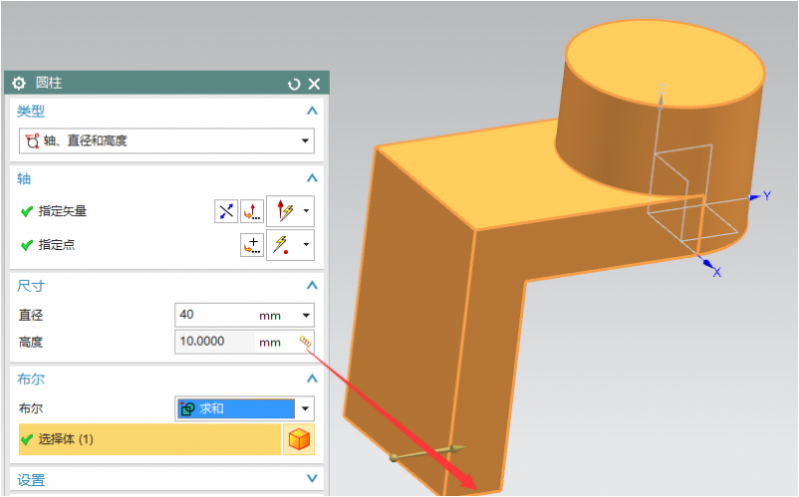

底部圆柱后添加，在垫块之后，选择已有的棱边中点为圆柱的圆心，调整矢量，设置参数，添加求和运算

重复圆柱，左右两侧都有，根据此特征中间没有面，镜像比较费劲，另外还得添加一个镜像操作，这样比较麻烦，因此选择圆柱，调点方式直接作出一个整个圆柱体
点注意切换到绝对工作部件，回车后，选择圆心，添加矩形偏置，数值依据图形标注

返回对话框，点位关联符号，设置尺寸，添加求和

三角筋添加，填补完全后，为一个垫块

根据图示位置，依据图示进行2次共线操作

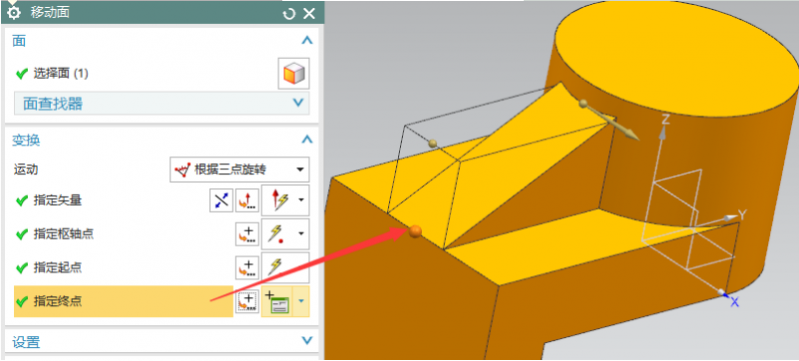

此垫块的特点是一个倾斜旋转，特征点位比较明显，只有最后一个点需要启用点构造器，两点之间，按照下图进行点位选择，有的点可能默认没有启用，需要启动象限点，才能顺利选择到圆弧的象限点。

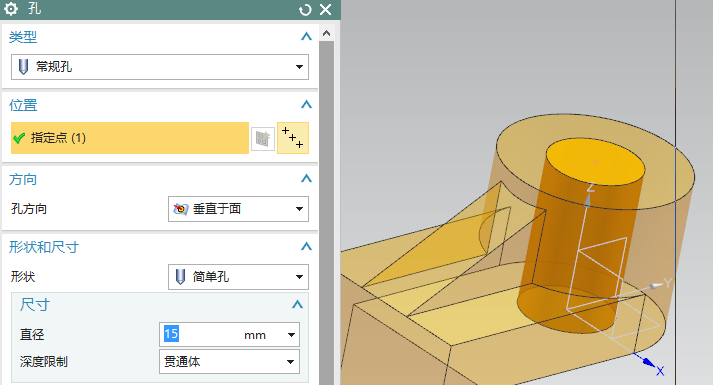

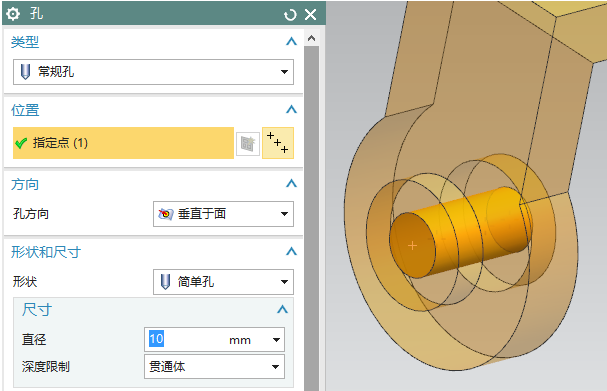

孔，根据图示设置孔参数，直至下一个打通体

依据图示设置另一个孔，直接捕捉圆心即可

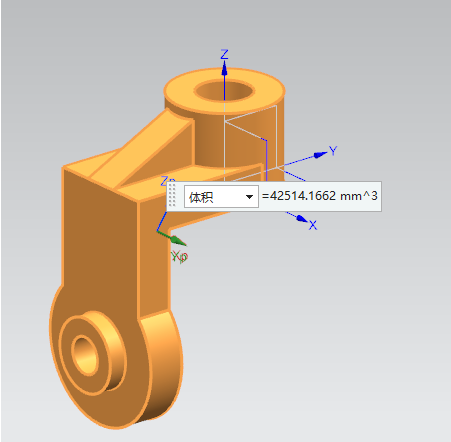

效果图及体积
