斜支架

图形分析：圆柱、垫块再配合同步建模即可完成相应主体，配合边倒圆和孔完成细节，图形基准位于底圆柱的圆心。

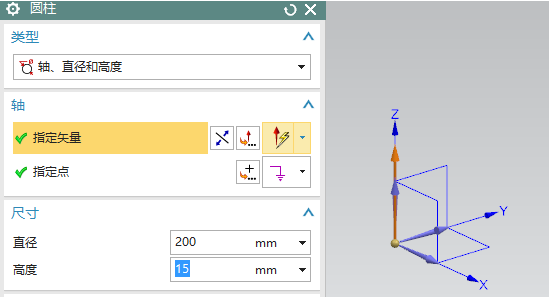

圆柱体，底面圆心为绝对0点，按照图形设置尺寸

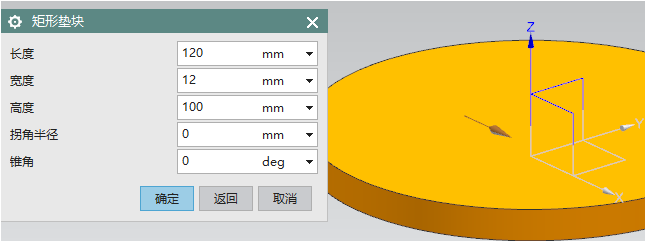

垫块，完成支架全体，按照参考方向设置垫块尺寸参数

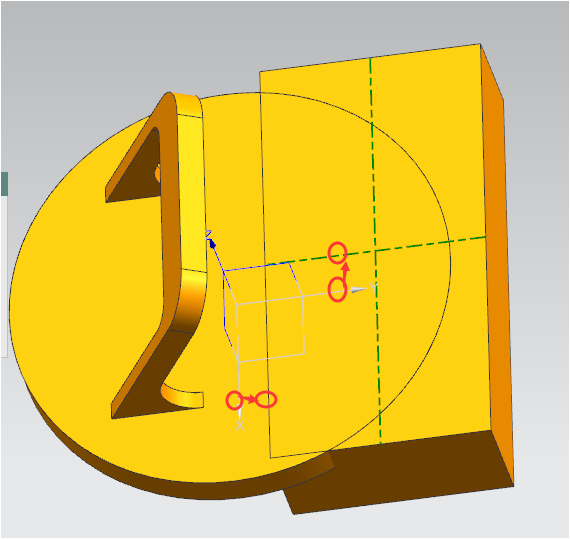

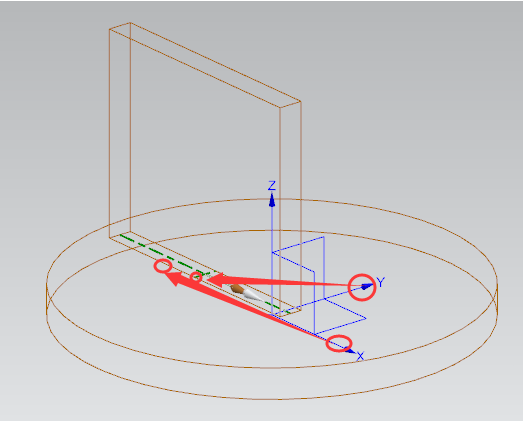

根据图形有一个55标注和中心对正定位操作，前者有线性界限可以选择所以选择垂直，后者采用共线操作

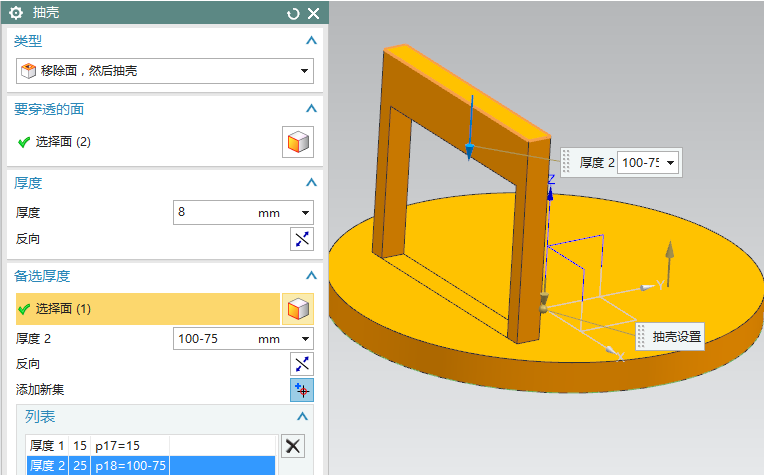

抽壳完成支架空心制作，也可以采用腔体去完成，利用不等厚抽壳来完成，底部壳体选择下底面，上顶面厚度采用表达式，即可完成支架的空心建模

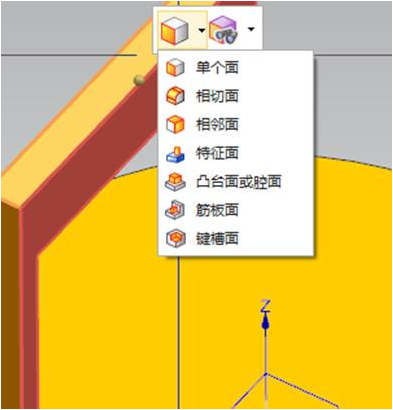

移动面的角度，将上部支架整体旋转一个角度，选择面的时候，选择一个面，弹出快捷按钮，根据图标选择凸台面，可以快速将垫块的所有的面一次选择完毕，这个功能的使用，有时根据实际情况去勾选，这个可以连续选择，不断累积，选择好一个后，再选择另一个，根据新面的特点再选择其他的类型面

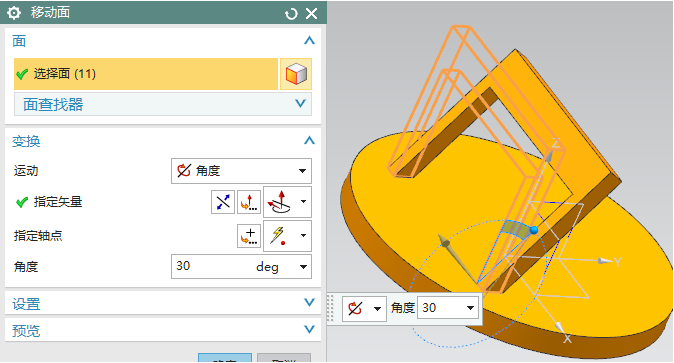

矢量的选择根据图示应该是垫块左侧的棱边进行整个旋转，角度计算是根据当前的垂直状态再到倾斜状态这两个之间的度数，根据这个进行一下计算90-60=30度

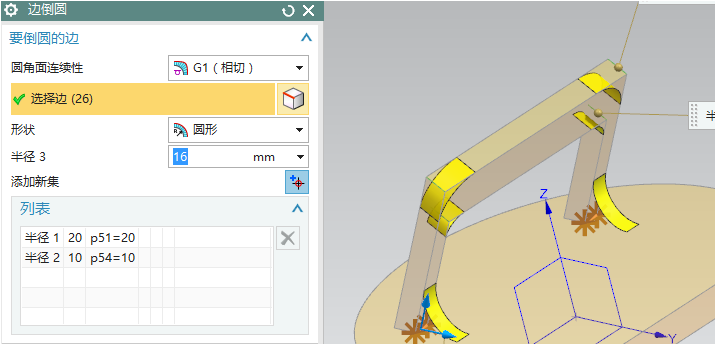

边倒圆，添加集合的形式把所有的圆角放到一起，棱边之间没有关系，所以可以放到一起

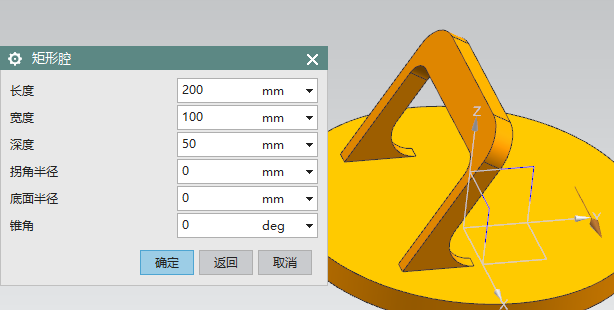

腔体，选择上表面，选择x方向为参考，设置数值，这些数值只要大一些即可，长和宽主要能把圆柱缺失地方覆盖住，深度只要大于底座厚度即可

定位操作选择共线和垂直，前者是由于长度有些短，不能完全覆盖，所以需要中心对正一下，70标注有直线边可以利用，所以选择垂直即可完成定位。

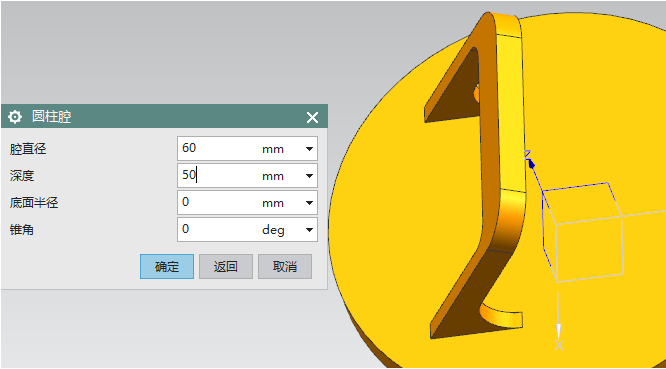

返回，直接打出圆柱形腔体，选择上表面，设置孔的直径，深度大于厚度即可。

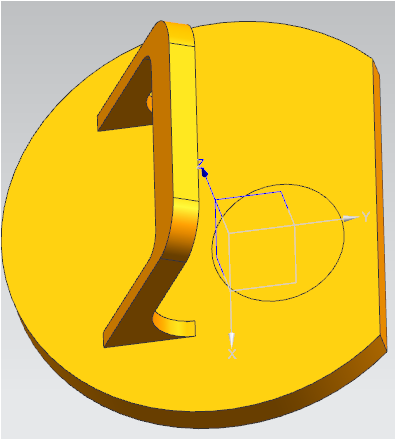

点到点定位操作，选择已有实体圆弧，选择圆弧圆心，再选择虚拟腔体圆弧，再选择圆心，即可实现圆心重合。

图形中没有给出螺纹孔标注，将其做到内外圆弧的中心处，切换到两点之间

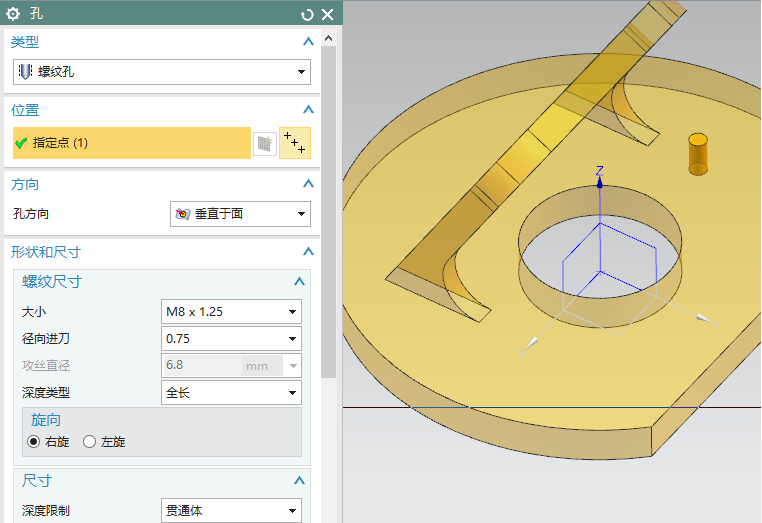

切换到螺纹孔，设置螺纹型号及螺纹深度，以及孔深度，根据图示应该是一个全部螺纹

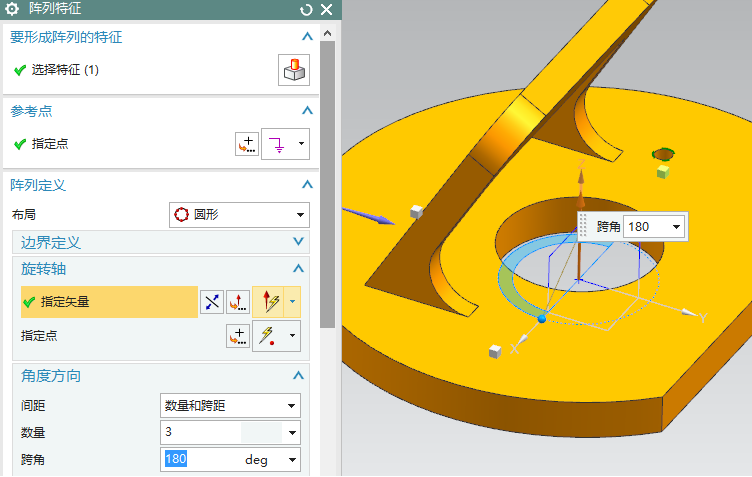

孔特征阵列，孔中心，跨距180度分部3个孔，阵列方法中，选择简单孔类型，由于是点构造器，因此不能选择变化作为阵列方式。

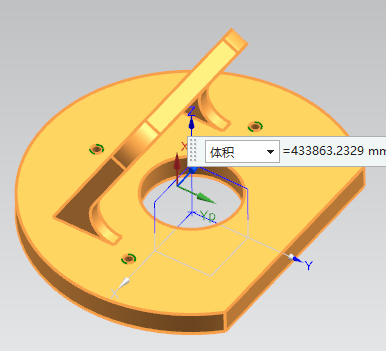

效果图和体积
