单头底座

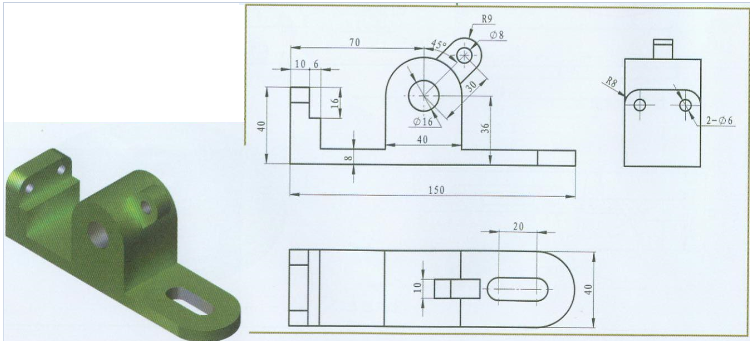

图形分析：左右对称，主体为长方形块，创建方块完成底垫块，其他都用垫块来完成，还需结合同步建模和边倒圆和键槽来完成。

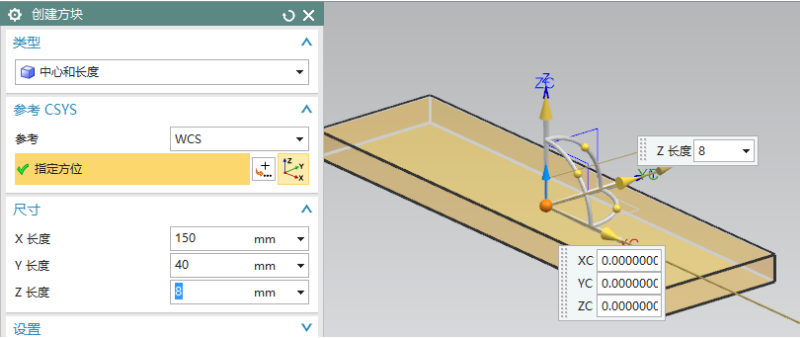

创建方块按照模型摆放方位进行xyz参数设置。

垫块，选择上表面，选择短边为参考，使用测量方式来完成长度，其他按照下图设置，根据图示标注，可以选择基准面作为放置平面，这样数值的计算较为方便。

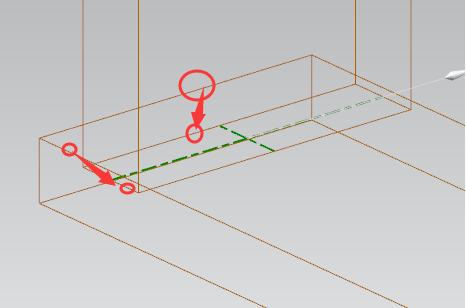

共线操作2次，把棱边重合到一起

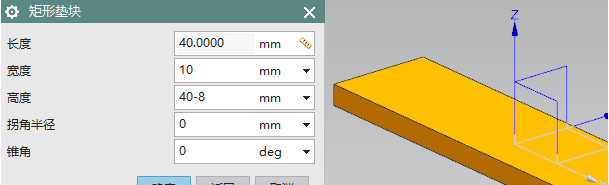

继续垫块，选择相同的参考方向，使用测量方式完成长度，高度一栏，根据图示标注16，需要进行表达式来中穿插测量和加、减来完成该表达式。

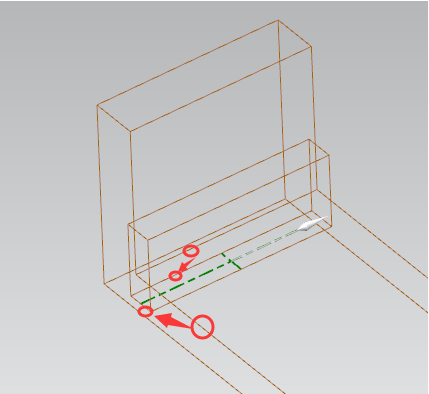

2次共线操作，根据该垫块的位置特征，所以选择棱边共线操作，注意选择棱边的先后顺序。

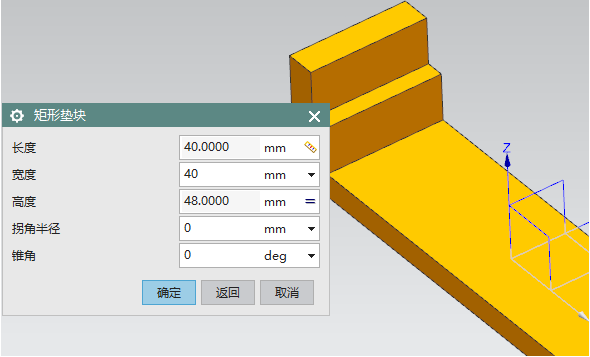

继续垫块，选择上表面作为放置平面，长度为测量，高度填写表达式来完成

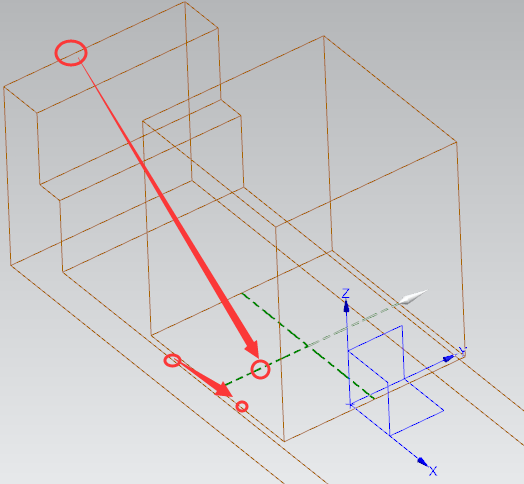

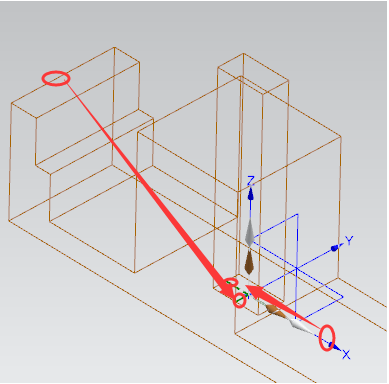

根据图纸此垫块有70标注和中心对正两个特征，所以选择线到线和垂直（有直线棱边可以选择）

继续垫块，这个垫块和上一个垫块在同一个位置，上一个垫块已经把表面占据了，所以无法继续选择上表面，只能选择基准面来完成，按照图纸设置相应的参数，参考是手动自己选择不是自动选择的。

该垫块的定位尺寸与上一垫块相同，70和中心对正，前者选择垂直，后者由于该垫块位于整个体的正中间，且比外形轮廓小，所以共线棱边为中间基准轴和中间线的共线操作。

注意：添加创建方块完成底板的时候，没有注意到需要调整一下垫块的位置，z方向要向上移动半个高度，将基准坐标系与底座下底面对齐，这样可以方便于上个垫块的参数计算。

边倒圆，添加集合方式，所有棱边没有关联性质，是全圆角特征，所以采用测量方式来添加。

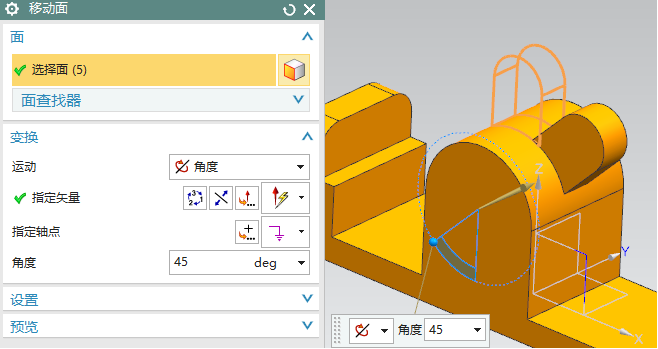

移动面，角度，将凸起垫块的面旋转到相应角度，孔面后添加，简化面，面的选择需要利用凸台方式来迅速完成凸出面的选择，矢量选择圆弧面即可一次完成矢量和点的选择，根据图形可知角度，设置相应角度即可，角度计算，是从竖直到斜位置之间的度数，根据此来计算度数。

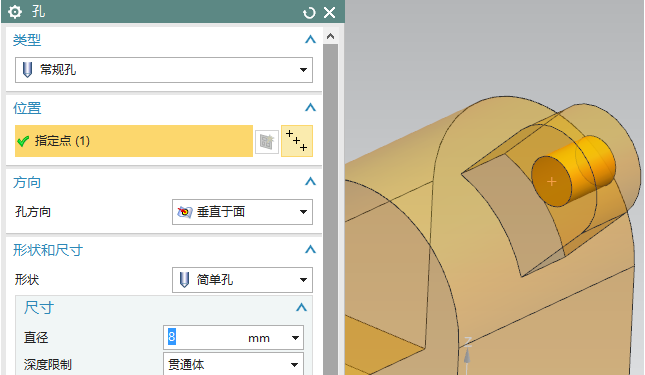

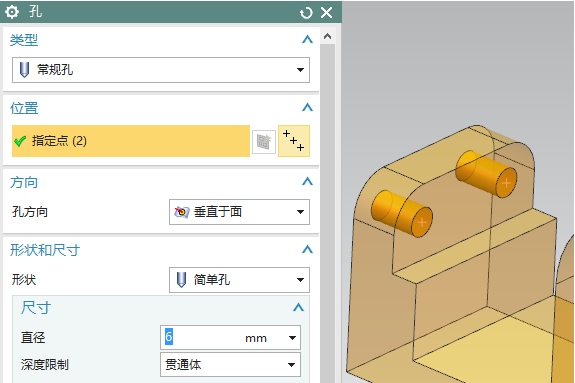

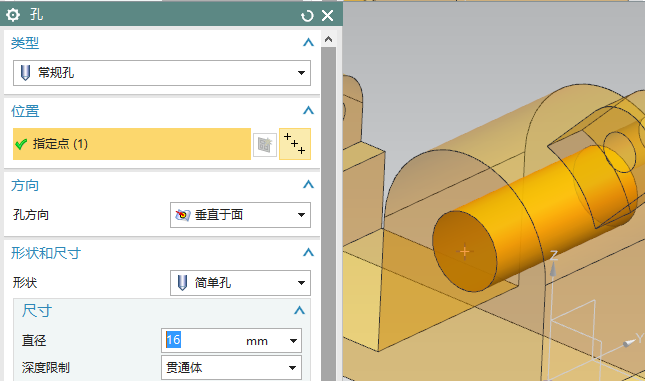

孔，整体完成后，最后添加孔，已有特征点可以选择，直接捕捉圆弧的圆心即可。

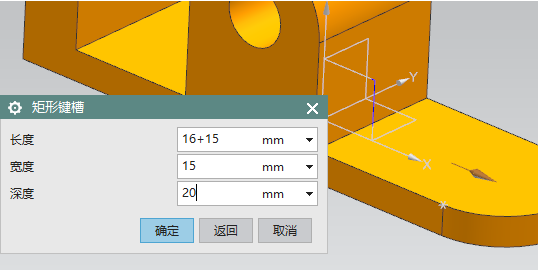

键槽，矩形，图纸中这个键槽缺少宽度参数，本操作直接设定为15

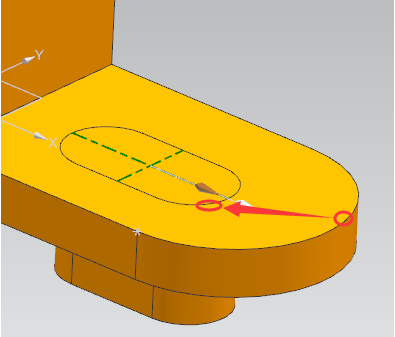

点到点定位，选择两次圆弧，从而才能选择圆弧圆心为点重合位置

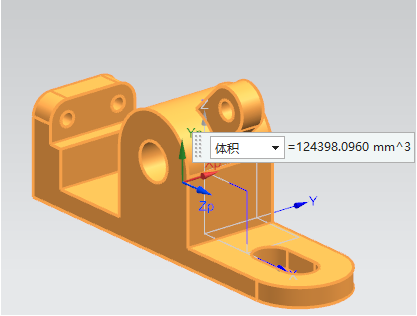

效果图和体积
