双孔卡座

图形分析：中心对正，主体有创建方块、垫块、抽壳可以完成主体轮廓，孔和边倒圆完成细节，只是主体上存在一个倾斜且相切的圆弧特征，对于目前所学的知识就可以完成这个特征，斜角和边倒圆就可以完成，将方形棱边斜角后，变成一个棱边，再进行圆角即可。凸起垫块内部均厚空腔，则需要使用抽壳来完成。

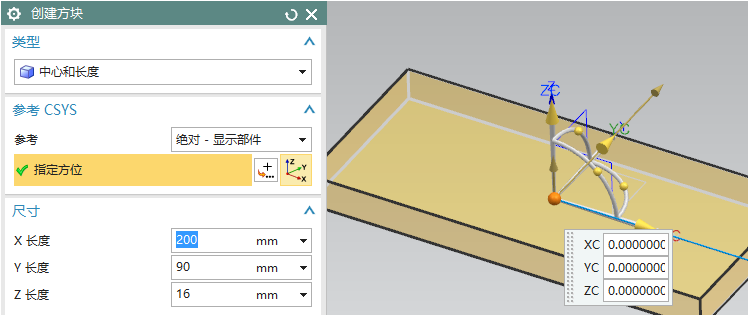

创建方块，x数值不知道具体数值，设置的大一些，一定要超过100，否则做不来倾斜特征，y和z按照指定数值进行设置即可

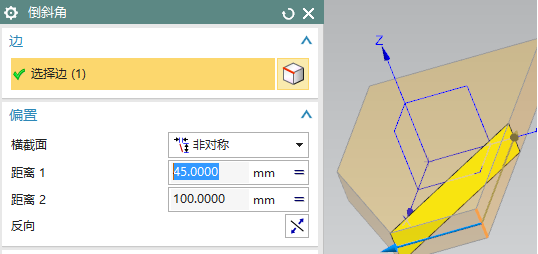

斜角，根据方向按照每个方向的数值进行修改，下图而言，距离1采用表达式，x方向距离减去100；距离2采用测量棱边半长，直接捕捉点进行测量

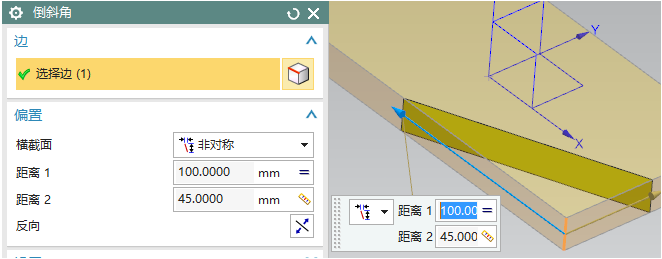

另一次斜角，两个距离和上一个斜角数值相同方向相反，采用表达式进行链接，形成二者是对称斜角

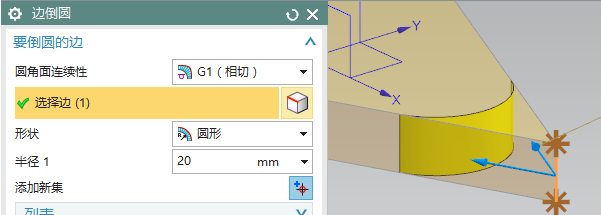

边倒圆，设置好半径，选择两侧斜角后的棱边

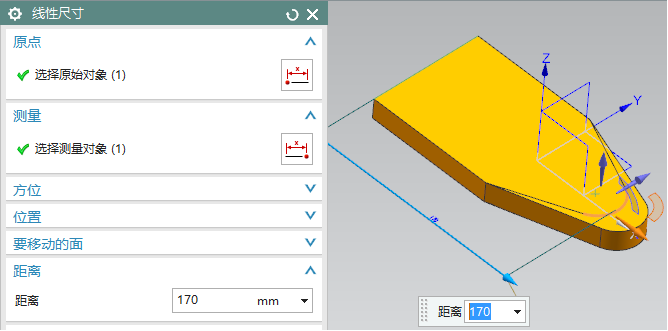

线性尺寸，按照图纸进行x方向数值修改120+50

垫块，为了简化抽壳实体，先添加后面的垫块，完成主体壳体，按照参考设置数值，注意直接添加拐角半径

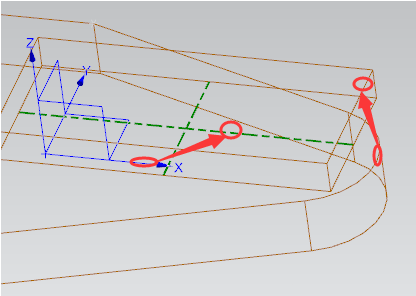

共线和垂直定位操作，中心对正选择共线，图纸中显示20数值，由于有直线棱边，所以选择垂直，直接选择相应的界限棱边即可。

抽壳，设置主体厚度8，删除垫块上表面和整体的下表面，形成通腔，切换到备选厚度，设置底板厚度16，选择上表面来填实底板

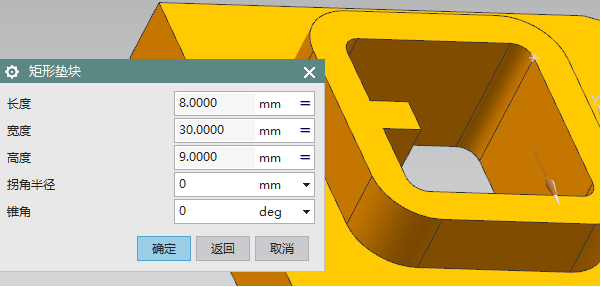

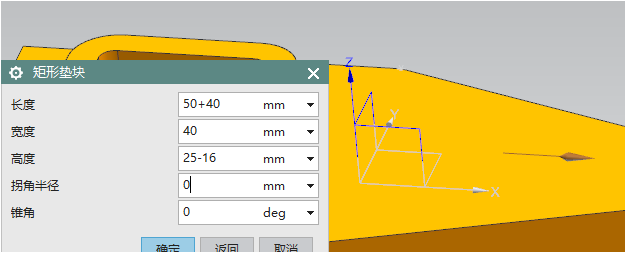

垫块，前部垫块，依据参考设置尺寸

共线和水平定位操作，中心对正选择共线操作，圆弧最大位置与垫块棱边重合，只能选择距离标注为0才能实现这个定位，由于是圆弧的相切点，只能选择水平和竖直两个，由于标注尺寸线与参考方向平行，所以选择水平即可完成。

垫块，壳体内部垫块，选择圈里直线棱边为参考，设置参数，宽度采用测量，高度根据图纸只能利用表达式完成，里面穿插一个测量，量出抽壳后内部壁之间的距离，再添加差减除2操作，如果直接切换到表达式，在内部点击测量，可能不能完成数值选择，需要先使用测量方式后，再切换到表达式来完成。

共线操作2次完成定位，中心对正，和棱边对齐

另一次垫块，二者尺寸相同，选择相同的参考棱边，参数设置选择表达式关联方式

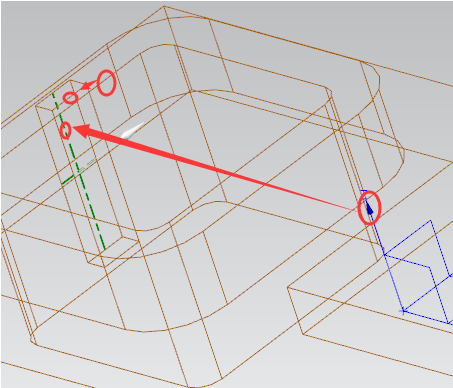

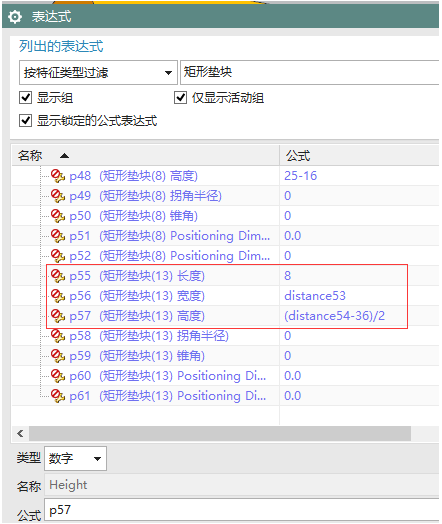

按照特征筛选出表达式，切换到矩形垫块，表达式里罗列出垫块信息，找到上一个垫块的参数，根据相应方向进行关联，关联的时候，一定把已有的数值删除后，双击表达式，即可完成引用。

边倒圆，添加集合方式，把棱边圆角放到一个命令里完成，测量方式完成全圆角

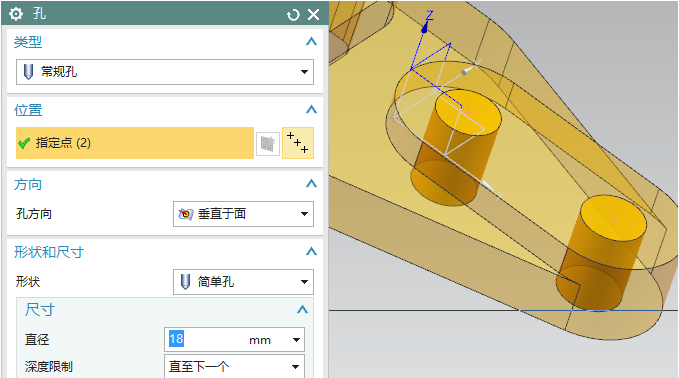

孔，直接捕捉圆心即可

指派密度给实体

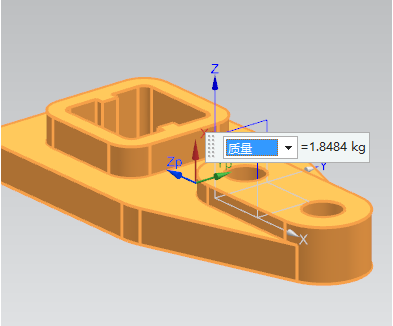

测量体，切换到质量

重心测量需要先调节一下wcs位置，这样才能做出答案，由于图纸里没有给出x和y的方向，所以本实例只调整了点位置，工具，更多，wcs动态，捕捉棱边中点即可

测量体，显示信息窗口，即可查看质心，但是这个y和z数值信息和答案位置要调换一下，这就是图纸里没有标注x和y 方向有关系。
