第48讲 UG10.0 入门图文教程——锥体法兰盘（优化计算的重要应用）

锥体法兰盘

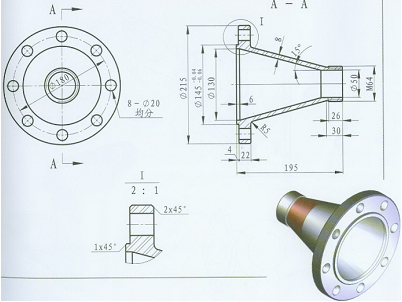

图形分析：改图从外观看起来很简单，就是圆柱和圆柱，抽壳完成，但实际上，大家观察一下，如果从外面找尺寸，似乎是缺少尺寸的，在圆柱体部分就缺失了很多尺寸无法完成，这个图纸的巧妙就在于它给出了壳体的内部形态尺寸，也就是我们必须把内部形体做出来，抽壳时改变抽壳方向完成外壳体。在前段有一段30圆柱，这个还要在等厚情况下去修改，这里就要涉及到优化计算，如果直接使用线性尺寸，那么壳体厚度将发生改变，所以这里处理起来要有经验，仔细观察图形。

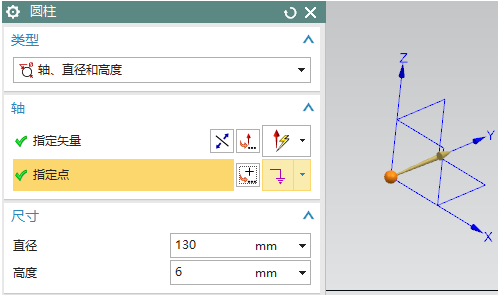

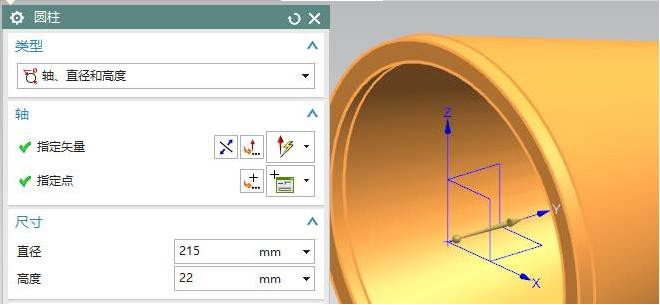

圆柱，从左侧开始绘制内腔形态，依据图纸方向修改矢量，尺寸按照图纸进行

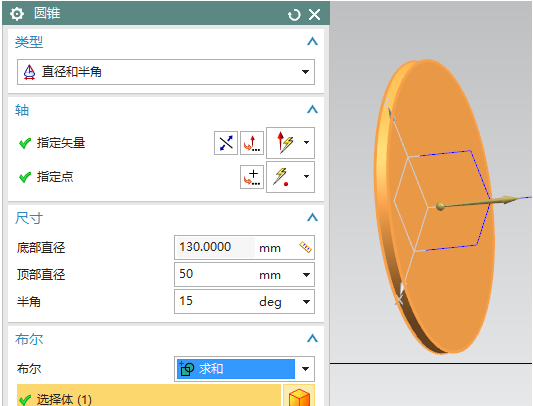

圆锥，根据图纸，知道直径和半角，选择相应类型，捕捉上一圆柱的圆心，底部直径采用测量方式，实现关联，求和。

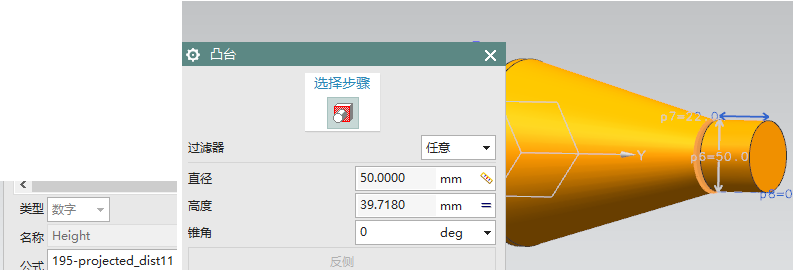

圆台，选择圆柱前面平面，直径采用测量方式实现关联，高度需要利用表达式来完成，内部腔体在图纸中没有直接给出高度，而是给出外部高度，切换到表达式，总高减去测量高度，才能得出内腔圆柱高度。

点到点定位，实现两个圆弧同圆心操作

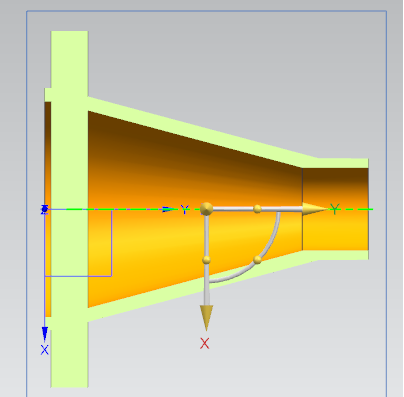

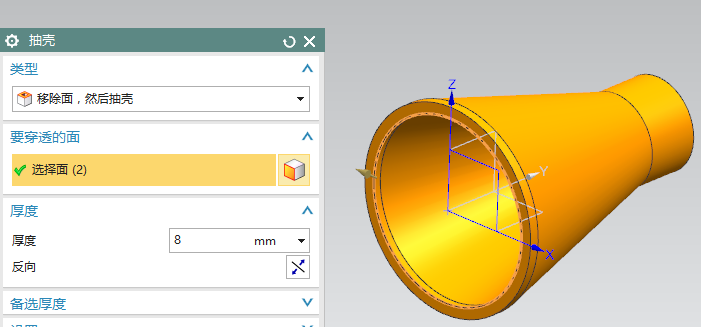

抽壳，设置厚度，删除前后两个端面，修改方向

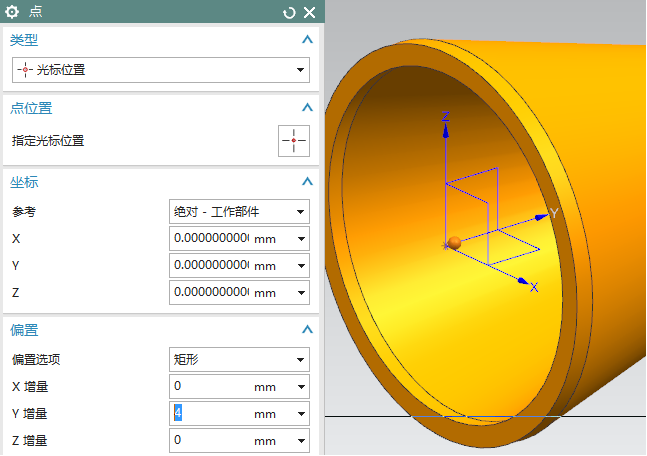

圆柱，盘体圆柱添加，点设置里要添加关联，切换到绝对工作部件，回车后，再打开偏置，按照方向设置距离

确定后回到圆柱对话框，可以看出点是一个关联符号，设置相应尺寸即可，不能求和

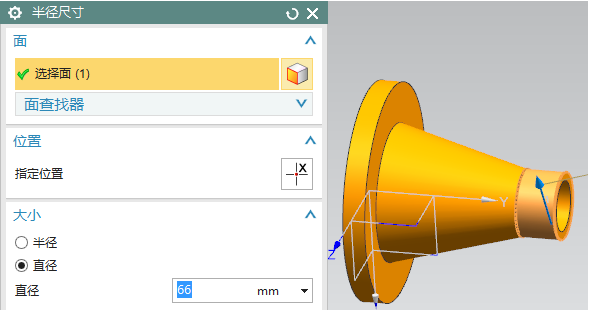

半径尺寸，修改细头的直径或者半径，等厚的锥面即可向前延伸，实现了等厚，如果直接使用线性尺寸修改两个圆弧之间的距离为30，那壳体厚度将发生变化，所以变换思维，注意观察，实现等厚壳体修改，这里要开始为优化计算做准备，这个直径的改变，两个圆弧之间距离就发生改变。

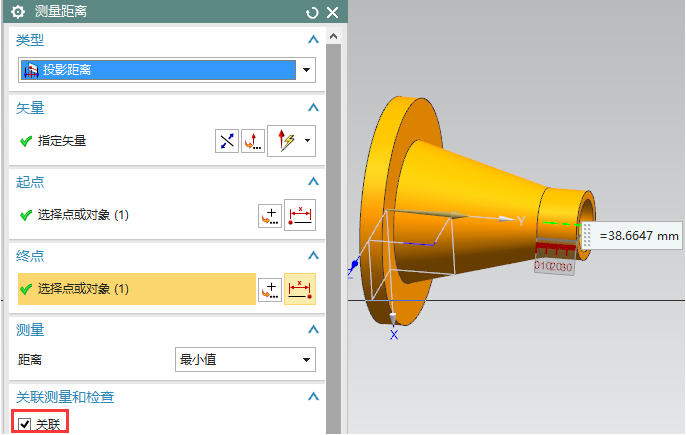

两个圆柱之间距离的测量，添加关联，注意圆弧选择时，一定选择外圆柱面的圆弧，因为上一个步骤，是修改外圆柱的直径，如果我们选择内圆柱面的圆弧，那么这个测量就和上一个步骤之间没有关系了，就无法进行优化计算。

工具，更多，优化，命令优化计算名称，添加测量表达式，并修改为标准目标值30

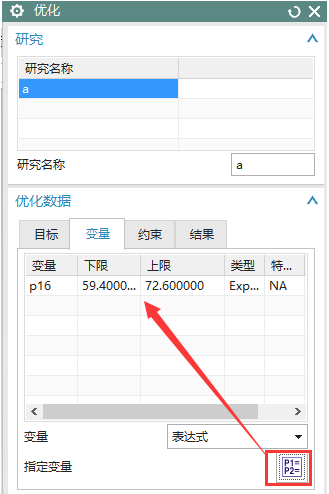

切换到变量，添加表达式，选择半径尺寸中的66表达式，自动浮动出一个范围

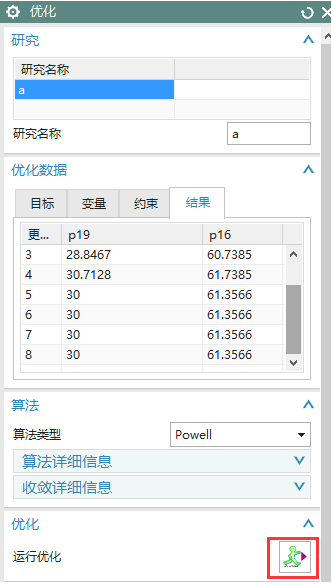

点击优化计算，由于标准值和测量值相近，选择默认范围即可，优化一次后，即可实现建模效果

下图可以看出，此方法实现了等厚修改，前面的圆柱面直径发生改变

圆柱，头部圆柱体添加，捕捉圆弧圆心，修改矢量，设置参数，不求和

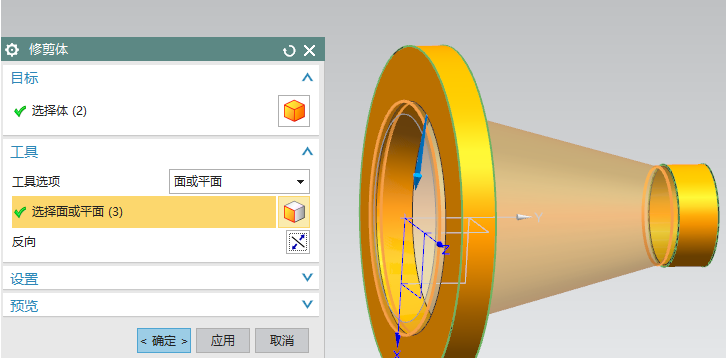

修剪体，利用壳体外部的面，把两个圆柱体一起进行修剪，注意方向调整一下

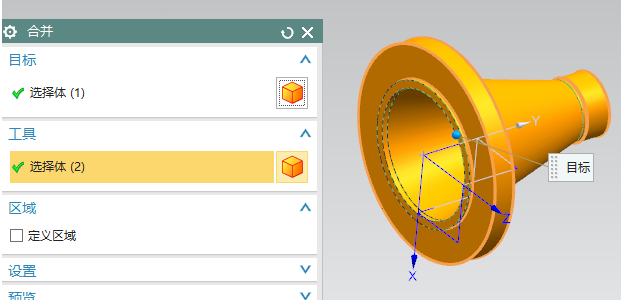

求和，将绘图区实体求和为一个整体

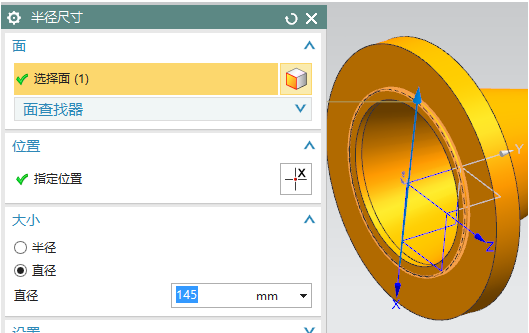

半径尺寸，由于求和后为一个整体，可以利用同步建模来修改前端145直径圆柱面的修改

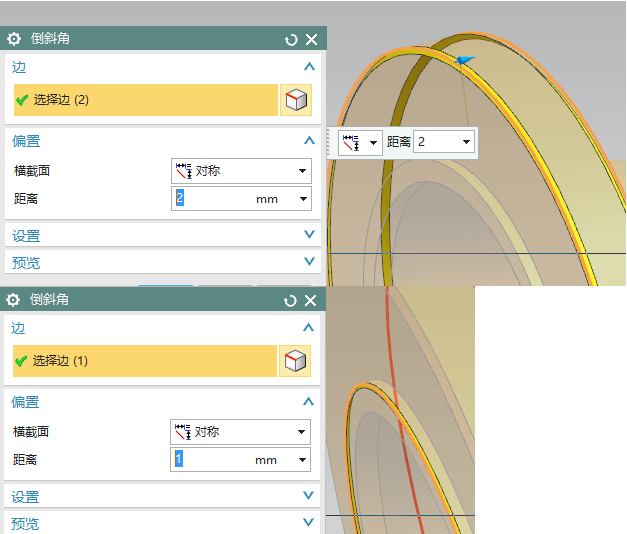

倒斜角，根据局部放大图，选择相应的棱边即可

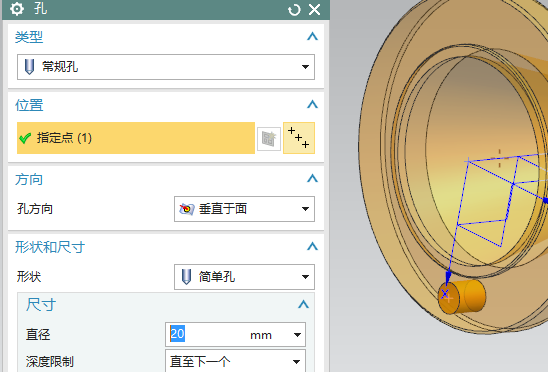

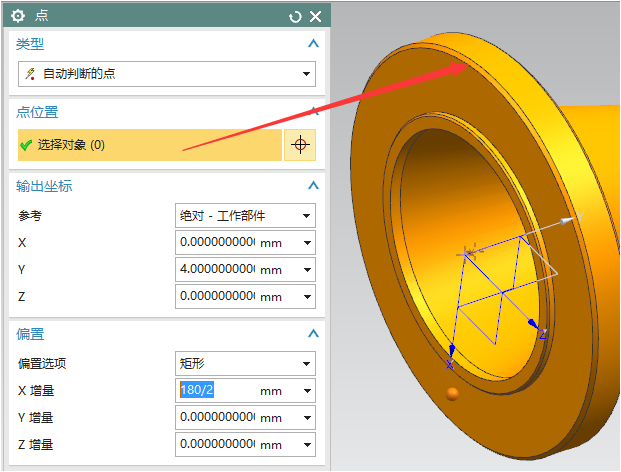

孔，点构造器，捕捉相应为主圆弧的圆心，添加偏置

确定后返回孔对话框，设置直径

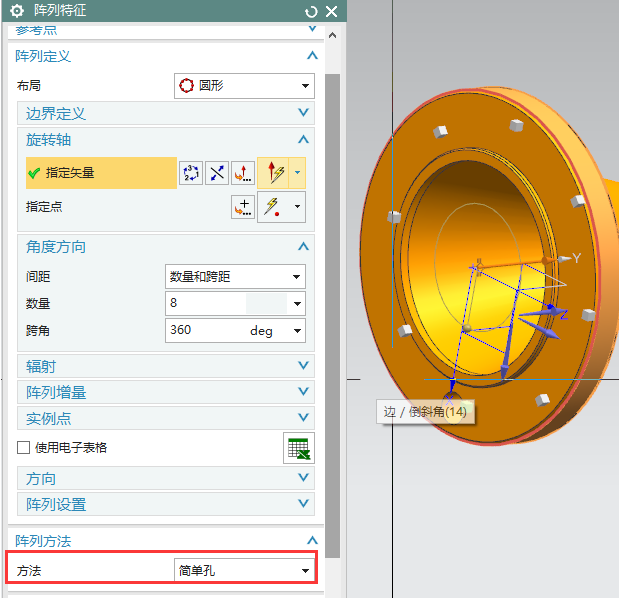

阵列特征，因为孔的点是一个点偏置，如果阵列方法中选择变化，将不能进行阵列，可以理解为，点是固定的，是没有办法随着阵列孔而改变，所以要切换到简单，才能正常阵列

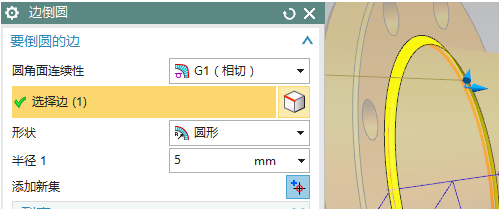

边倒圆按，设置半径直接选择棱边即可

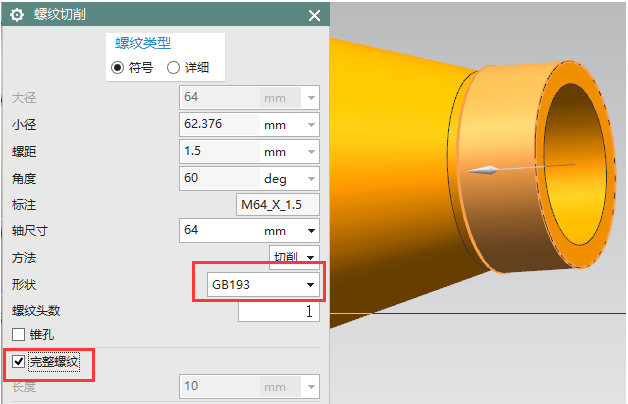

符号螺纹，菜单，插入，设计特征，螺纹，选择符号螺纹，这样的螺纹在做工程图时，才能做出3/4圆弧，符合制图标准，按照下图设置螺纹参数，切换形状的时候，大径不同不能修改，只能修改小径

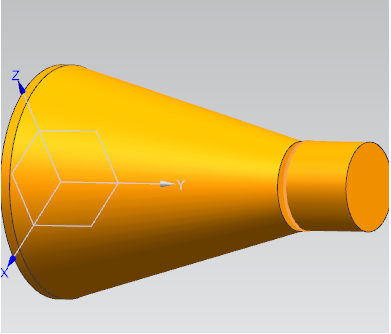

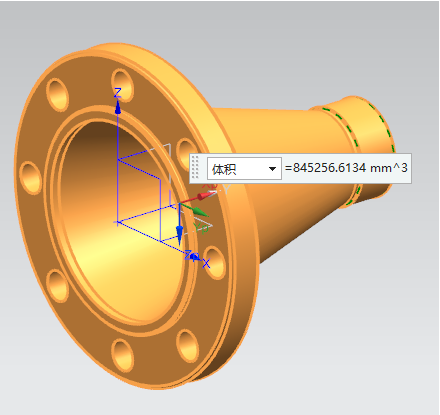

效果图和体积
