第50讲 NX10 入门图文教程——连接底座

星幻时空

第50讲 NX10 入门图文教程——连接底座

图形分析：从实体外观来看，较为复杂，但共同特征较多，主要为中间对正，可以选择修剪体和镜像几何体来完成整体，因此造型过程中，只需要把半体做好即可。

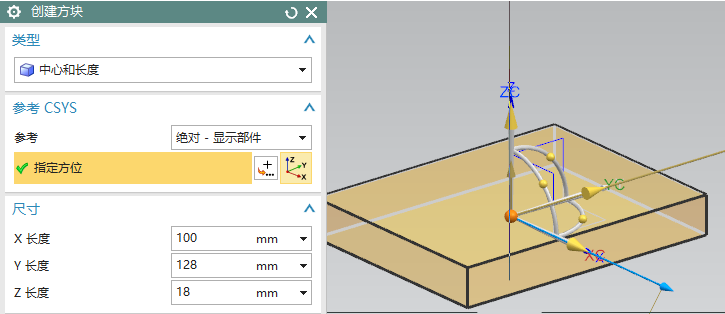

创建方块，完成中间对正的底座，按照造型方向设置相应的参数

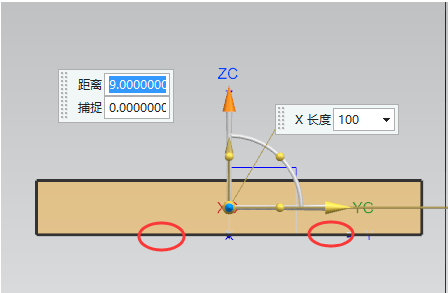

注意要移动方块在z方向的距离，移动半个距离9，使得方体的底棱边与基准坐标系对齐，这样的话，才能把垫块添加到底面上，根据造型特点，不需要再利用其他的操作去修改。

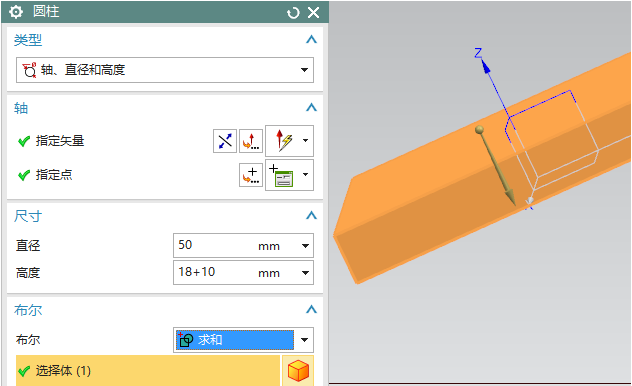

圆柱体，由于前方跨越底板的圆柱体，直径相同，因此可以利用圆柱体一次完成不用进行凸台再镜像，因此选择圆柱体直接完成。根据图形选择后方棱边中点为基准点，矩形偏置，依据图形标注进行



确定后，返回，注意调点的时候，切换到绝对坐标系，这样才能保证圆柱体与已有实体之间有关联

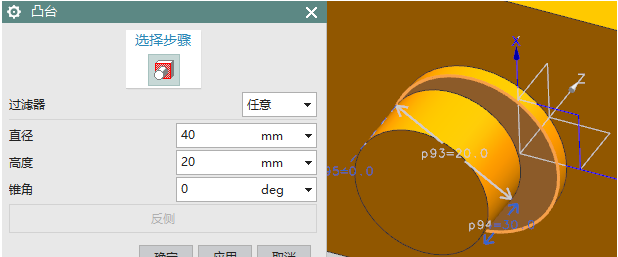

凸台，下部圆柱体，使用凸台完成，较为方便，点到点定位即可

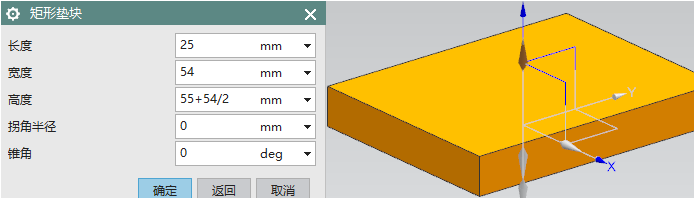

垫块，选择基准面xy，修改反向，选择x为参考方向，设置相应的参数



共线操作，短棱边与实体棱边重合；垂直操作，根据基准面添加垫块特点(处于基准面正中间)，如果想让垫块向x轴反方向移动，设置y轴和棱边的时候，添加负号，进行反向操作

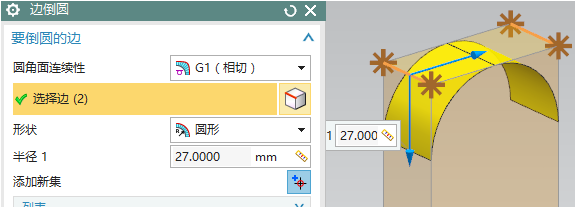

边倒圆，测量出棱边办长度，选择两个棱边，进行全圆角操作

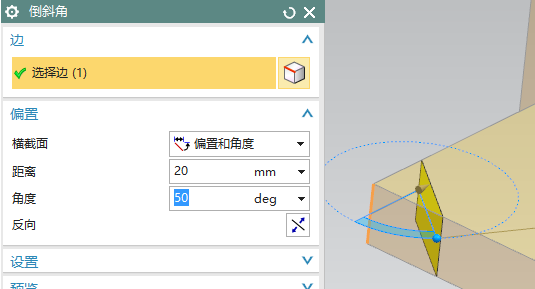

倒斜角，图形标注为一个距离和角度，因此选择偏置和角度，注意角度填写，观察绘图区角度球点，正好与图形给出为同一个角度，否则就要进行90减去计算

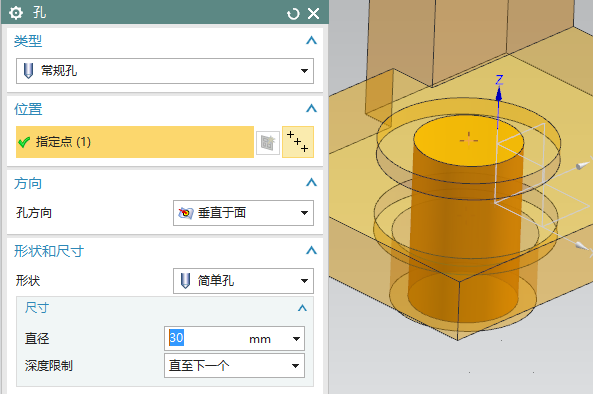

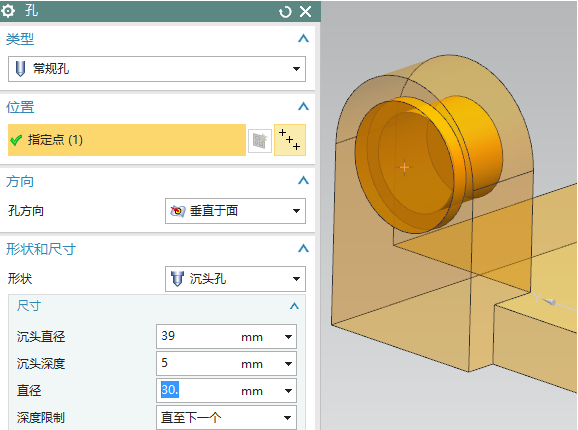

孔，捕捉圆心，依据图形设置参数，图中缺少深度，自行设置5



直接捕捉圆心即可

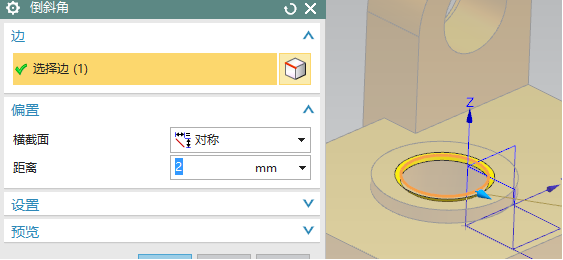

对称倒斜角

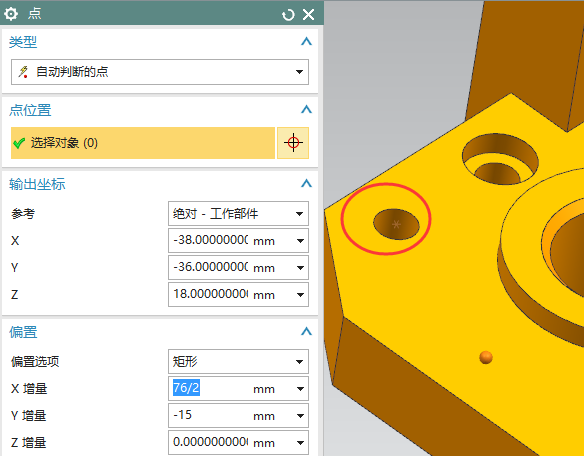

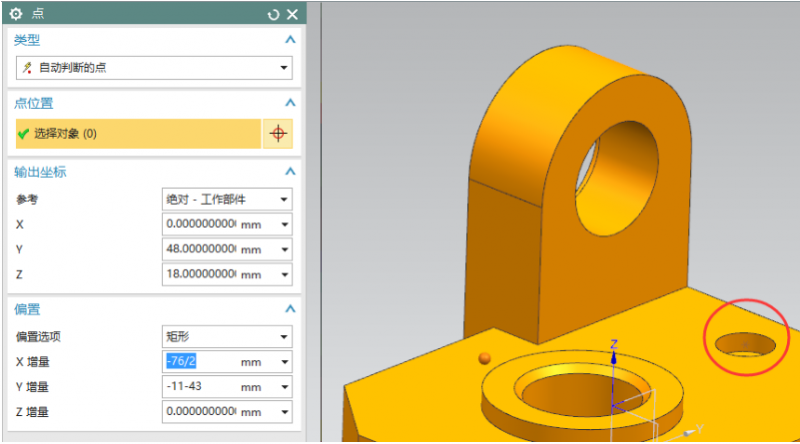

孔，打点，由于对面没有对称结构，因此只能选择垫块中点，设置矩形偏置增量，孔参数省略



继续打点，选择圆心，依据图形设置相应数据



再次利用孔中的打点进行偏置找孔中心位置

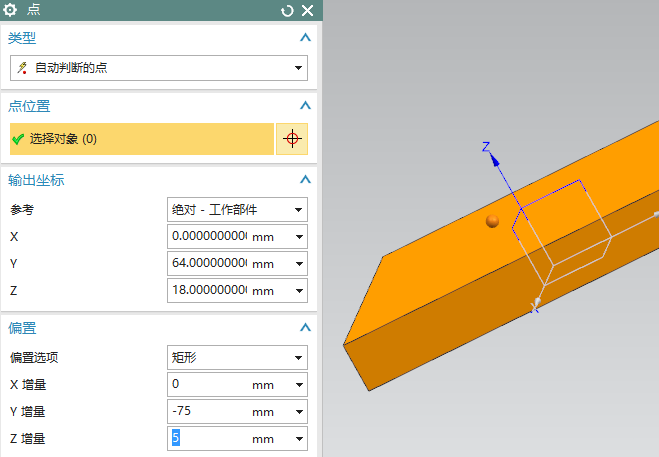

重复孔，依据图形找基准点，进行偏置

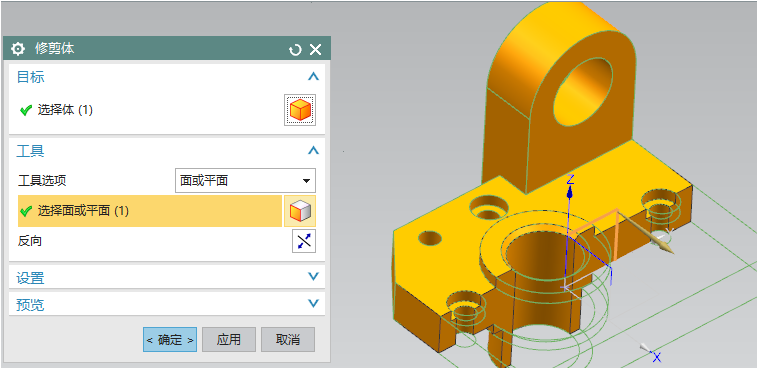

修剪体，进行半体修剪

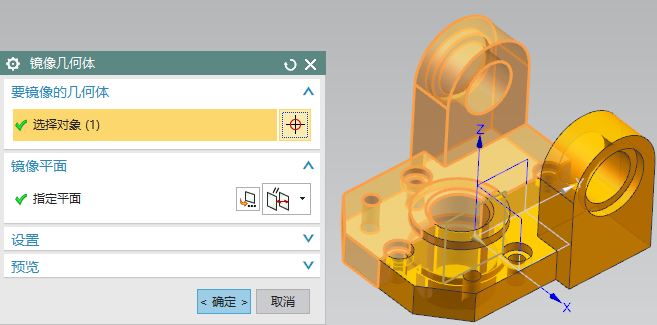

镜像几何体，半体进行镜像，完成整个实体

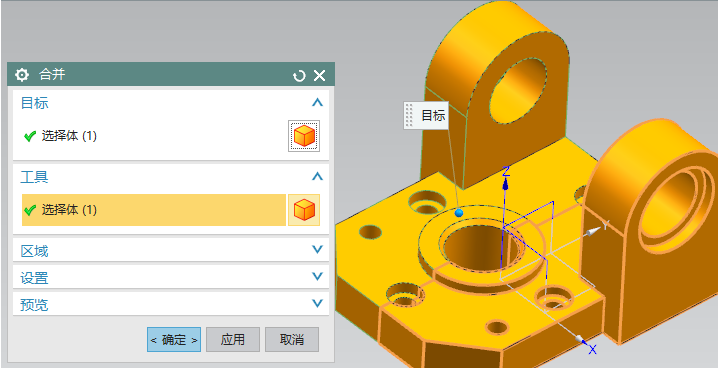

求和为一个整体，ug中的模型一定为一个整体，除了特殊情况

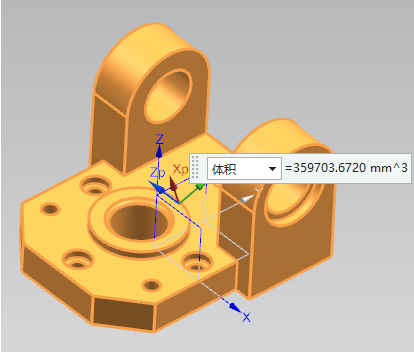

测量体积



NX10 入门图文教程总帖链接，那里有更多的基础知识和实例的图文讲解哦！注重基础，渗透经验，全部为本人多年的建模经验总结，去粗存精，注重软件操作通用性，想学习NX的童鞋们，抓紧点击下面的链接，顺祝大家学习愉快！
