第53讲 NX10 入门图文教程——齿轮箱体（常规命令即可完成）

星幻时空

第53讲 NX10 入门图文教程——齿轮箱体（常规命令即可完成）

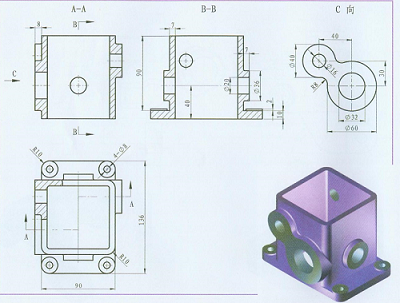

图形分析：整个箱体外观形状明确，主要为方体，特点为正中对正，命令为创建方块和垫块完成主体，箱体上面的圆柱形的特征可以利用圆柱体和凸台完成，这个要依据实际情况来选择，箱体另一个特点是壳体，有厚度不同，需要抽壳时要注意，抽壳的话就是要思考外观实体要做到什么程度进行抽壳，能一次完成多出位置。

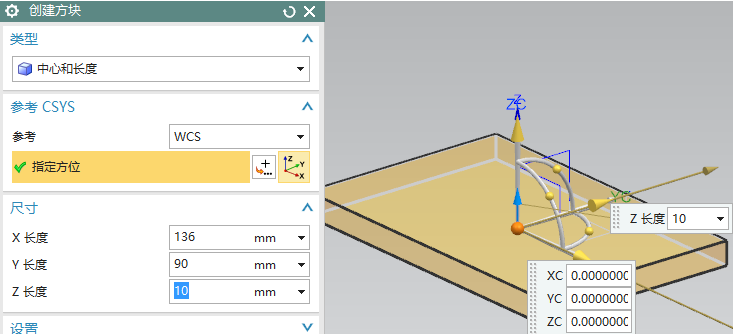

创建方块，按照模型摆放位置设置相应的参数

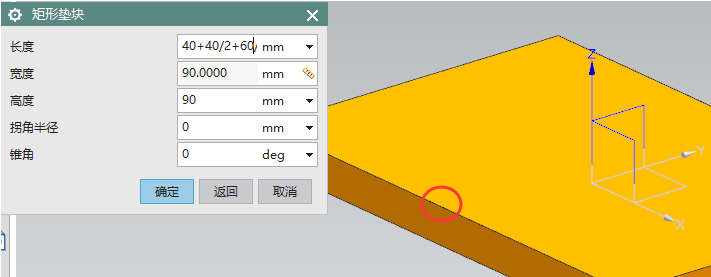

垫块，选择实体上表面作为放置平面，x方向棱边为参考方向，依据图纸设置，宽度保持等长采用测量方式

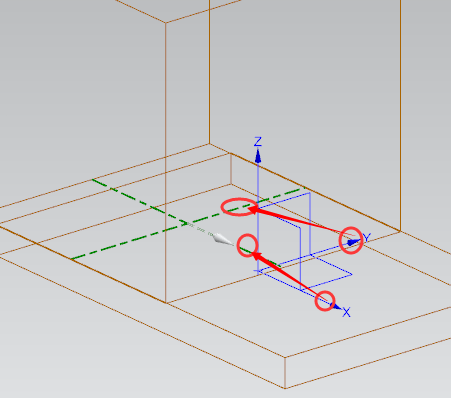

共线操作两次，实现中心对正

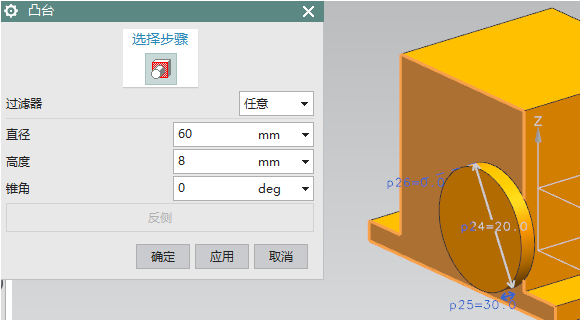

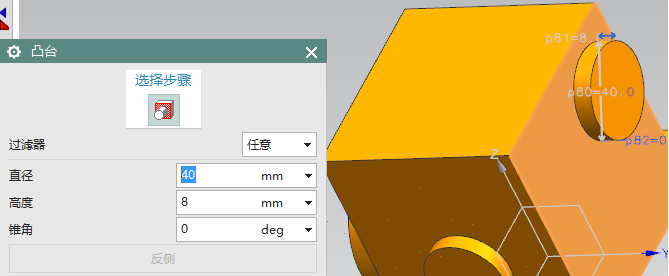

凸台，选择前表面，前面的两个圆柱任意一个都可以，但是根据这两个圆柱的位置标注尺寸，做下面的圆柱效果好一些，标注位置比较明显。

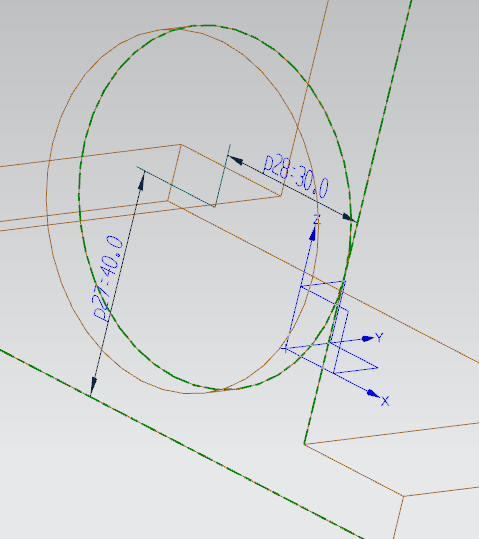

由于有直线边可以利用，选择垂直定位操作即可，按照尺寸直接设置就可以了。

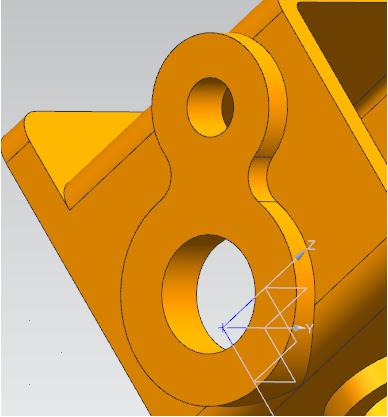

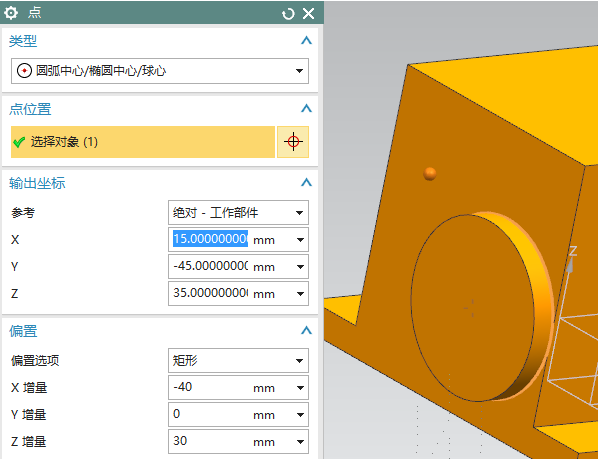

圆柱，上面那个圆柱由于形状尺寸与下面这个圆柱是一个相切状态，二者之间没有交集，在建模时会默认这种位置无法完成建模，会报错，所以这个圆柱不能与已有实体求和，再次只能利用圆柱建立一个单独圆柱体，且不能求和。下图为以下圆柱圆心为基准点，进行点偏置设置。



确定后返回圆柱，注意点一定添加关联方便后续修改，布尔里设置为无

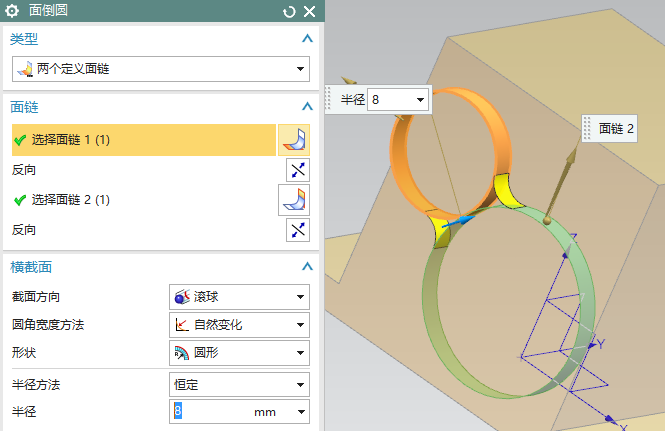

面倒圆，由于两个圆柱体为相切状态，没有交集，不能利用边倒圆完成圆角，只能利用面的形式去倒圆角，直接选择两个面设置半径。倒圆后，直接实现实体求和，不需要进行单独求和。

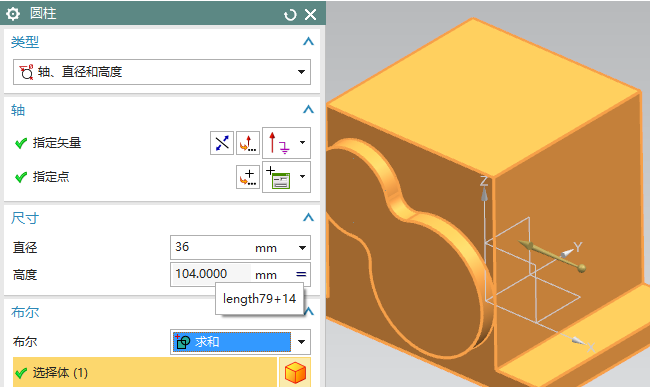

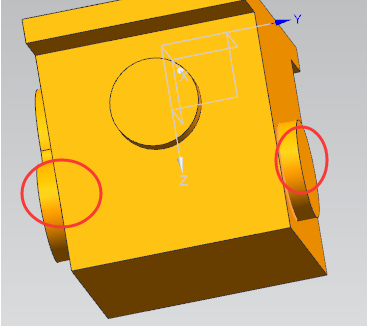

圆柱，x方向两个圆柱，为了不增加镜像特征操作，另外这个箱体中间是实心的，可以利用圆柱直接添加好一个整个圆柱求和



返回圆柱，注意关联添加，高度计算采用测量和表达式方式

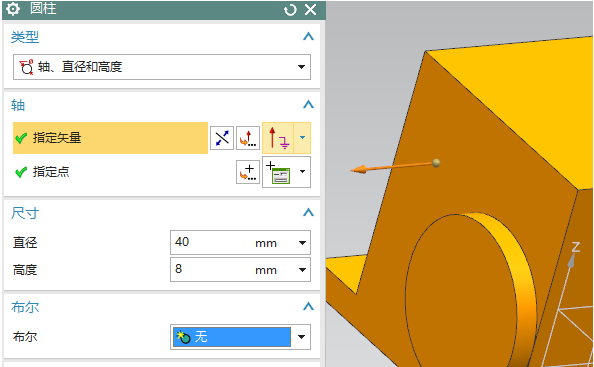

垫块，在双圆柱的另一面，添加一个圆柱体，从图形中没有找到这个圆柱的尺寸，通过图形位置观察，这个圆柱应该做前面的圆柱是同轴心同半径的圆柱，按此进行设置，并添加点到点定位操作。



下图中，点到点定位，选择对面圆弧棱边，圆弧中心

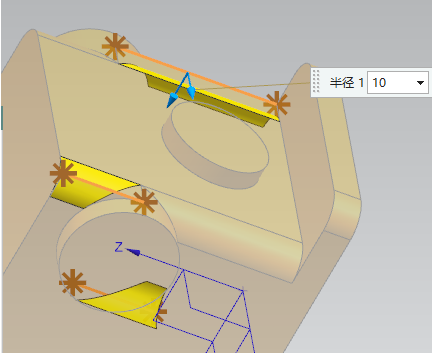

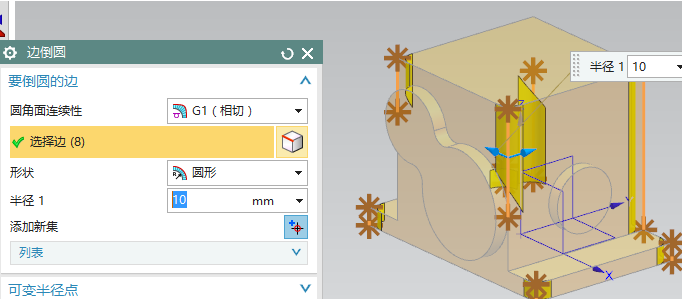

边倒圆，注意下面这个情况，由于这个位置的圆柱与棱边对齐，如果直接选择整个棱边的话，圆角的效果有一个收缩的效果，和图纸不符合，所以不能直接把这样的棱边添加进来，要分成2个命令进行圆角



边倒圆，第一次圆角，把上述位置棱边选择上，确定



再一次边倒圆，把其他位置的棱边再添加进来

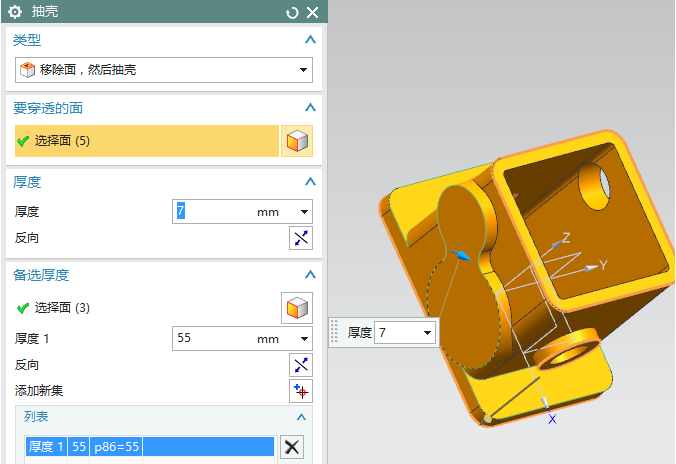

抽壳，主体厚度为7，添加备选厚度，这个厚度可以大一些，主要把前面和底面的面填充成为实体，删除的面为凸出圆柱的端面，备选厚度里，由于外圆柱直径不同，内孔直径相同，所以不便添加备选厚度

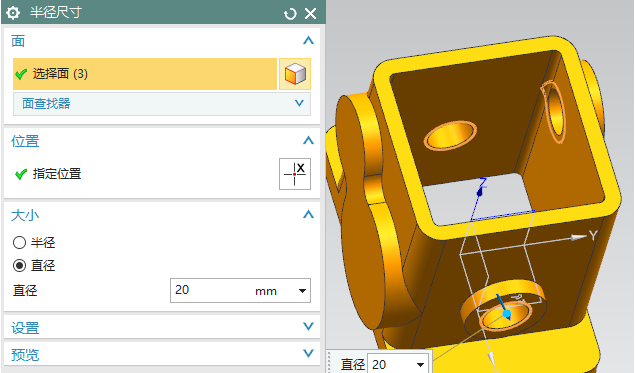

半径尺寸，切换到直径，把共同直径的圆柱面一起选中，设置为20即可



孔，做2次，直接捕捉圆心即可

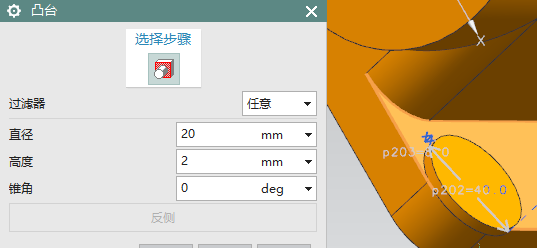

凸台，选择上表面，设置参数，点到点定位操作



孔，添加孔

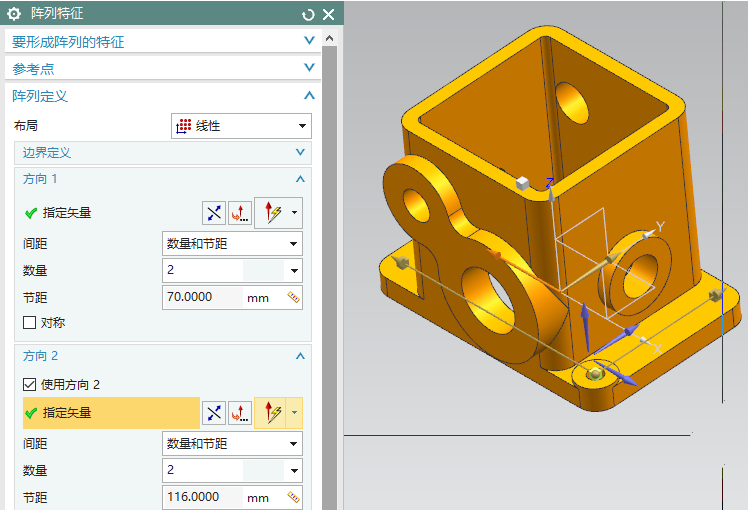

阵列特征，由于凸台和孔特征为2个，要选择两个，在部件导航里选择，另外这个位置的面是断开的，不便于进行阵列面，所以只能选择特征

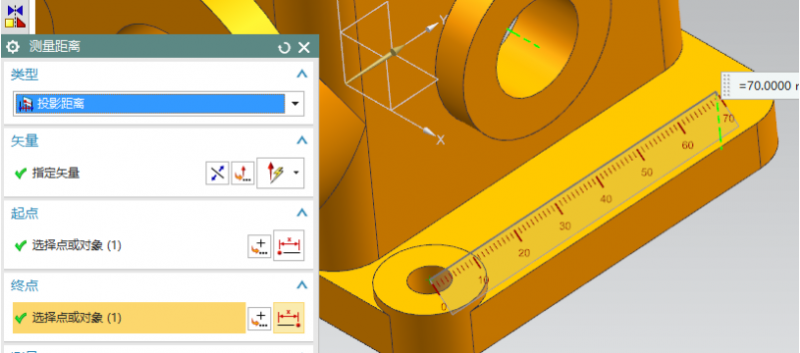

节距里选择测量方式，投影距离，矢量既是尺寸线方向，圆心就可以捕捉同轴心的即可

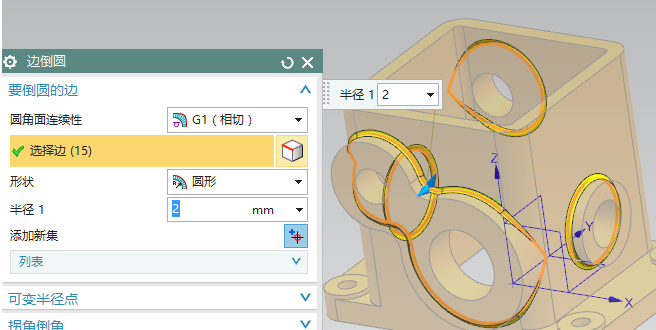

边倒圆，对相交棱边进行圆角处理，图中没有标注，所以设置为2，选择相切曲线

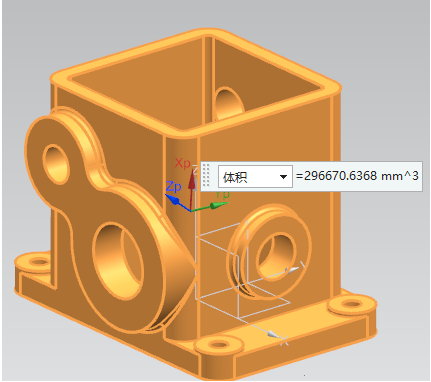

测量体积
