第54讲 NX10 入门图文教程——主轴箱建模（常规命令）


图形分析：该箱体结构简单，主要为长方体和圆柱体构成，箱体内部有加强块，总体看来细节较多，命令使用较为单一，大家一定对尺寸标注细节注意。

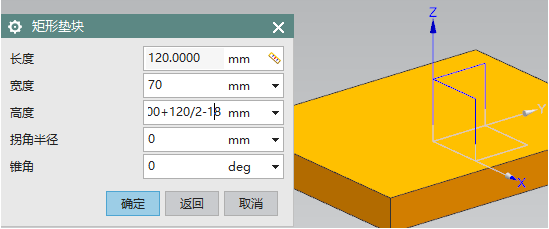

创建方块，完成固定底座，依据图纸实体方向设置相应的参数

垫块，选择x方向棱边为参考方向，保持等长，采用测量棱边长度，其他参数依据图纸计算出来

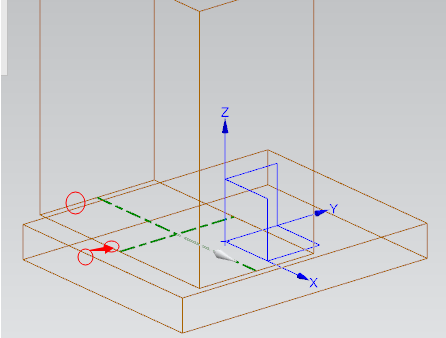

共线操作实现中间对正，垂直完成30距离标注

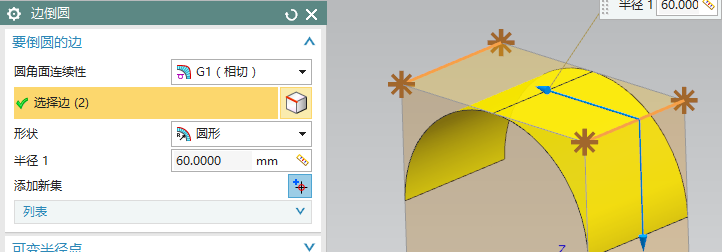

边倒圆，测量棱边中点和端点距离，实现关联

凸台，完成左右圆柱体，定位为点到点定位

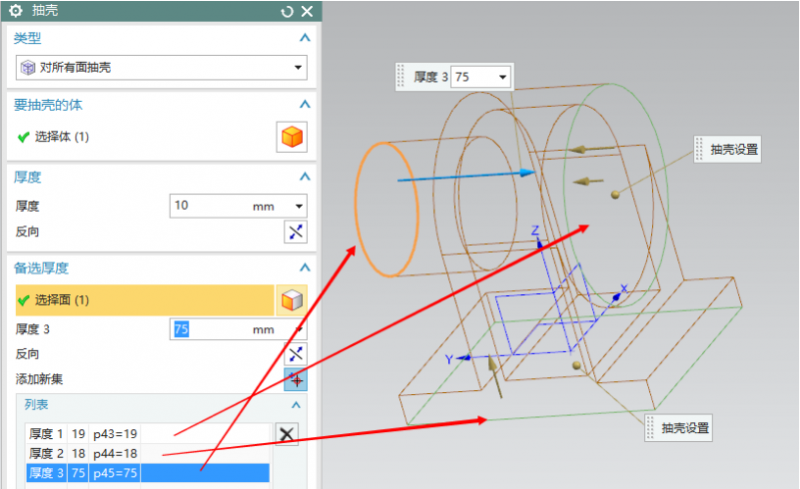

抽壳，对所有面抽壳，根据其壳体特点，尤其是前面的大圆柱有一部分面与主壳体共面，还有一部分有台阶，这样的话，不能利用删除面完成这样的壳体，只能先完成主壳体，再做细节，对左右圆柱面和底面进行不等厚处理

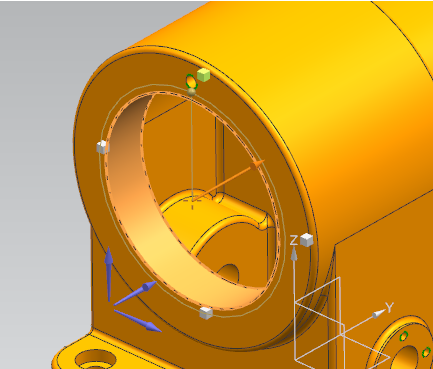

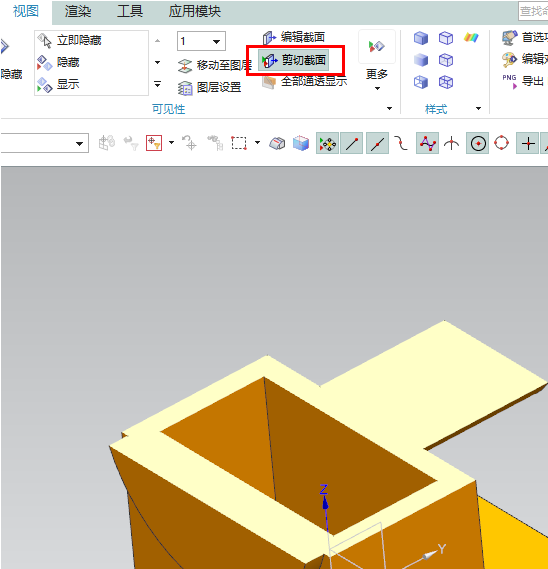

编辑截面，由于是对所有面抽壳，里面形态看不清楚，所以利用编辑截面工具，裁下去一部分露出里面的样子，注意这个是一个显示状态，而不是真正的把实体切下去了。

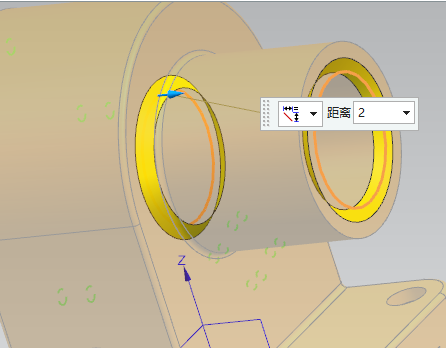

凸台，选择放置面，添加凸出圆柱，点到点定位

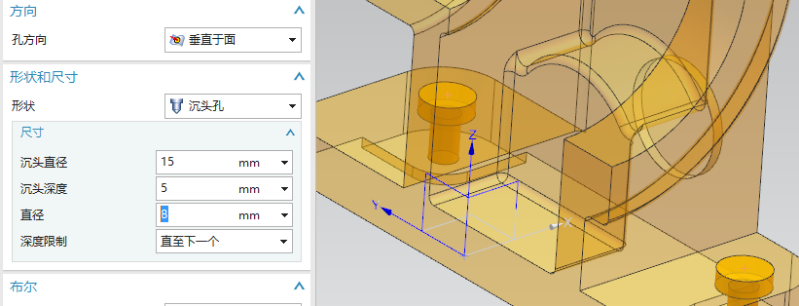

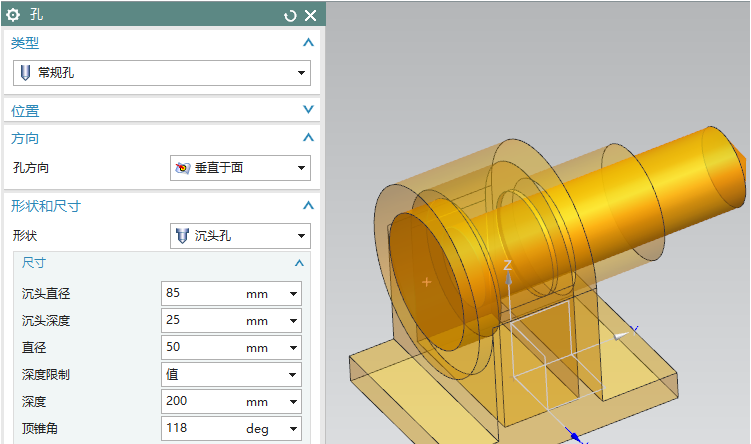

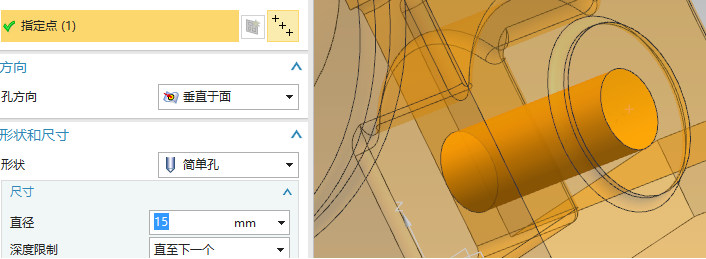

孔，沉头孔，直接贯穿整个轴线，按照参数设置，深度限制一定使用值，因其中间有一段是空心的

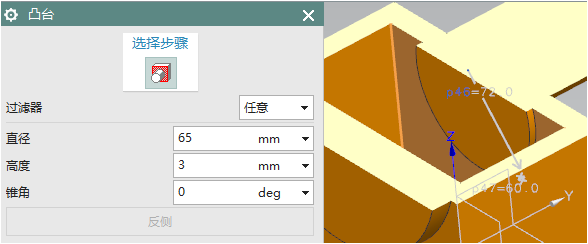

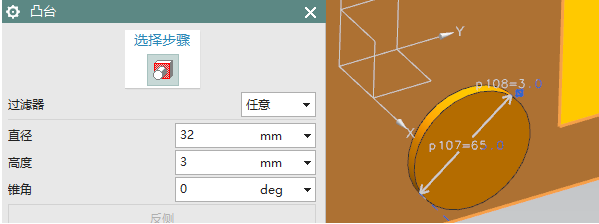

凸台，按照参数进行设置

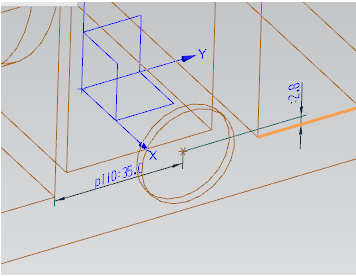

垂直定位2次，依据图纸设置具体数值

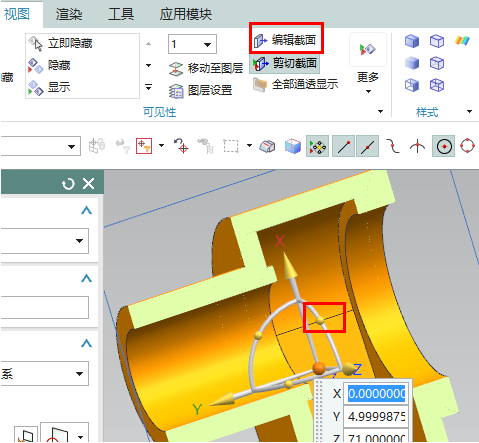

再次使用编辑截面工具，利用动态坐标系进行旋转，剖切掉不需要的地方

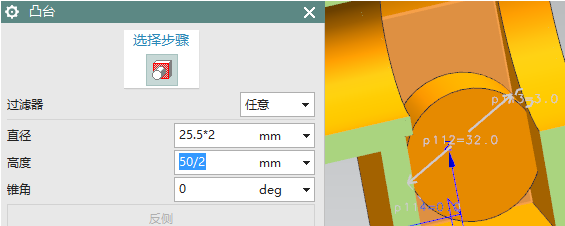

凸台，壳体内部加强块，为圆弧和长方体，两侧有小圆弧，只能添加凸台，找棱边完成，下面再用同步建模命令完成。点到点，做和上一个圆柱的同圆心

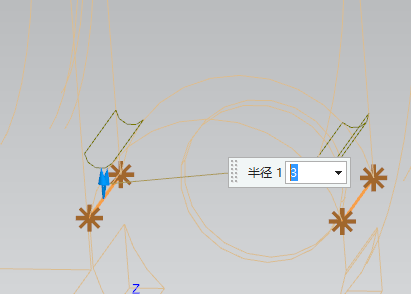

边倒圆，设置半径，切换到线框，选择棱边，在实体情况下，不容易捕捉到棱边

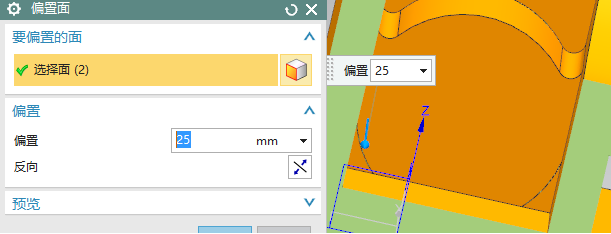

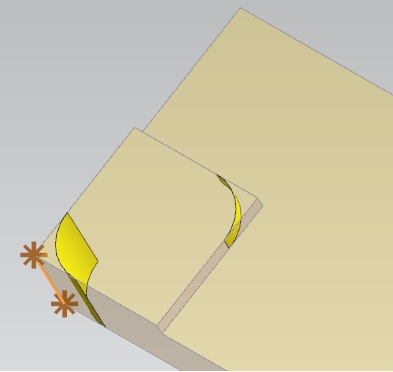

偏置面，把底部缺失的空，用拉伸出面的方法和外侧对齐。

修剪体，整个体剪掉半个，这样可以降低操作步数

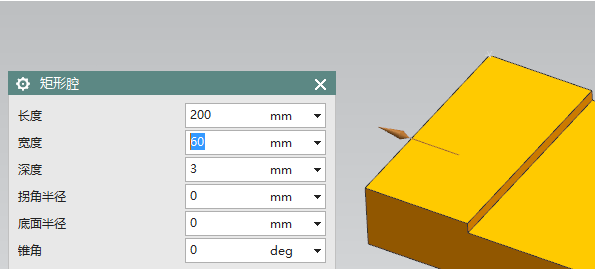

腔体，选择底面为放置面，底面存在两个垂直的腔体，所以要打2次，且每一个腔体都位于底座的正中间，所以按照尺寸设置好后，进行共线操作即可，基准坐标系位于底板的正中间

边倒圆，添加集合的方式，把这些位置的棱边对应添加进来

再次边倒圆，建议大家把上一个和这一个分开到两个命令里，下图中为对一些楞位置进行，上一个是对一些外观位置，先把拐外地方处理成相切棱边，对于修饰棱边的选择也比较方便

孔，沉头孔，没有具体数据，根据形态大概设置，捕捉圆心

孔，侧面凸台打孔

孔，调点，添加偏置，螺纹孔

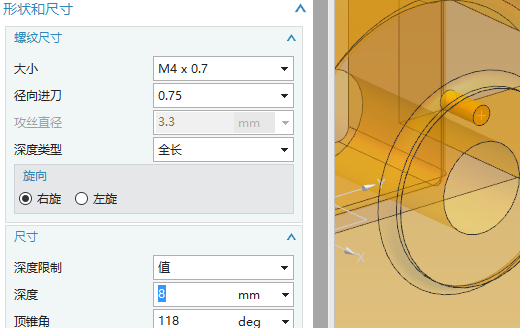

参数设置，深度类型为螺纹深度，深度限制为光孔深度，图纸中没有相关信息，就把螺纹深度和光孔深度统一，所有光孔内都有螺纹

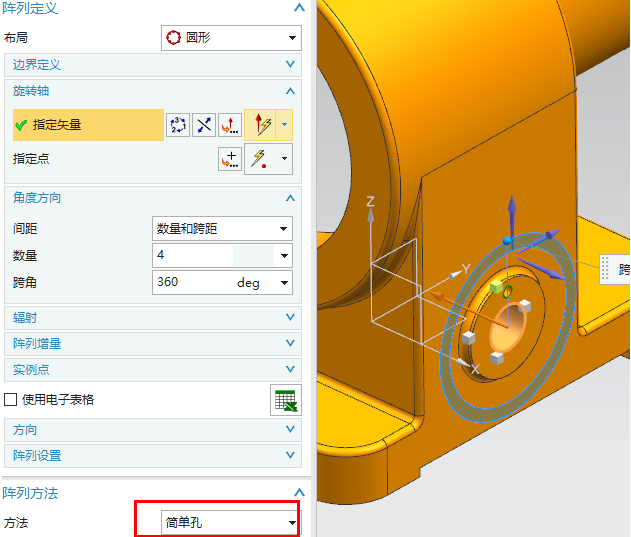

阵列特征，圆形，由于是点构造器打点，方法里切换到简单孔

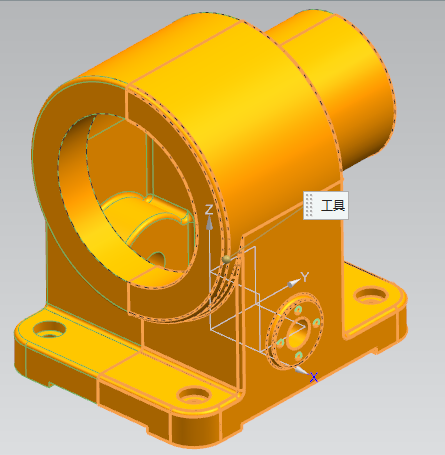

镜像几何体和求和完成全部造型

孔，螺纹孔，da点

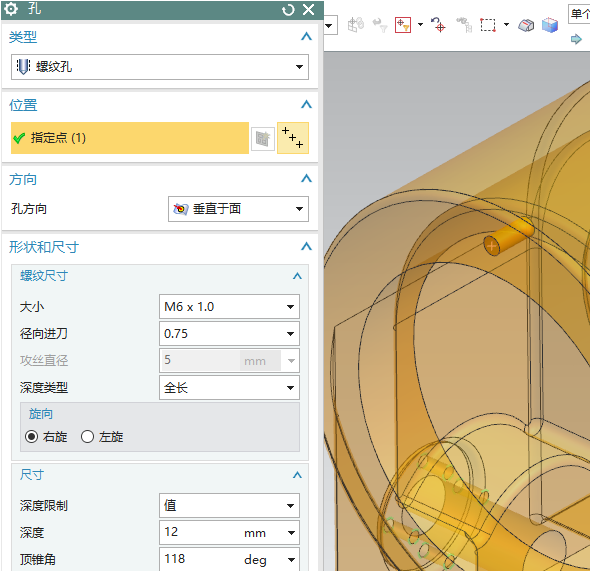

主菜单中，螺纹孔设置

阵列特征

斜角，对称，设置参数，选择相应的棱边

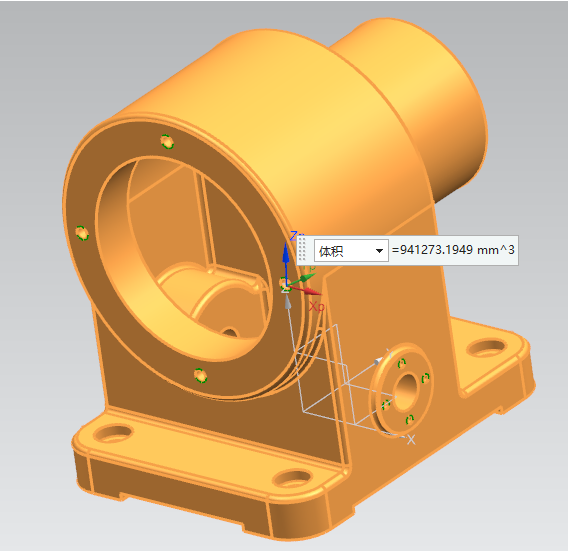

测量体积

NX10 入门图文教程总帖链接，那里有更多的基础知识和实例的图文讲解哦！注重基础，渗透经验，全部为本人多年的建模经验总结，去粗存精，注重软件操作通用性，想学习NX的童鞋们，抓紧点击下面的链接，顺祝大家学习愉快！
