图形分析：中心对正，非均厚抽壳，创建方块，圆柱或者凸台即可完成主体造型，两侧加强筋可以利用拉伸直至下一个来完全封闭.

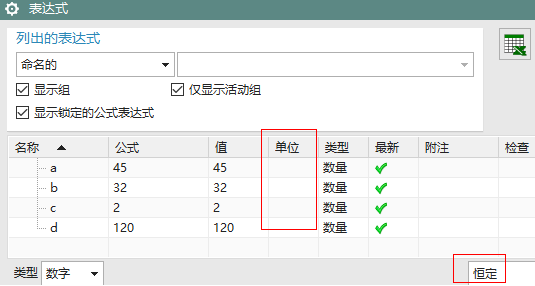

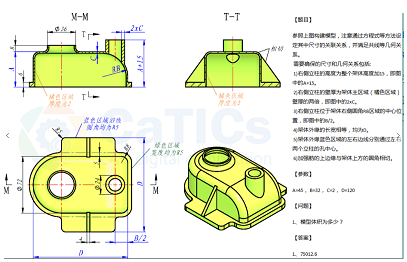

表达式，依据图片建立图形相关尺寸表达式

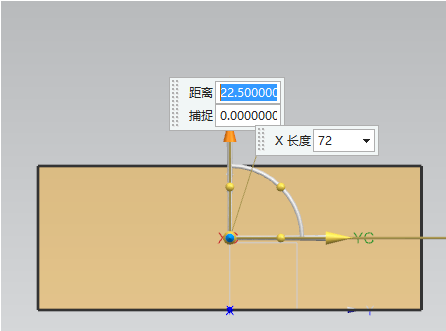

创建方块，依据图形尺寸72、d、a可知，先完成这个方块是比较直接的一个方式，其他的都是以这个基础进行

考虑到后续垫块和凸台，将基准轴面与下表面对齐

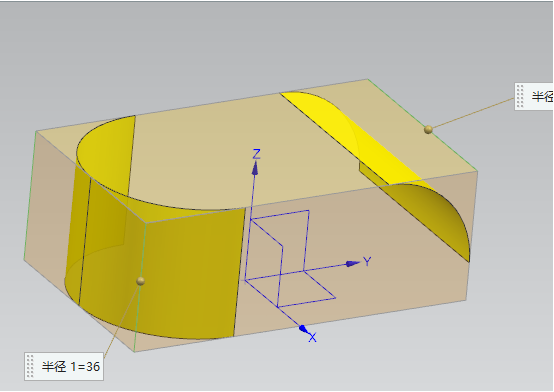

边倒圆，前部为测量，添加集合完成两种大小圆角

再次边倒圆，把直角楞位置进行圆角，使得棱边成为相切曲线，一次完成整个圆角

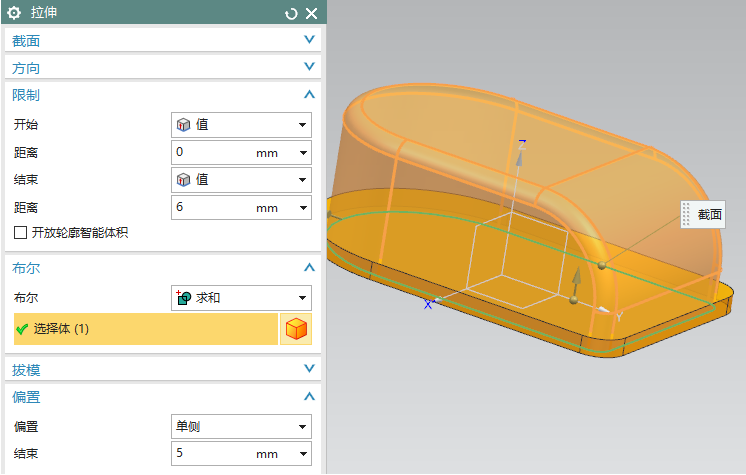

拉伸，依据偏置特点，选择底面边缘，截面里选择区域边界，选择较为快

凸台，选择上表面，设置参数，点到点同圆心定位

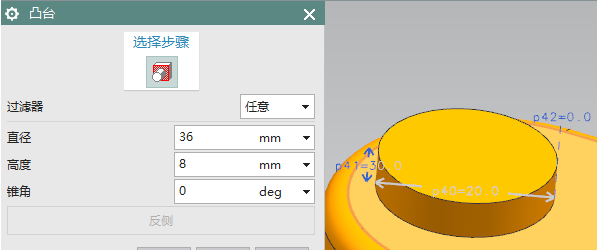

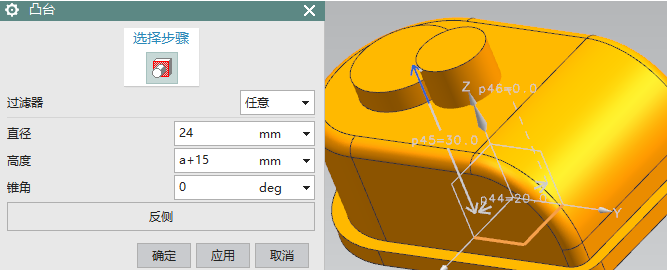

凸台，设置参数，选择基准面，注意方向修改

点到线，实现中心对正；垂直实现b/2定位

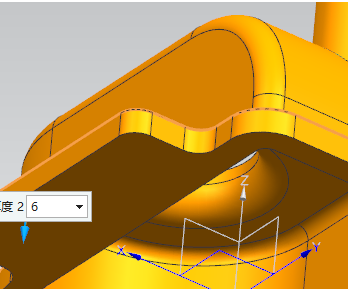

垫块，选择基准面，反向，选择y 为参考方向，长度测量，其他直接设置，注意添加拐角

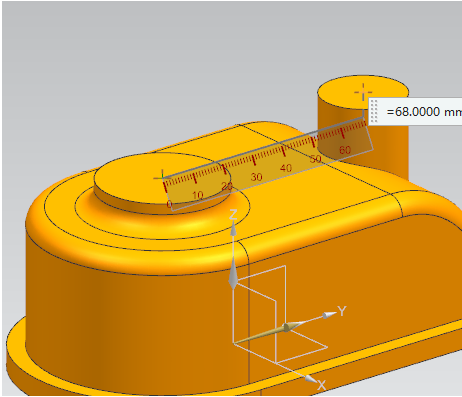

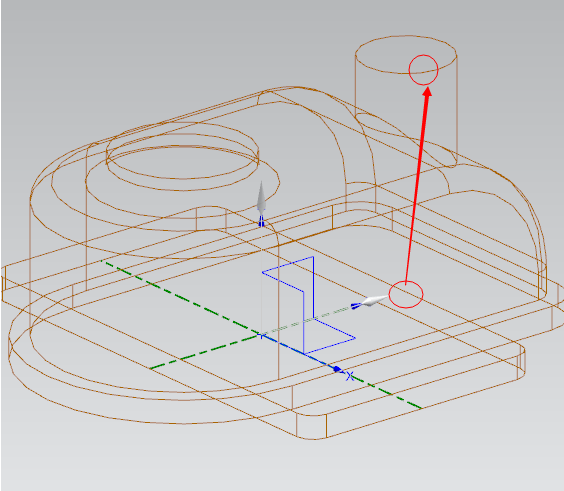

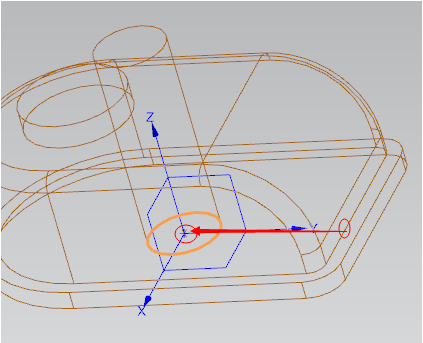

长度方向，需要采用测量，依据图中两个红色中心线对齐特点，使用投影测量，而不能直接利用距离，这两个圆弧不在一个平面上

共线操作实现y周对齐；水平，参考方向与0标注的尺寸线平行，所以选择水平，标注出0的对齐标注

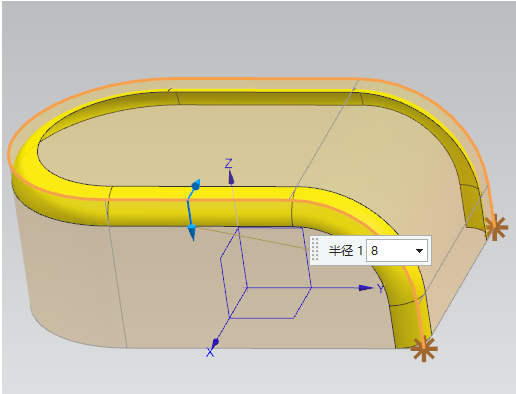

边倒圆，对图示中半径相同的棱边进行圆角操作

抽壳，主体厚度为2，删除两个圆面和底面，注意使用备选厚度，后圆柱面和底面

底面为填实效果

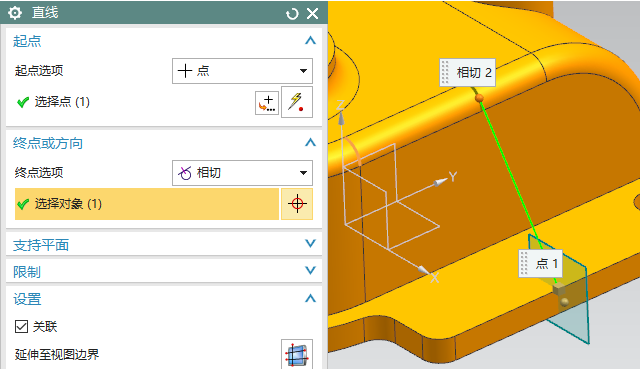

曲线，直线，捕捉中点，选择圆角圆弧，自动把相切投影到中点所在面

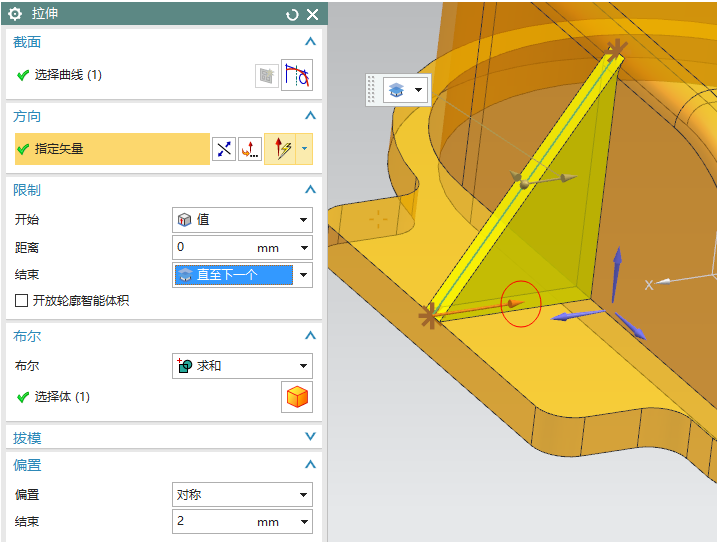

拉伸，矢量方向必须调整为对着要封闭的区域，这样才能使用直至下一个，完成自动封闭，所以选择了x轴方向，偏置里选择对称

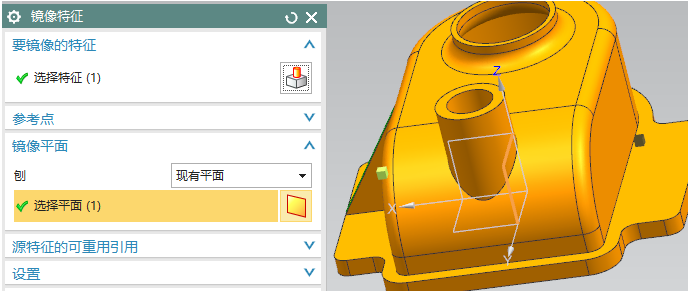

镜像特征，只选拉伸特征即可

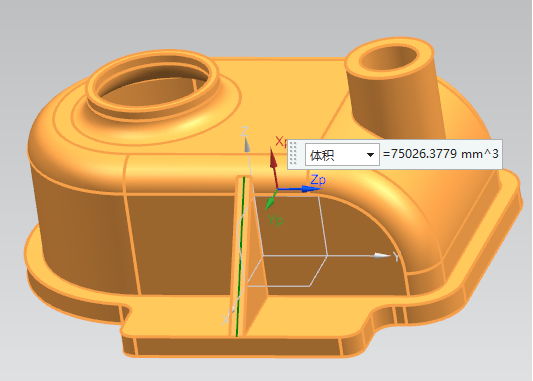

体积

相对偏差=（75026.3779-75012.6）/75012.6=0.01836%<0.5%可以记为正确。
