第59讲 NX10.0 入门图文教程——花纹缸体（螺旋线）

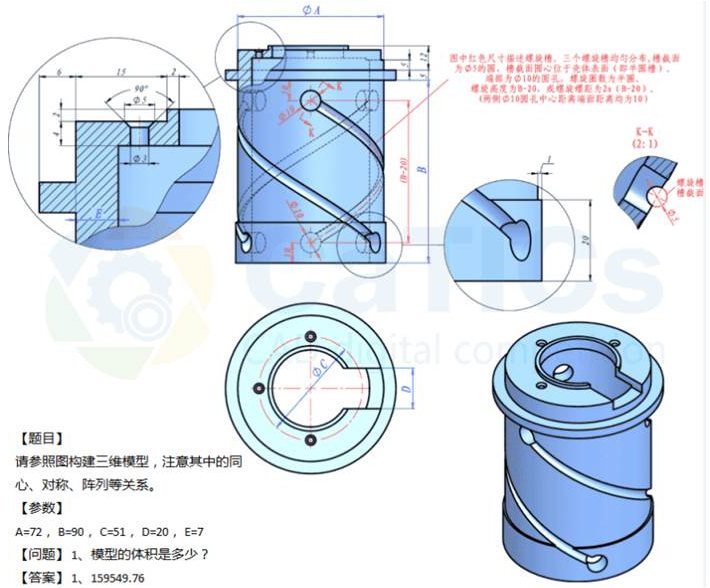

图形分析：该缸体主体为圆柱体，可以采用圆柱体和凸台完成，根据图形标注特点需要把两者结合起来，相对来说较为顺利，内腔为两段圆柱，根据图形标注大多给出的是偏置厚度，所以采用抽壳来完成能减小很多计算量和出错几率。螺旋花纹主要是完成贴面螺旋线，采用管道扣出花纹，两头利用孔直接打即可。

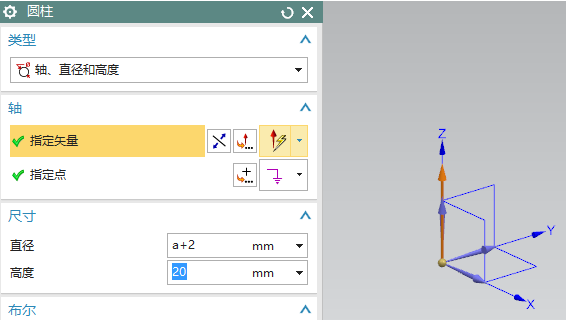

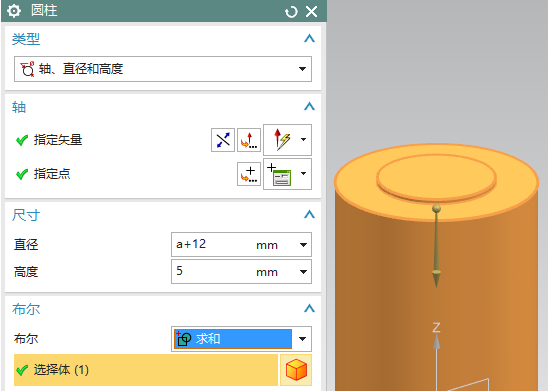

圆柱体，选择基准与底面对齐，根据1mm偏置，输入表达式来完成

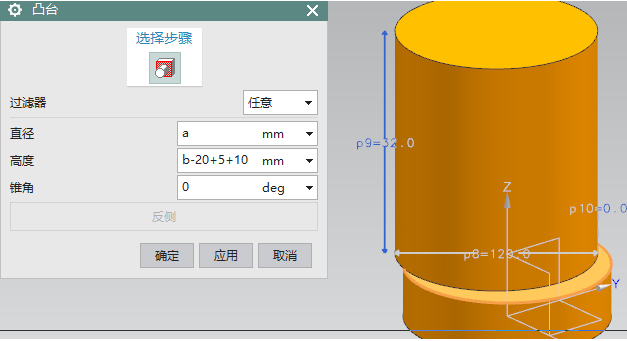

凸台，从上一个圆柱之上的圆柱效果来看，a的为一整段圆柱，考虑到方便，直接作出一整段，只是高度计算需要填写表达式

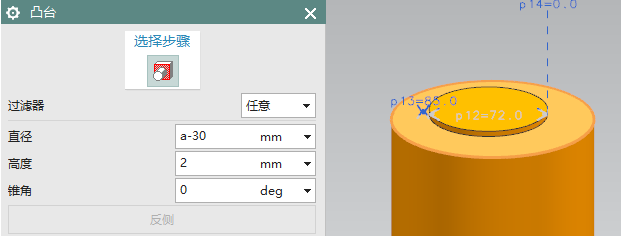

凸台，顶面上直接完成，设置参数，点到点定位

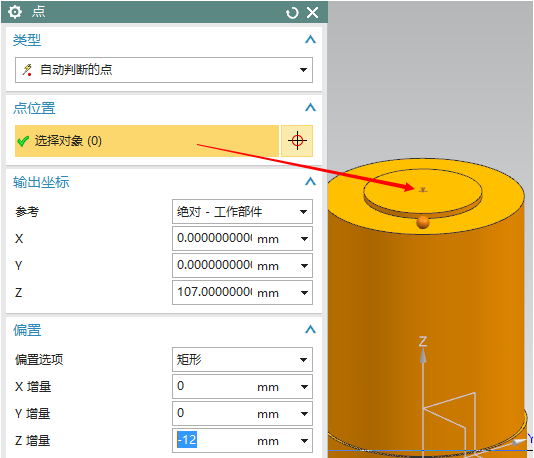

圆柱体，逆向再整个圆柱中间创建圆柱体，根据图形尺寸，以最上面圆弧圆心为基准点，添加偏置

确定后，注意圆柱体指定点一定要添加关联，切换到绝对，回车确定一次，选点方式变成光标，注意此时不能直接切换到自动，那样的话，点方式又切换为wcs，必须要点击对话框的确定，退出点方式，再进入构造器，再切换才能实现绝对形式点坐标，这样的圆柱体才是带有关联的。

抽壳，根据图形特征，所有面的位置都是以面之间的距离偏置完成，所以，备选厚度的设置相对较多，注意操作

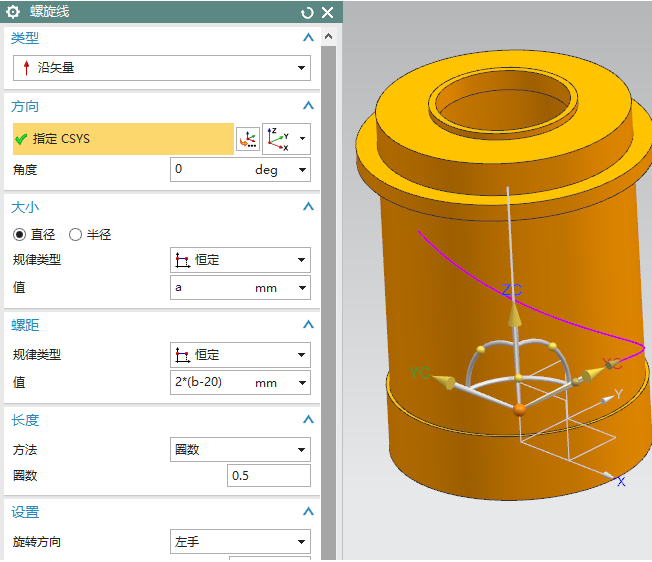

螺旋线，观察图形，该段螺旋线为旋转180，从圈数上来看应该是0.5圈，360记为1圈，开始位置为距离底面圆心10位置，直接在绘图区旋转wcs坐标系中zc轴添加一个10mm距离，直径为盘绕圆柱面面的直径设置为a；螺距为旋转360时，从开始到结束位置垂直高度，根据图形半圈的情况为b-20，如果是1圈则乘以2记为螺距；方法切换到圈数，填写0.5；注意此时应注意调整螺旋线开始的位置，要和图示位置对应，通过旋转球点修改，当起点对应好以后，再观察螺旋的方向，也就是右手还是左手，通过这样的一系列设置即可完成图示的螺旋线。

管道，选择螺旋线，设置直径，求差，为多段，这样的误差相对较小，虽然可能面看起来不好看

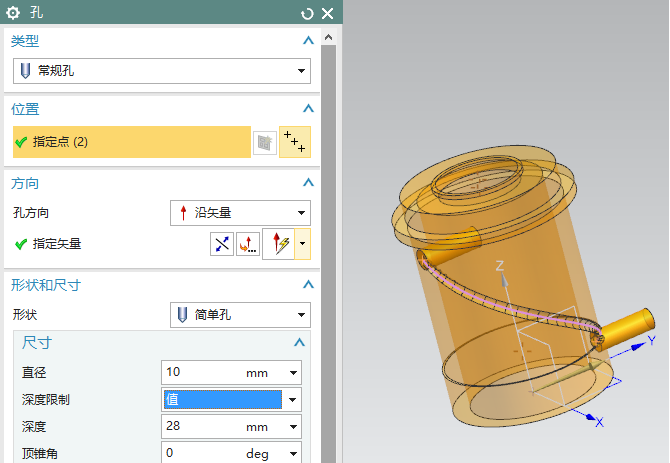

孔，直接捕捉螺旋线开始和结束的端点，由于这两个位置比较特殊，可能用垂直于面无法实现，切换到矢量，自动形式，自动选择y方向，虽然点可能没有把实体都穿透，但是可以通过选择延伸开始这个功能把整个壁穿透打孔，深度限制要使用值的形式，因为直接选择了两个点，二者这两个孔位置不同深度方向的情况不同，只有值一项他们可以共同使用

阵列面，特征较多，利用面的形式去阵列，把孔和管道面选择上，管道面使用特征面或者相切面即可

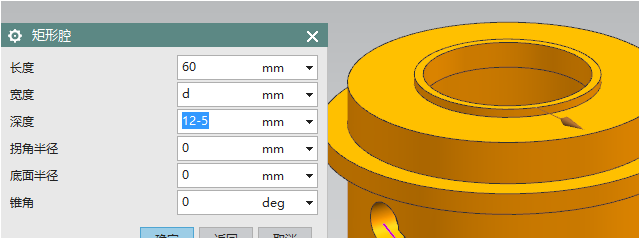

腔体，选择最上面的表面，依据图形形态，选择相应的参考方向，设置参数

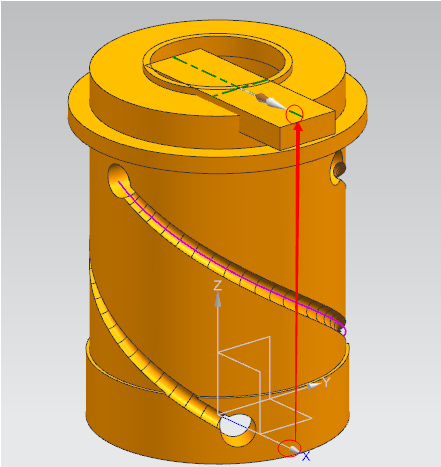

共线操作，中间共线操作即可，两头没有碰到已有实体所以不需进行定位操作

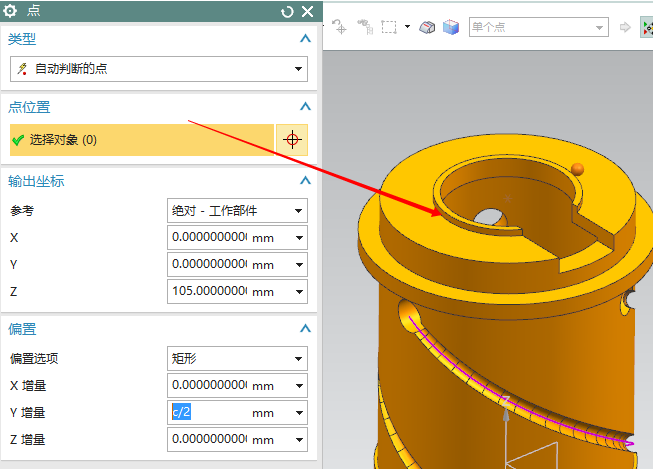

孔，点构造器，捕捉台阶下圆心进行偏置

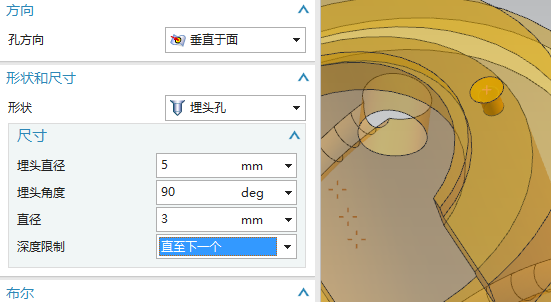

确定后，埋头孔已经参数进行设置

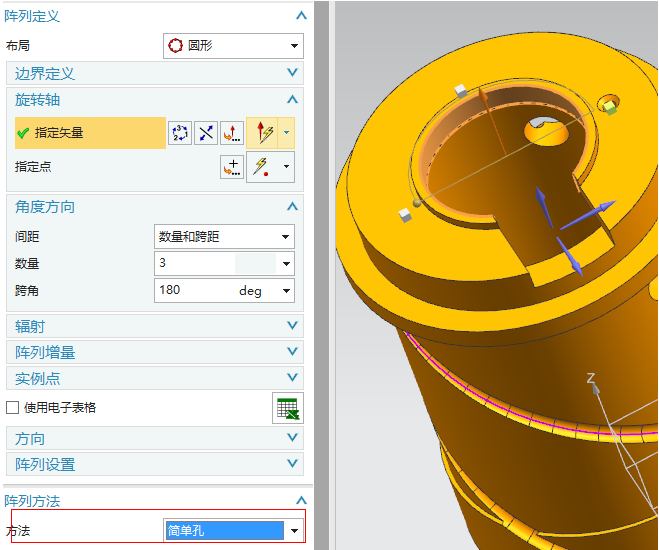

阵列特征，阵列方法选择简单孔，因为是打点形式创建的孔，没有办法发生变化，矢量直接选择圆柱面即可

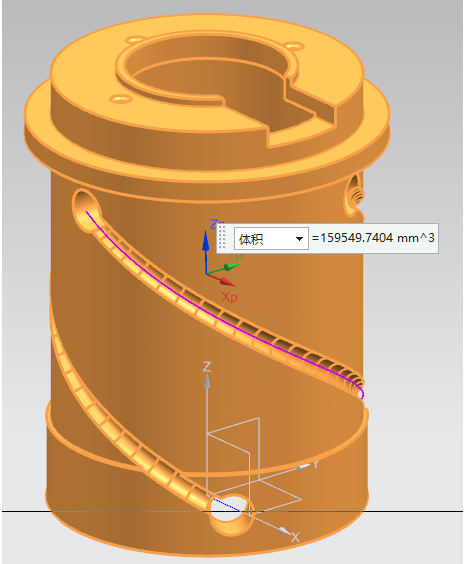

体积如下
