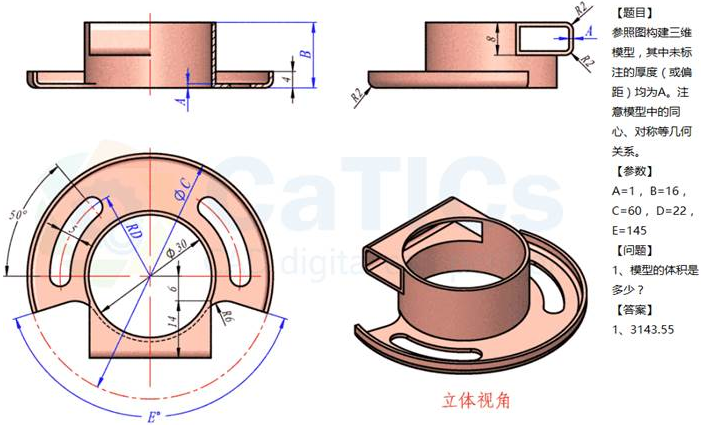

图形分析：该壳体整体比较规则，只有顶部的方形壳的抽壳有点特别，不能与其他位置合并为一个整体一起抽壳，从左视图可以看出该壳体四周为壳体，所以这个方体必须是一个完整的正方体抽壳，再结合一些同步建模命令即可完成整体。
圆柱体，完成底圆柱体

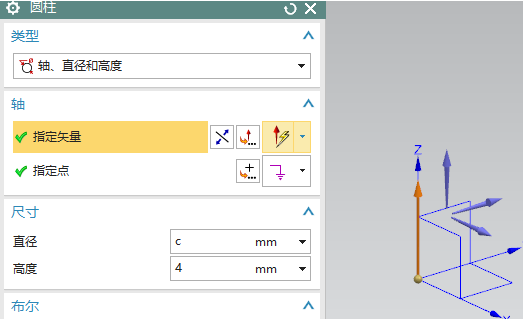

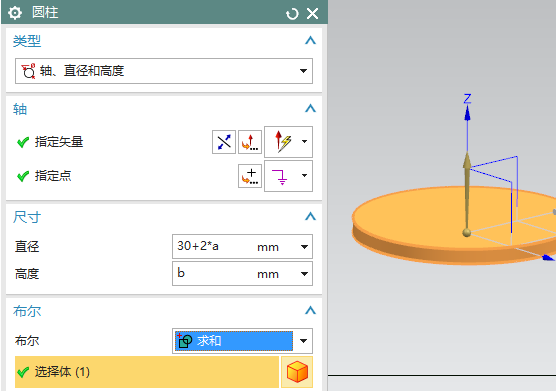

圆柱，根据图形标注情况，直径为30+2，高度为b，直接在原点位置添加圆柱求和，利用凸台的话，还需要进行高度计算

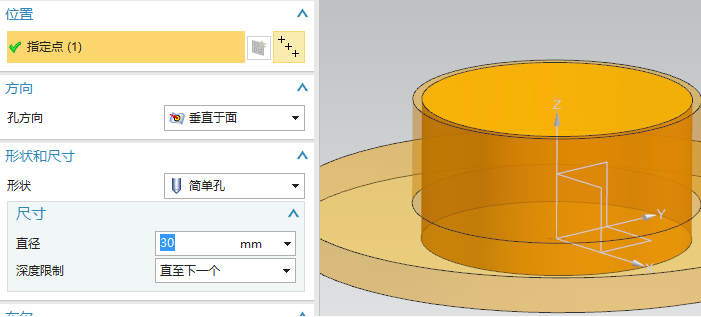

孔，捕捉圆心，设置孔参数，由于这个部分壳体整体特点比较特殊，所以中间需要打出一个孔面，这样在抽壳的时候，和外部大圆柱重叠的部分才能保留住壳体

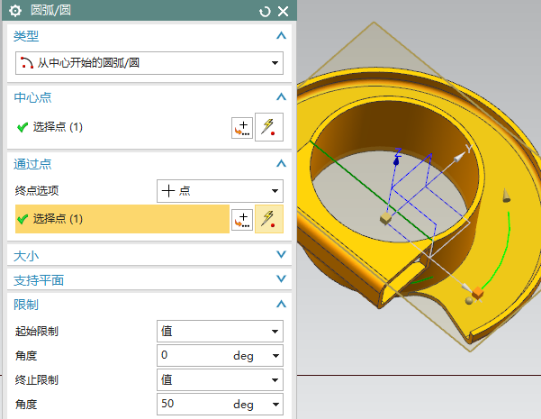

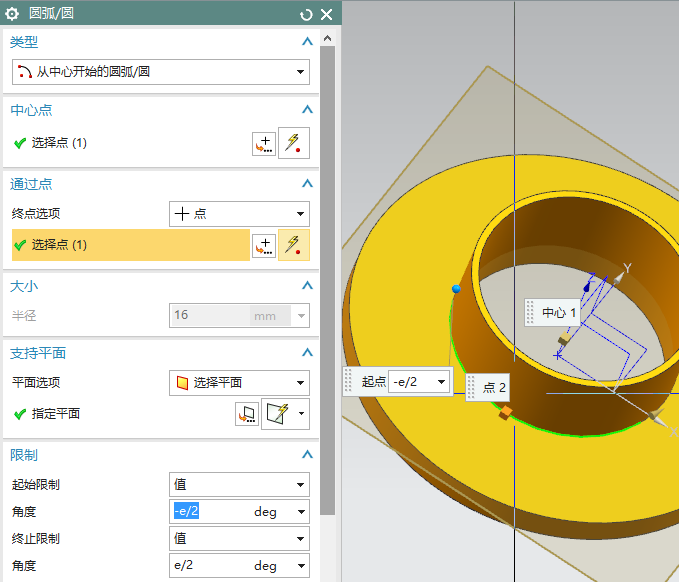

圆弧，选择上表面，捕捉圆心，终点选择象限点，设置角度，对称位置添加负向角度实现对称

拉伸，选择圆弧线，添加偏置，拉出实体与原有实体求差

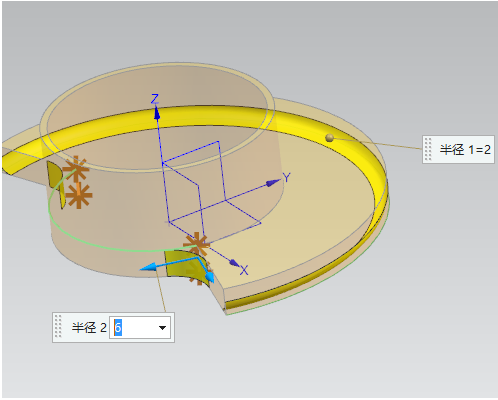

边倒圆，添加集合的形式，添加棱边即可

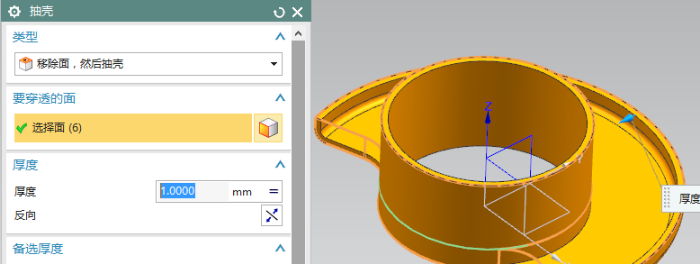

抽壳，删除相应的面，大家看，中间圆柱和底部圆柱重叠部分，由于孔面的存在而没有缺失重叠部分

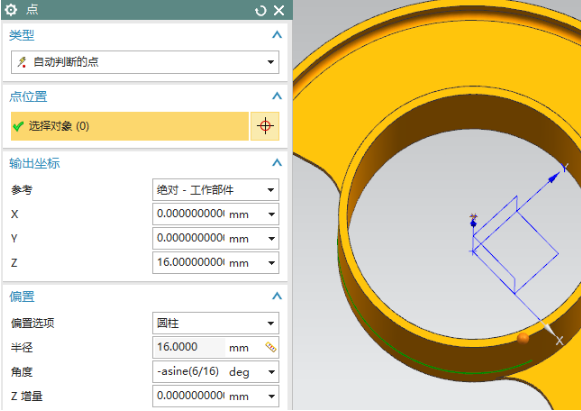

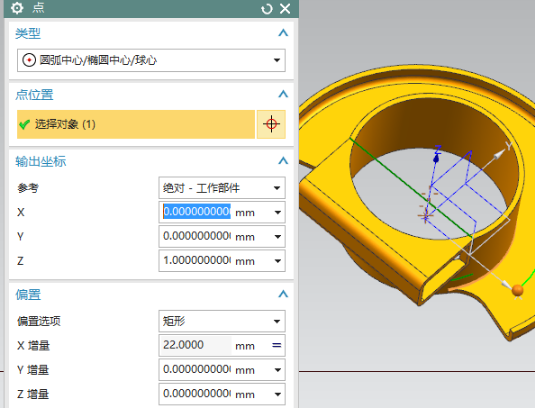

直线，点构造器，捕捉顶部圆柱圆心，添加圆柱偏置，半径采用测量半径，角度，依据6和半径，进行反三角函数计算出角度，直接找到圆弧上的点

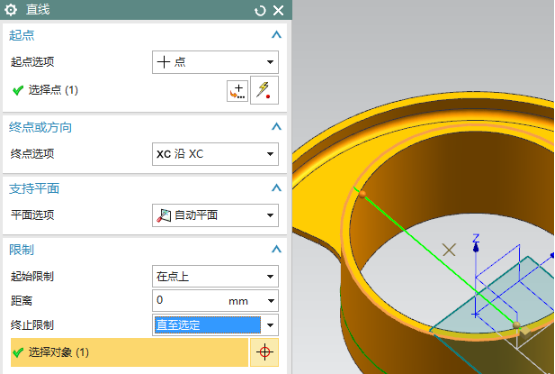

确定后，拉出直线x方向对齐的直线，终止显示切换到直至选定，选择圆弧，完成整个一个段直线绘制

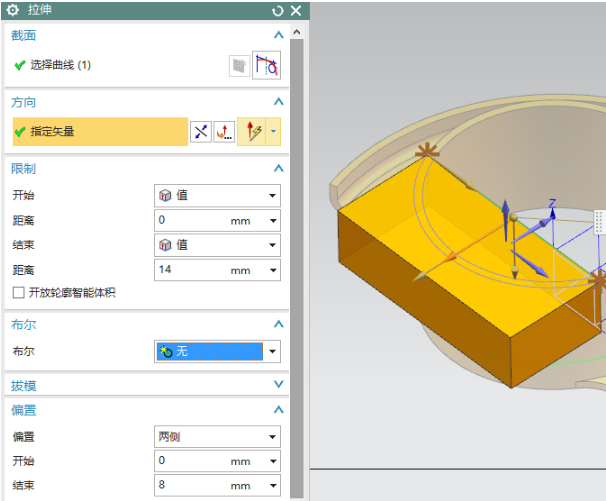

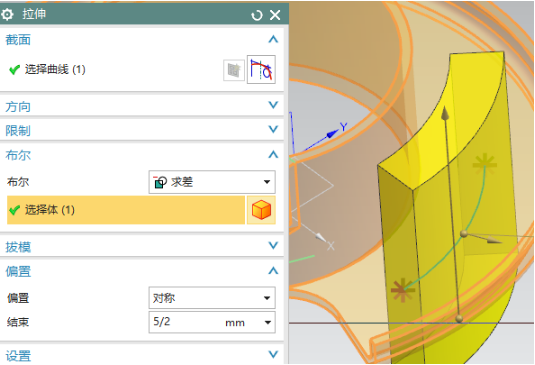

拉伸，选择该直线直接拉伸成实体，但是不要求和，这个实体要经过处理才可以与原有实体进行关系计算，这个拉伸一定要保留一个完整的正方体

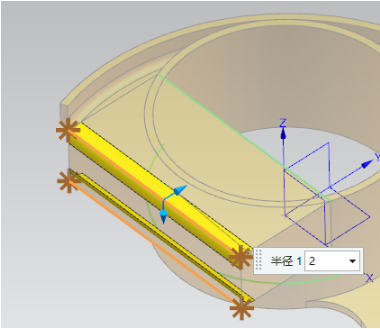

边倒圆，设置半径选择前段棱边

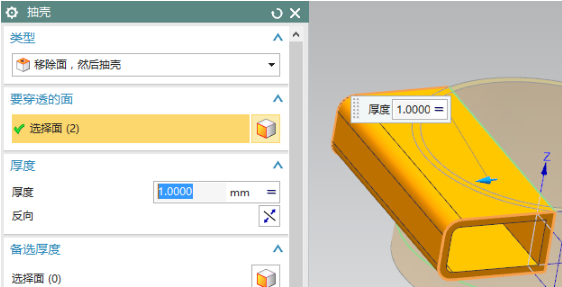

抽壳，把两端面删除，从下面这个壳体可以看出，保留完整方体，才可以抽壳出四周壳体

求和，把两个壳体求和为一个整体

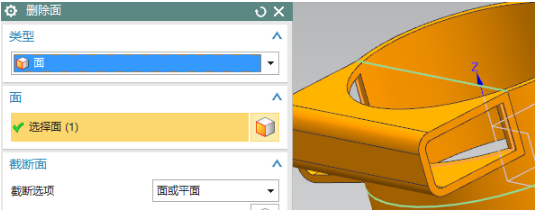

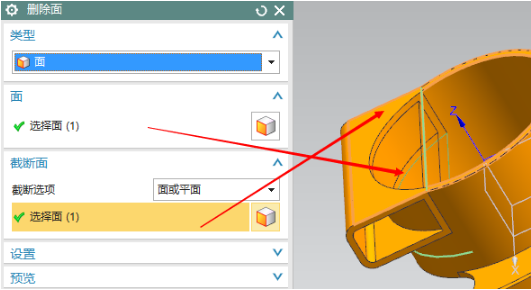

删除面，把孔内多余的下表面删除，并添加截断面才可以成功

删除面，再把方体内的圆柱面去掉

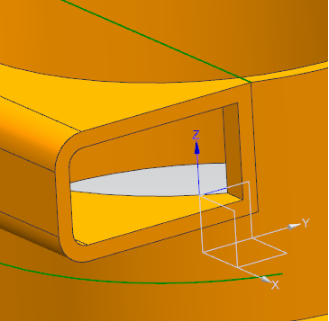

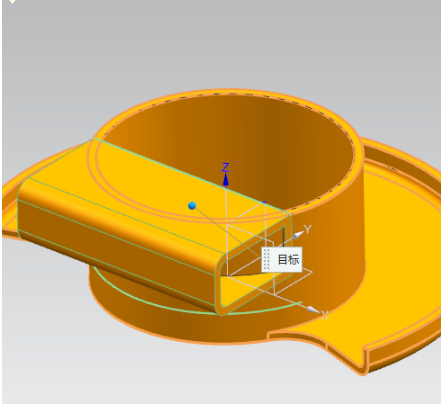

大家注意观察下图这个位置，这个就是四周壳体的效果，如果不是一个完整的正方体的话，这个位置就没有壳体形态了，这个就是为什么拉伸的时候保证一个完整方体的原因

圆柱，选择壳内表面，捕捉圆心添加偏置

确定后，设置角度

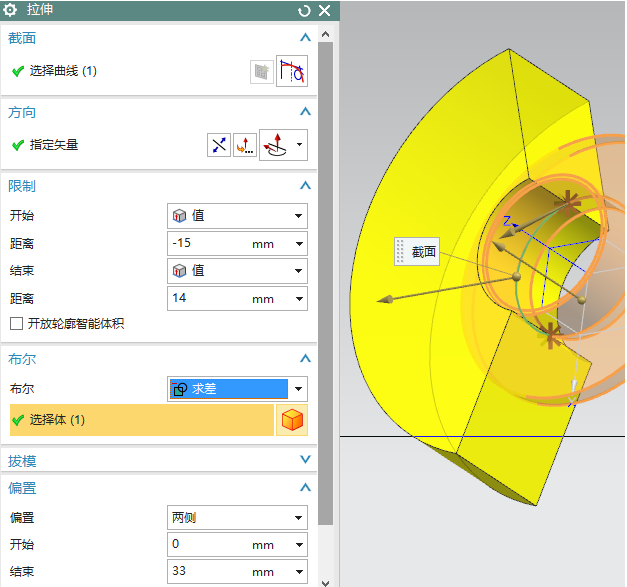

拉伸，对称偏置，开始和结束只要跨域整个壳体即可，求差

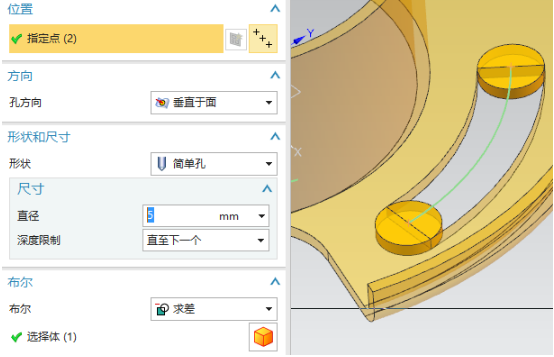

孔，直接捕捉棱边中间或者圆弧端点，添加孔

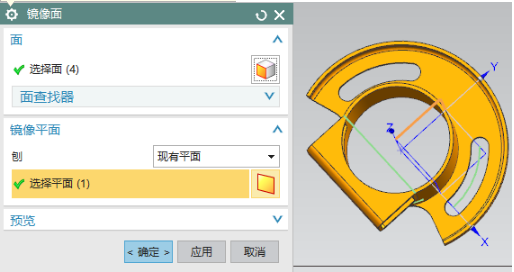

镜像面，选择面，快速选择里选择想切面，进行镜像

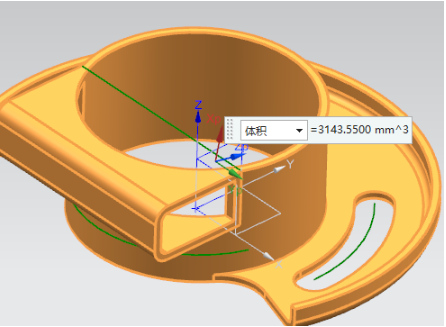

体积
