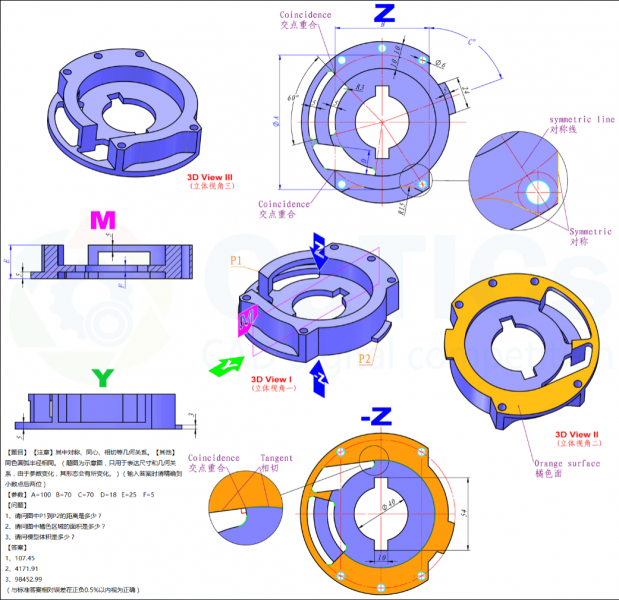

图形分析：该造型特点涉及到许多曲线操作方法，不像以往造型只需要简单曲线工具，比较难找的就是5个孔的位置，由于对称但是两侧数目不相同，所以如果使用镜像的话，也需要另外调整，我们如果使用阵列中的列表即可实现这样的造型。

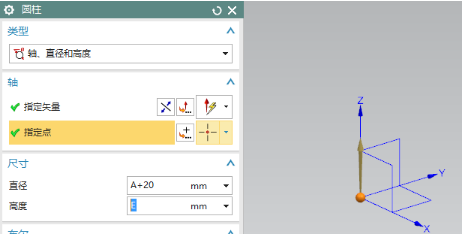

圆柱体，以绝对0点，创建最大轮廓圆柱

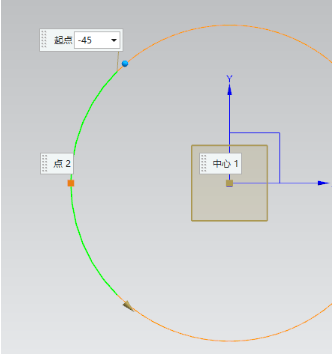

曲线，圆弧，圆心形式，直接捕捉圆心，终点捕捉象限点，两侧角度任意即可

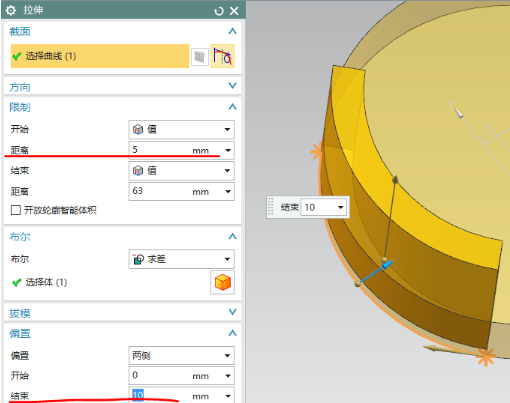

拉伸，选择圆弧，控制开始位置，添加偏置，控制结束位置，注意单挑线上箭头方向，控制者偏置的正负，尽量使偏置为正数

阵列特征，圆形阵列，目的是添加z方向的位置，直接完成通槽

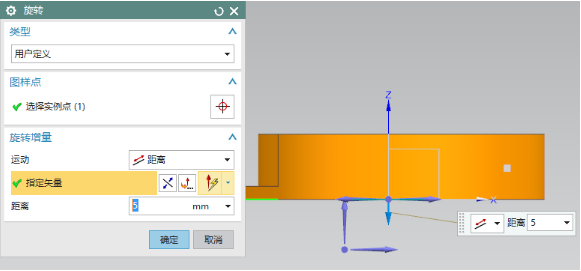

选择实例点，右键，旋转，用户定义，距离，选择房子设置一个大于等于5的距离即可，这样就可以实现整个圆柱的贯通

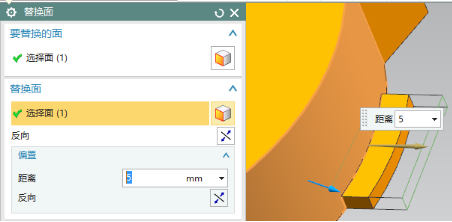

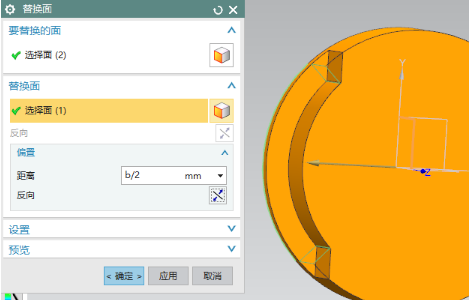

替换面，倾斜面替换为基准平面，添加偏置距离

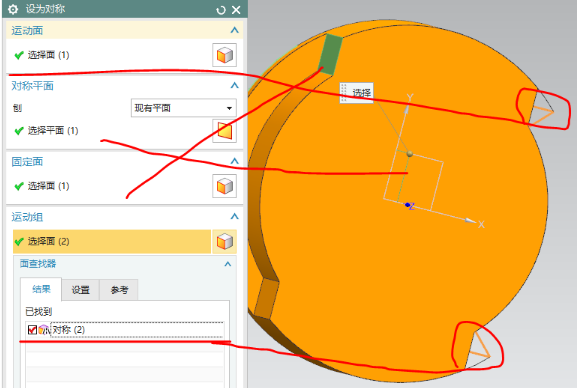

设为对称，选择另一侧斜面，同时运动组里勾选对称，直接实现2个面的运动，对称平面为中间基准面，固定面指的是以对称基准位置面

垫块，选择基准面，选择x为参考，长度大于外圆柱面半径即可，宽度和高度要准确

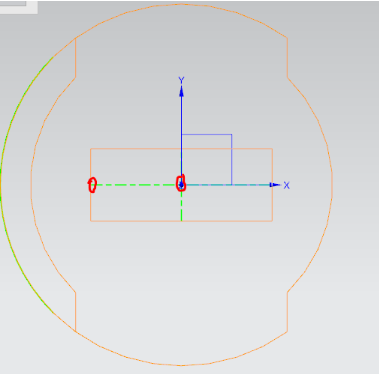

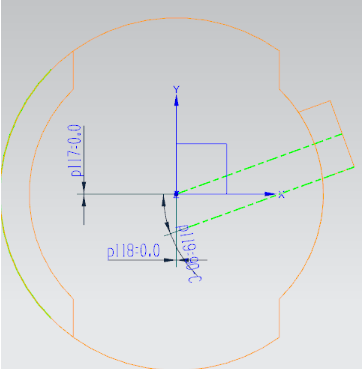

定位操作利用垂直两次，做出基准位置和中心线左侧端点距离为0，再添加角度以c为基础进行计算，根据实际选择的情况来做出判断。

定位为0的目的是位置好找，由于角度不是45度，如果设定距离后，另一个距离还需要进行计算，而且无论怎么定位，这个垫块都是再已有实体内部，所以不需要设置距离，设置为0是最好的选择。由于基准面添加，选择基准位置时，可能会出现不同角度情况，可以先任意设置一个，再逆向编辑位置。

替换面，矩形面替换为偏置同心圆弧面

孔，沉头孔，选择下面的圆心，根据图形标注，下面标注尺寸比较直接，所以从下面开始创建

孔，简单孔，直至下一个，直径由于和沉头直径相同，采用测量方式

曲线，圆弧，以顶面为绘制平面，捕捉圆心，终点直接捕捉即可，设置角度

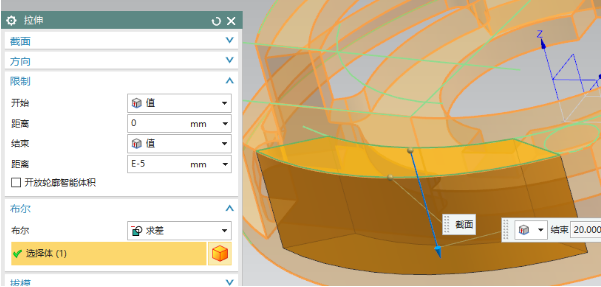

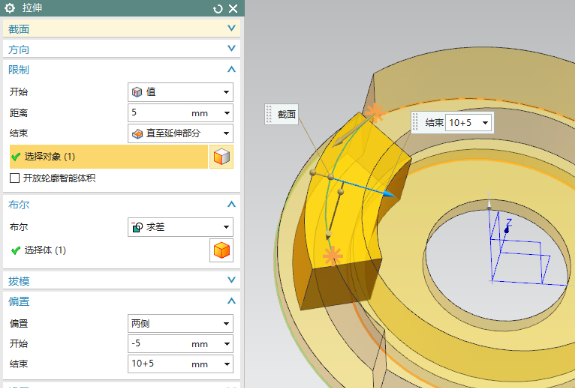

拉伸，控制开始位置，贯通或者大一些直接挖腔，添加偏置，同时注意偏置距离正负

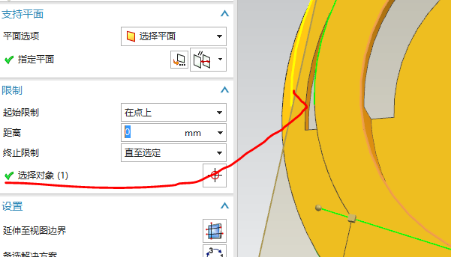

直线，选择上表面为绘制平面，捕捉端点和切点，终止位置用缺口圆弧进行截断，便于后续圆弧绘制

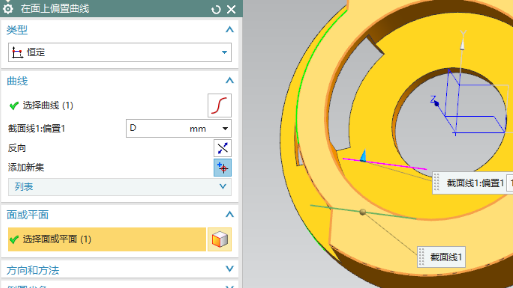

面上偏置曲线，选择直线，再选择一个放置平面即可产生偏置，设置距离d

曲线长度，直接进行延伸即可，关联里，原曲线可以保留也可以隐藏。
曲线，圆弧，选择上表面，直接捕捉圆心，终点选择上以直线端点，限制里添加直线为截断，或者大一些也可以。便于后续拉伸进行截断

直线，选择上表面，直接捕捉圆心和切线端点

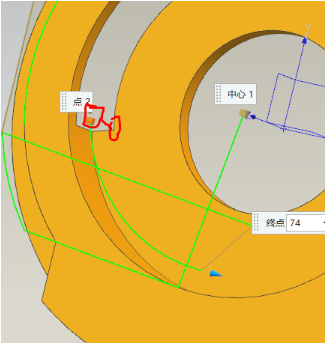

圆弧，选择上表面，捕捉圆心，和前面步骤的缺口端点，依据是同圆弧特点

拉伸，启用交点处截至，直接选择封闭的线条进行拉伸求差

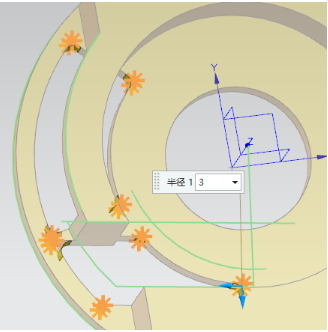

圆角，设置半径，直接选择棱边即可

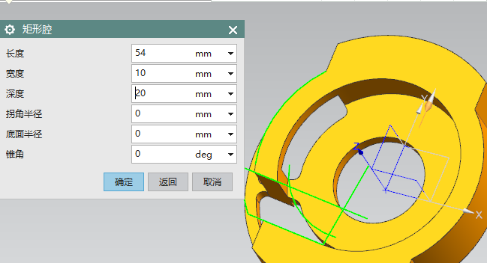

腔体，矩形，选择中间台阶板，依据参考设置参数，定位时，两次共线操作实现中间对齐。

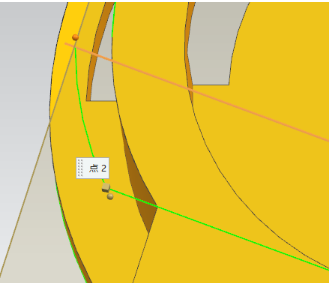

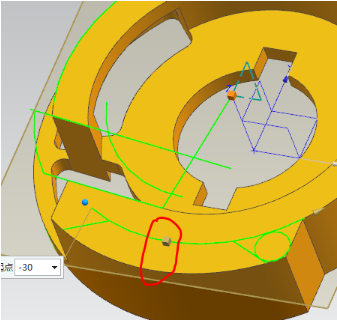

圆弧，三点圆弧，选择上表面，这三个切点的顺序一定注意选择，棱边圆弧长度不足，选择顺序颠倒的话，可能会错乱，起点和终点为两个圆弧边，中点选择直线棱边，也就是先掐住两头再找中间

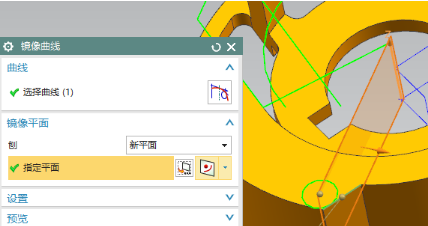

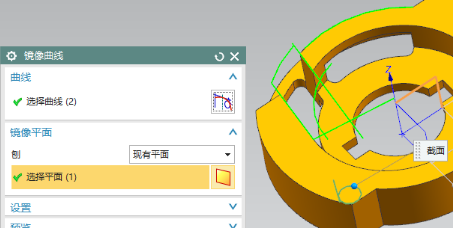

镜像曲线，根据对称信息，选择创建平面方式来完成曲线镜像，直接选择z轴和圆心

确定后，把直线进行镜像一份

镜像曲线，把圆弧和直线直接以基准面进行镜像，便于后续阵列时角度测量

曲线，圆弧，上表面，直接捕捉圆心，终点使用点构造器进行10偏置，限制里直接拖拽的大一些即可

拉伸，启用相交处截至，选择封闭范围，控制结束位置，求差

圆角，设置半径，直接选择棱边即可

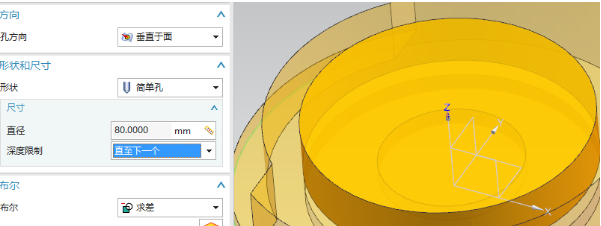

孔，直接捕捉圆心，直至下一个打通

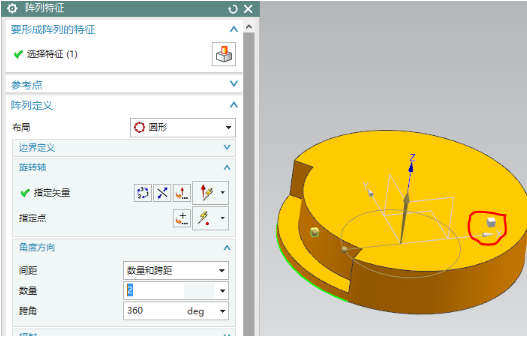

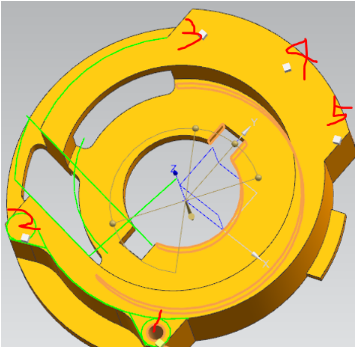

阵列特征，选择孔特征，切换到列表，个数填写总数5个，依次设置这几个孔的角度

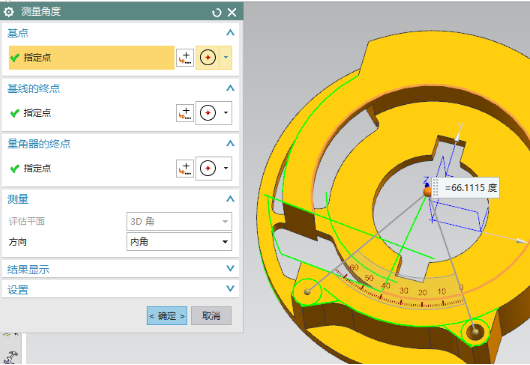

1和2之间角度间距采用测量，2和3之间间距，（360-采用测量角度*2）/2，3和4采用测量角度/2，4和5道理相同

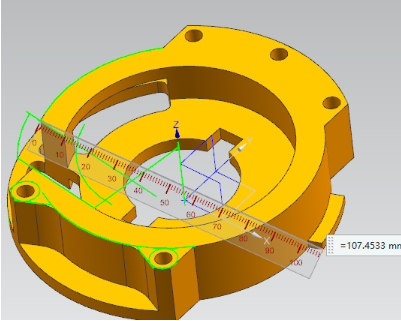

上面的列表中，角度测量或者表达式主要以下面这个角度为主

距离

黄色面

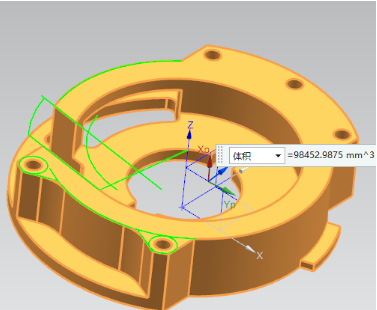

体积
