第90讲 NX10实例教程——轴承支撑底座（对称特征中关联添加以及差异细节调整）


图形分析：该造型中规中矩，其中包含一些非对称细节，给造型造成一定的困难，需要使用同步建模方法来进行逆向修正，需要在断体时考虑镜像位置，才能方便造型。

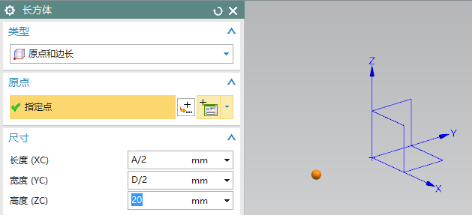

块，长方体，完成底座的1/4，角点进行y方向偏置

确定后，设置半侧长度和整体高度

斜角，根据图形标注选择偏置和角度，这个斜角要先制作，考虑中间在这个位置还有一个等高的圆弧突起，所以先做斜角才方便区分高低面。

圆角特征也要先进行制作，也是为了便于区分中间等高部分，利用添加集合方式添加两组圆角

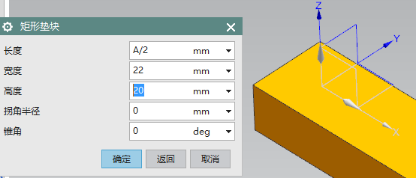

垫块，基准面添加，1/4部分完成，依据参考设置参数

圆角，先完成全圆角形态，便于底座棱边圆角操作

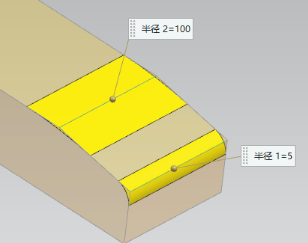

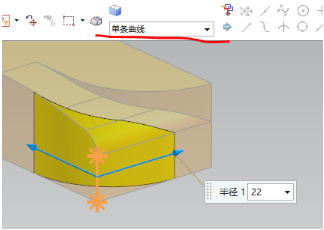

圆角，过滤器为单条曲线，选择底座棱边，这个棱边和上面的圆角棱边是相切状态，所以要设置单条，否则不能完成此处圆角，这个圆角和上一个圆角在同一个命令里利用集合方法无法完成，只能分开2个命令处理。

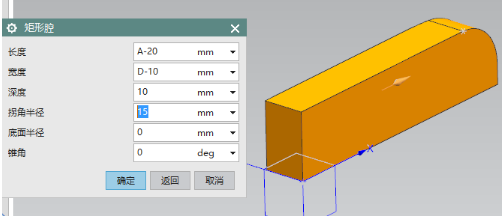

腔体，矩形，完成底座内部腔体，选择底侧表面，和参考边，按照整个参数进行设置，添加拐角半径

定位操作选择共线操作即可，2次，这就是按照整个参数设置腔体的好处，便于定位。

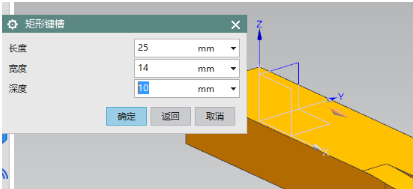

键槽，矩形，选择上表面，和x方向为参考，定位时，只需要点到点的同圆心即可

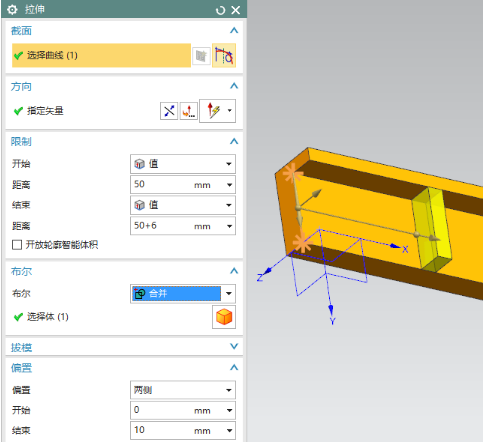

拉伸，加强筋，由于有现成的棱边，采用拉伸完成，依据图形标注设置距离，进行求和。

垫块，选择上表面和参考，设置参数，由于底部已完成内腔，所以不能从基准面进行添加，只能选择上表面，高度进行表达式计算

垫块，选择上标明和参考，高度利用测量长度方法，和上一个垫块同高，其他正常设置

圆角，设置半径选择棱边

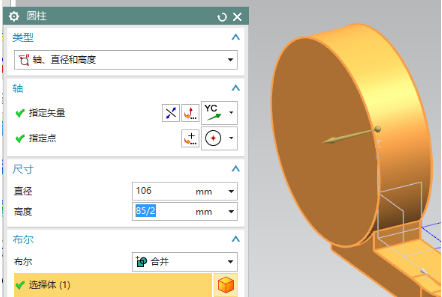

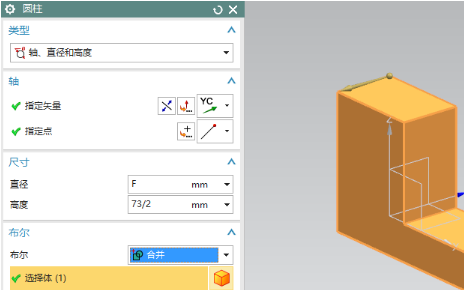

圆柱，捕捉棱边端点和选择方向，设置参数并求和，垫块先行，便于圆柱找圆心，不用设置点偏置了。

圆柱，捕捉圆心，设置参数，进行求和操作

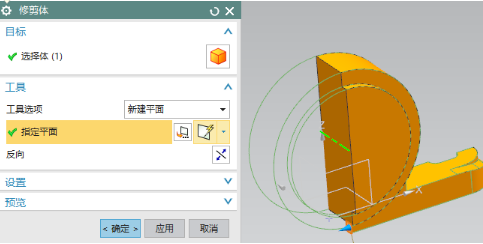

修建体，以新建平面进行实体修剪，目的就是修剪出1/4圆柱体

修剪体，再次修剪直接捕捉圆心即可

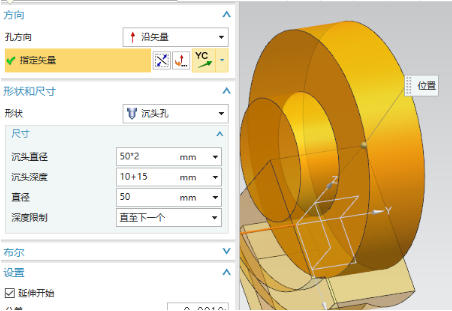

孔，对特征进行精简后，保留2段阶梯孔，使用沉头一次完成，由于是1/4情况，所以需要手动指定矢量。

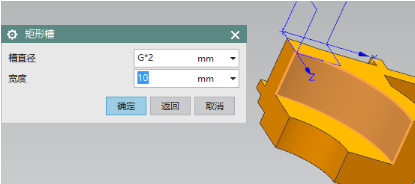

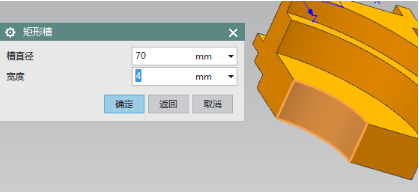

槽，选择圆弧面，完成中间大圆柱槽，设置槽一半宽度

槽，选择外侧圆弧面，设置参数，根据等长特点

定位时，以中间圆弧线，这样便于测量半长

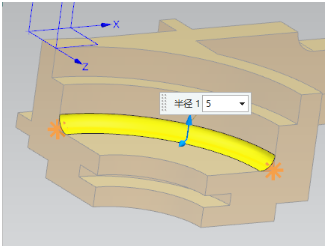

圆角，设置半径，选择棱边

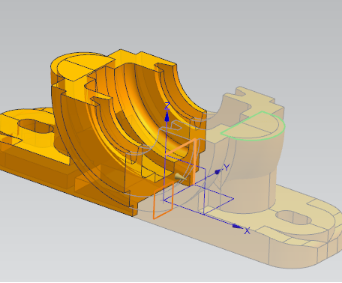

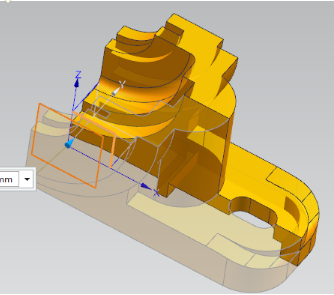

镜像几何体，以基准面进行进行半体镜像，根据图纸对称侧圆槽尺寸不同，所以在这个位置进行镜像处理，使用同步建模命令对其他细节进行完善。

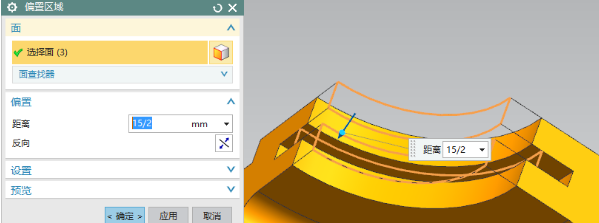

偏置区域，根据图形标注特点，虽然内圆弧直径不同，槽的深度是相同的，因此要平行移动这些同圆心的面

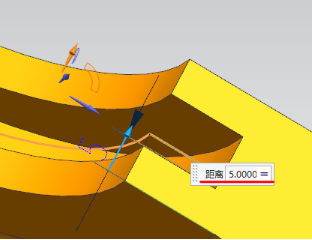

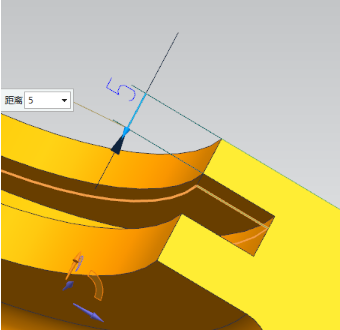

线性尺寸，按照标注，以两侧为固定界限，修改距离为5

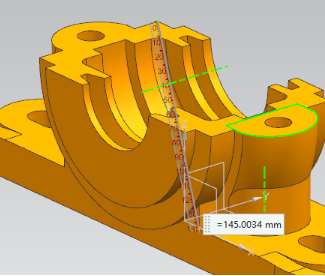

线性尺寸，以内测为固定界限，数据采用表达式引用，引用上一个距离，表达式中利用特征过滤，方式查找。

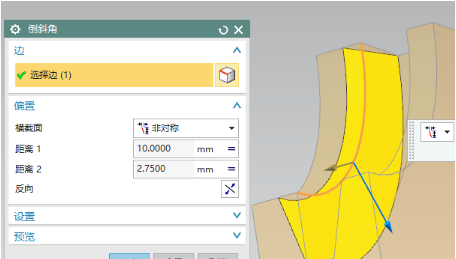

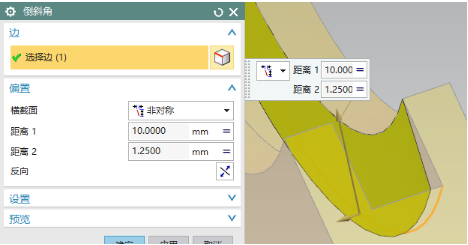

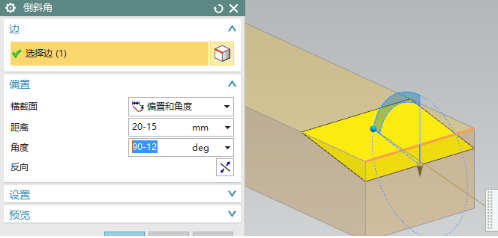

斜角，依据形态特点，对于4长度这侧，选择下图中棱边，深槽采用测量，这个距离为已知状态；另一侧，采用测量棱边长度-4方式来完成

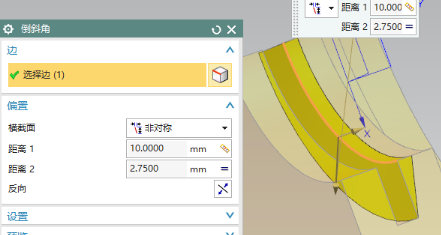

斜角，另一侧斜角两个数据利用表达式和上一个斜角两个数据进行关联，这样可以实现同步修改。

斜角，5这侧斜角，选择底侧棱边，一个距离由于和上面的距离是同一个可以采用表达式引用，另一个小一些的距离，需要采用表达式来完成，另一对称侧直接引用

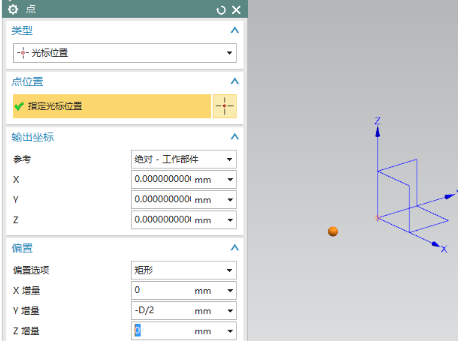

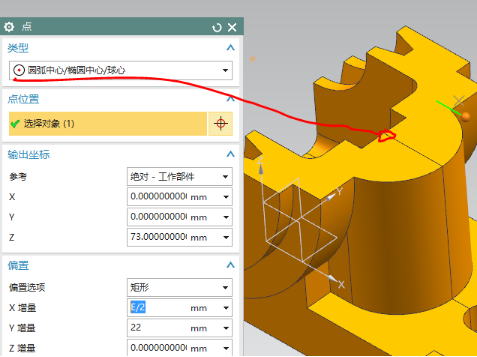

直线，点偏置以中间圆弧圆心作为参考点，设置偏置距离，确定后，找到x方向，绘制一个任意长度直线，不要超过内槽即可。

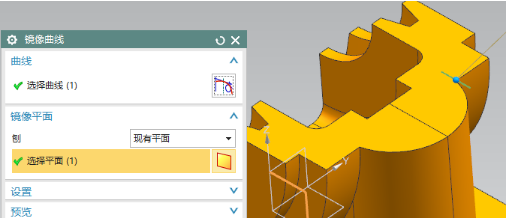

镜像曲线，以中间基准面把直线镜像一份

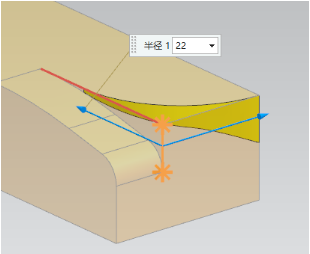

圆弧，选择上表面，三点，直接捕捉首尾端点，中点先采取点点方式，再切换半径

直线，直接连接两个点即可

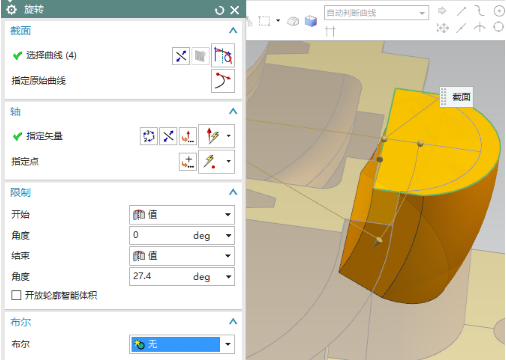

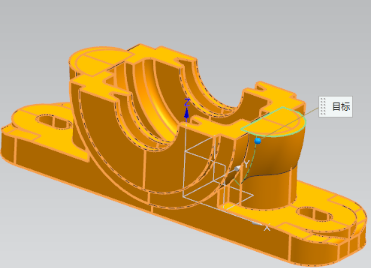

回转，选择上面的直线绘制的封闭区域，绕圆柱轴心进行回转，角度任意，不求和

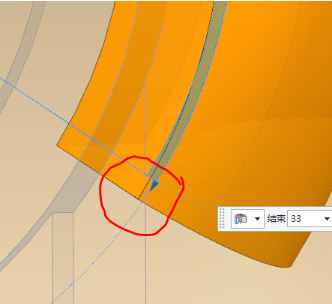

角度设置，参考下图，在实体内部即可，不可产生缺口

镜像几何体，把左右半体再一次进行镜像

求和，求成一个整体，进行孔添加

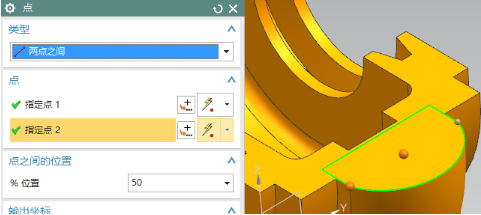

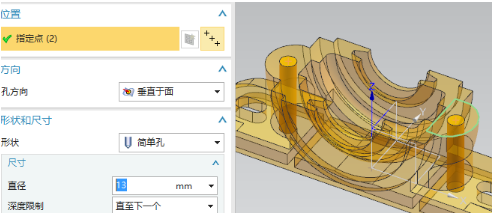

孔，点构造器，两点之间，直接捕捉两个对称点即可

确定后，按照相同方法再一次添加另一个点，确定完成孔造型

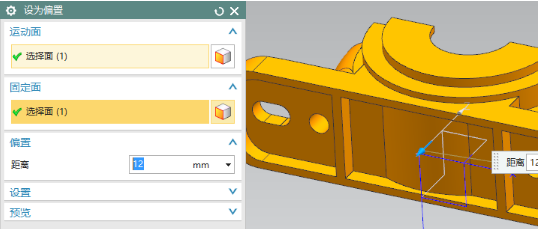

设为偏置，由于12偏置，将已有的多余圆弧面作为要修改的面，rg圆弧面作为固定，这个都是依据12的偏置来进行的修改，也可以使用半径尺寸，那样还需要进行数值计算，相比之下前者比较方便。

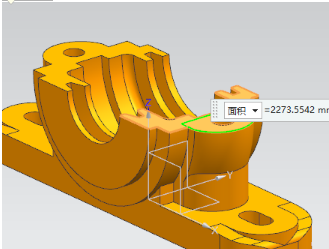

粉色面积

距离

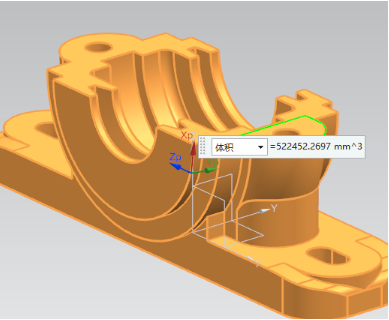

体积
