第91讲 NX10实例教程——逆向思考建模（优化计算）

星幻时空

第91讲 NX10实例教程——逆向思考建模（优化计算）


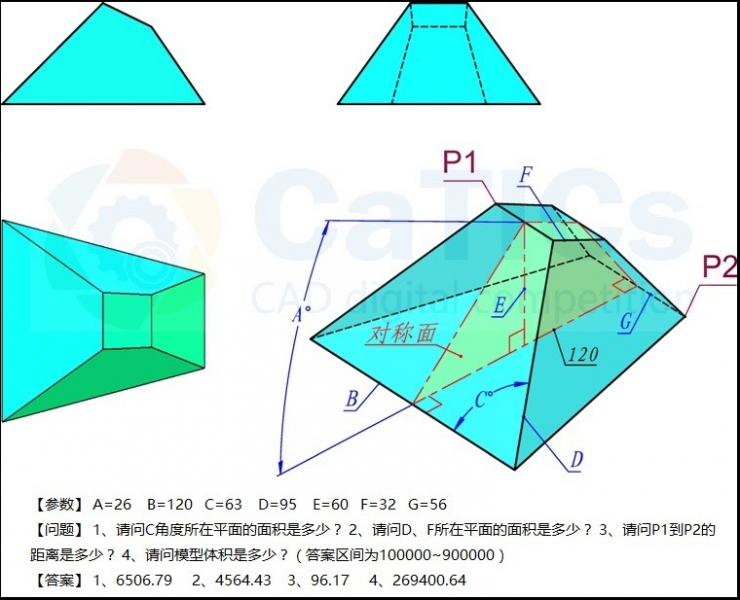

图形分析：造型形态简单，在建模过程中会遇到冲突地方，正常的建模方式无法同时满足两个数据条件，所以需要利用优化计算方式完成逆向调整。

直线，依据已知条件，以绝对0点的基准点开始绘制x方向直线，长度如下

直线，以0点绘制y方向，设置长度如下

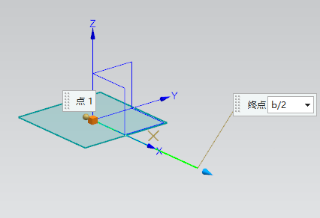

直线，选择上一直线端点，绘制x方向，设置距离g/2

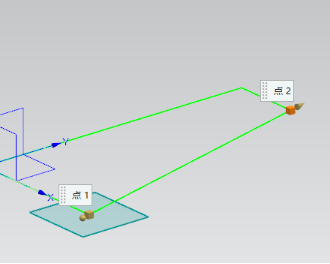

直线，直接连接两个端点完成底面棱边线

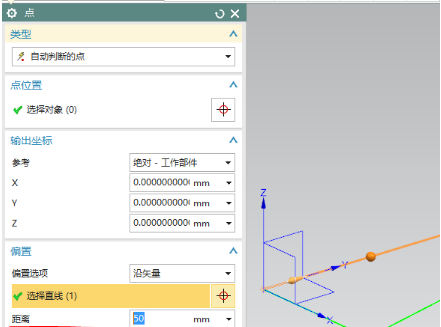

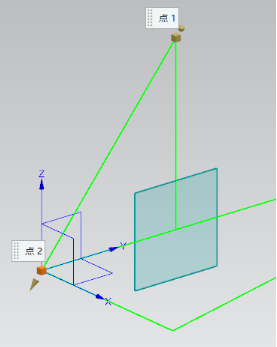

直线，选择yz平面，使用点构造器，以绝对0点进行沿矢量的偏移，注意选择选择直线时，要选择远离箭头一侧，这样距离可以设置为正数，这样便于后续建模数据设置。此处距离是一个任意数据，先暂时按照50来设置，这个变数是后续调整变量，通过调整它的变化，使得与其相关的另一个数据发生改变。

确定后，找到z 方向，设置距离为e

直线，直接连接两个端点

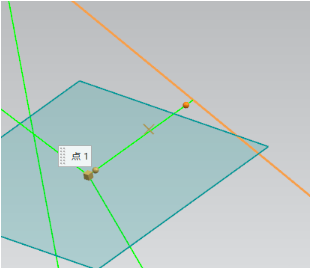

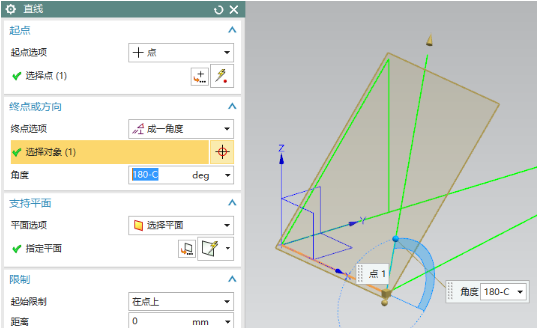

直线，支持平面，以已有的两条直线创建平面，成一定角度，依据实际情况利用表达式设置角度，限制里大一些即可。

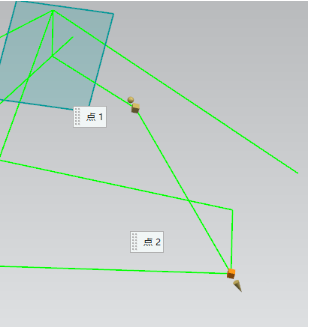

直线，以现有直线端点开始，绘制x方向直线，利用上一条直线进行截断，主要目的是简化图形不产生多余线条

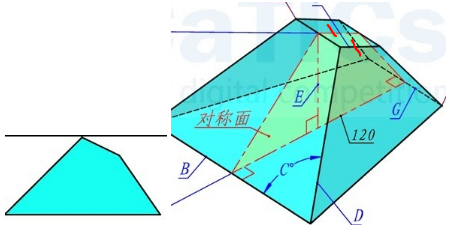

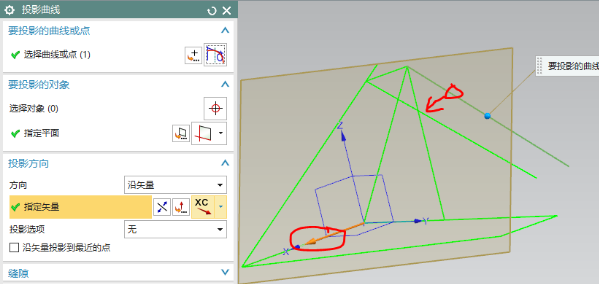

投影曲线，根据下面两个图可以得知，中间面上的连接线和侧面上的连接线，二者方向一致，只是处于的面不同


根据这个特点，将已有的直线，按照x方向投影到另一侧斜面上，斜面直接选择两个相交曲线即可。

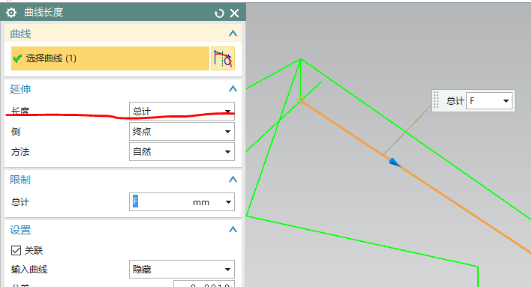

曲线长度，投影过来的线的长度是任意的，根据题意，这个位置的直线长度是f，所以利用这个命令把直线长度修改为指定长度，切换到总计，设置长度，添加关联，实现全参数化建模，原曲线隐藏，减少多余线条。

直线，直接连接两个端点即可

直线，以端点为起点，绘制x方向，利用前面的直线进行截断

直线，连接两个端点

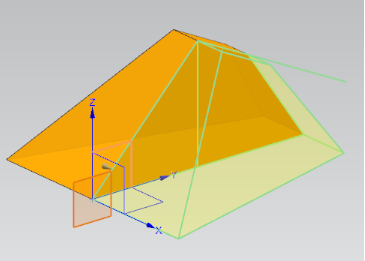

实体的外形轮廓已经绘制完毕，纵观整个图形，只有下图中的直线距离d没有达到要求，如果想要达到d距离，需要调整双竖线位置距离，调整它的长段，从而修改圈里面的长度，整个建模过来，只有这两处的数据是不固定的，圈位置直线长度是图纸要求，只要通过调整点偏置距离，使得达到d距离，就可以完成整个建模。这个过程需要利用优化计算来完成。

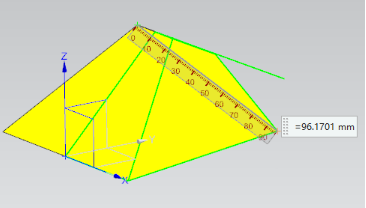

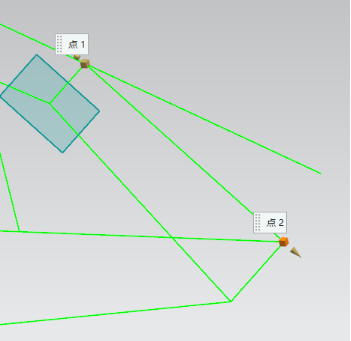

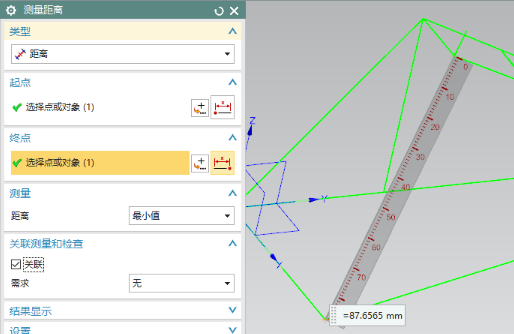

测量距离，捕捉两个端点进行距离测量，添加关联，这点非常重要，只有通过建立这个表达式，才能实现逆向修改。

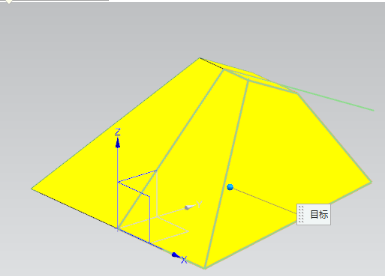

优化，建立名称，添加目标变量，测量距离，修改为目标数据95

切换到变量，添加点偏置的50偏置距离，默认自动浮动范围，先按照这个范围优化一次，观察结果，看变量再达到多大数据时，目标大概是多少，据此进行反向修改变量范围，再次进行优化，直至达到最后的结果

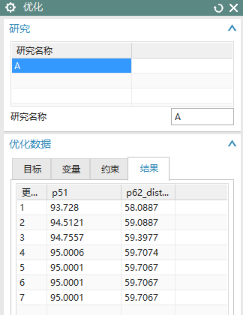

调整范围44-60之间后，优化的结果达到95.0001误差可以忽略不计。

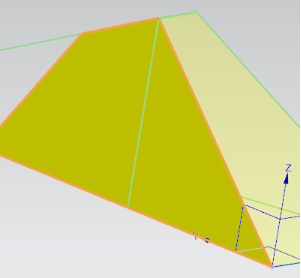

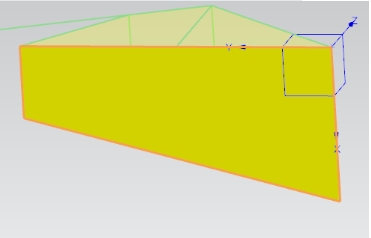

利用有界平面命令把整个框架的片体做好，由于有的直线有多余线条，选择直线的时候，要启用到相交处截至，这样才能选择到封闭区域，完成平面创建

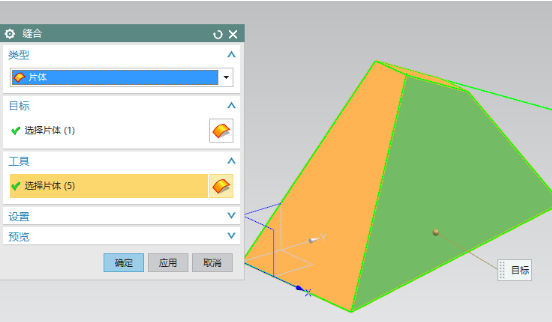

缝合，将片体缝合为一个整体，注意，对于封闭的片体，缝合后是一个实体，不封闭的片体缝合后还是片体。

镜像几何体，以基准面进行半体镜像

求和，两个半体求和为一个整体

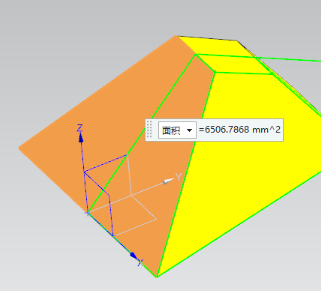

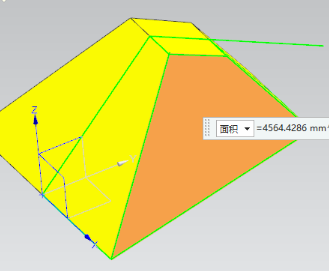

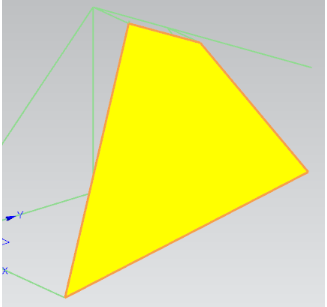

角度c平面面积

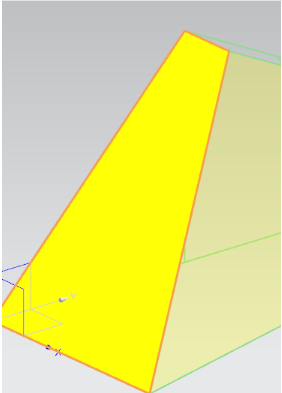

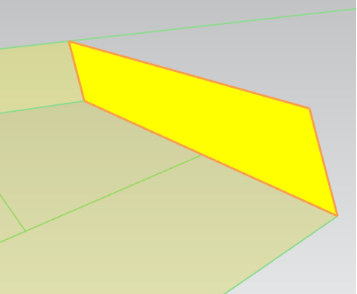

D和f所在面面积

距离

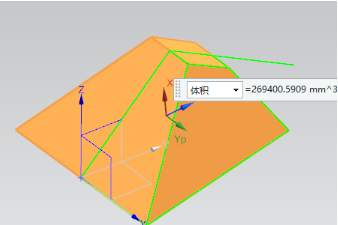

体积
