第102讲 NX10实例教程——锥形三爪花架（至分型边：锥面拔模）


图形分析：该造型特点主要为阵列，以实体形式处理，特殊之处就是环形连接不是水平面而是锥面，容易出错的地方，就是这个锥面是与b垂直而不是60度锥面，还需要一些曲面知识才能顺利完成该造型。
圆锥，以绝对0点进行圆锥创建，根据图形标注，选择直径、高度和半角完成，参数设置如下

圆锥体，以顶面圆心为起始位置，调整方向，设置参数

直径根据标注，选择表达式，测量棱边直径

确定后，添加其他数据，完成直径表达式

偏置曲面，以锥面进行偏置，曲面通过顶端棱边，这个垂直锥面距离需要进行测量才可以实现。

投影测量，直接选择锥面，先实现锥面垂直矢量选择，然后调整点位置到象限点

确定后，直接捕捉两个象限点即可

延伸片体，将偏置好的曲面棱边延长一些，便于后续拆分实体

拆分体，以该圆锥片体面进行实体拆分

为了便于后续操作，过滤器设置为实体将顶部圆锥隐藏，再切换为片体，将复制片体隐藏

抽壳，删除顶面和底面，进行均厚抽壳

拔模，至分型边，此种拔模适合这种锥面拔模，此处的锥面应该与b度数锥面垂直，所以不能采用隐藏起来的锥面角度，所以需要修改这个锥面角度。至分型边，指从矢量位置开始测量，一直到终止位置的角度，固定面利用点构造器选择圆弧线上点即可，以圆弧边为界进行拔模，根据绘图区角度范围添加相应的角度数据。

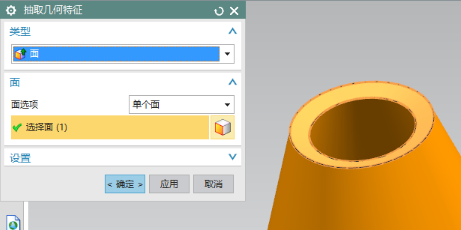

抽取几何特征，将表面进行复制一份

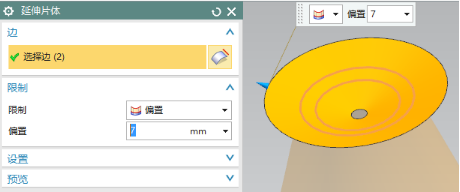

延伸片体，将该圆环面内外棱边同时偏置一定距离

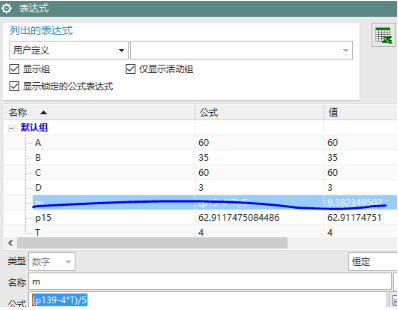

表达式，建立m，根据图形标注，得知锥体斜边长度后，即可计算出x距离

测量直接测量两个象限点距离即可，确定后添加其他表达式即可

偏置曲面，直接调用表达式m即可

偏置曲面，设置t偏置

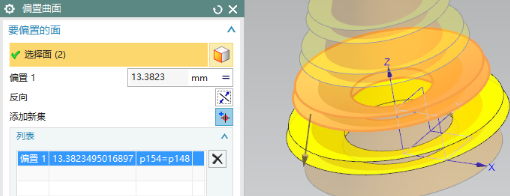

偏置曲面，同时偏置两个片体，具体为m+t

偏置曲面，直接选择两个片体，进行等距离偏置

采用引用表达式形式，利用特征形式找到之前偏置的距离，进行引用，实现等距偏置

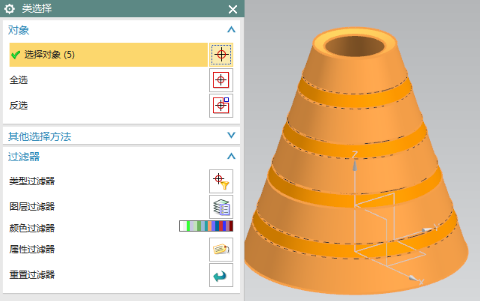

拆分体，以偏置的曲面进行圆锥壳体的拆分

移动至图形，选择大一些的圆环体，移动到其他图层，由于此题实体众多，而且位于同一个位置，所以需要图层工具进行隐藏

确定后，直接填写目标图层，或者选择现有图层，确定

图层设置，将目标图层设置为工作图层，双击即可，然后去掉1图层的显示

修剪体，新建平面距离为t/2进行修剪

修剪体，选择面后，先调整到好方向，直接双击方向箭头即可，输入距离表达式，才可以正确修剪

移动图层，将半侧实体移动会1图层，由于这些实体都有参数，删除可能破坏参数，所以直接移动会原来图层即可，其他辅助特层关闭即可。

确定后，选择1特层，确定即可

移动对象，勾选关联进行移动，旋转60度

阵列几何特征，将支撑棱柱进行圆周阵列

求和，把所有实体求和

删除面，根据图纸把最后锥面以底层平面进行截断，注意面的与xy平行

圆角，选择棱边，最好以线框形式选择，着色下检查

体积
