第113讲 NX10实例教程——锯齿刀（复杂草图绘制思路）


分析：主要给大家介绍一下绘制复杂草图的思路，草图绘制思路非常重要，草图是先画后改尺寸，绘制思路和方法非常重要。本图主要为草图绘制，绿色和黄色实体形状相同，一个草图处理，使用分割体命令拆分。

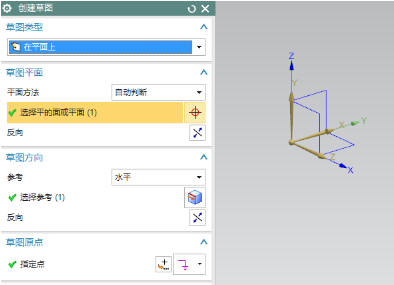

草图，选择zy面，根据主视图方向，x和y进行基准对齐

确定，进入草图，绘制草图前，我们需要先把草图基准点和图形位置进行一下对齐，也就是这个基准放置到什么位置比较方便于我们绘制草图，通过观察草图
标注情况，左下角点与之对齐比较方便

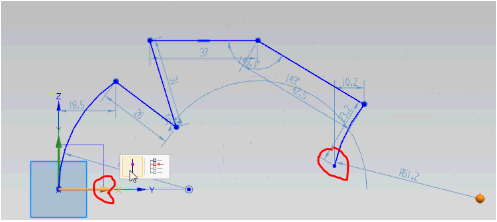

观察轮廓，a，圆心式，在大概位置点击圆弧圆心，再捕捉草图原点，绘制一个任意圆弧

点到线上约束，该圆弧圆心位置已知，就要先做出来，这样可以避免图线太多，一起修改，整体变形，发生错误几率增加。

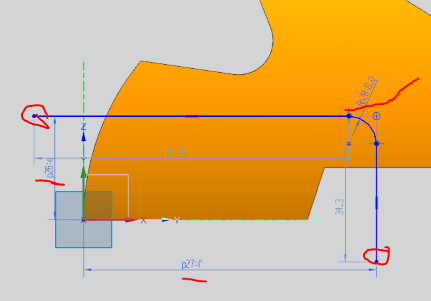

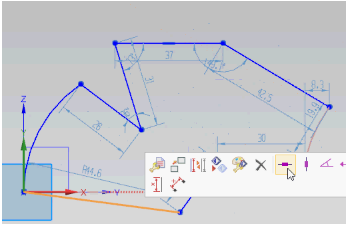

Z轮廓，直接捕捉端点，按照视图形状，进行连续绘制，注意去除圆角

A圆弧，此圆弧圆心位置已知，利用圆心式来完成

点到线上约束，圆心到x基准上，注意圆弧端点和x轴之间有一定距离，达到图形的形似要求，也便于后续接线

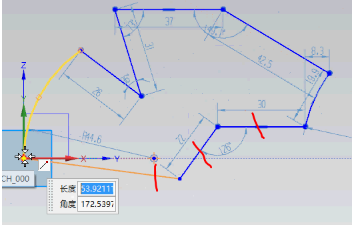

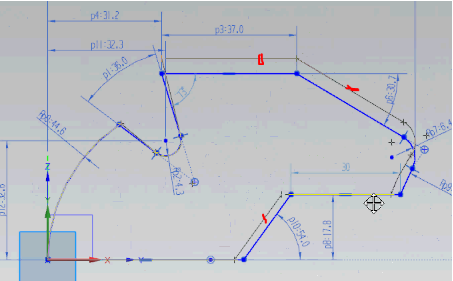

Z轮廓完成其他直线绘制，斜角位置不用进行对齐，手工添加水平约束较为稳妥

选择直线进行水平约束

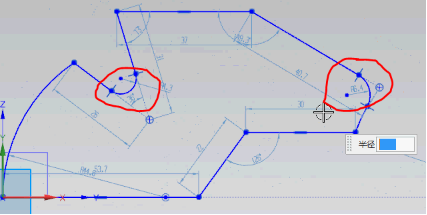

F圆角倒出两个位置圆角

D标注，按照图形标注位置进行相应标注，直至把主视图中标注全部做完，可以看出图形还缺少其他标注

可以按住左键拖拽图形，观察图形在什么位置还有变化，已经固定的位置无论怎么拖拽都不会发生改变，缺少标注的位置形状还在发生改变，这样我们对于下一步寻找标注尺寸提供方向

高度和左右再发生改变，到左视图和后视图中找相应的标注，在这个视图中进行标注

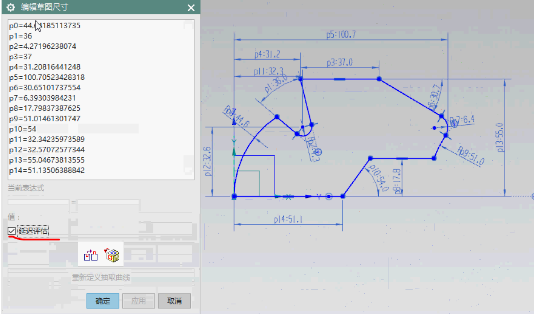

Q完成草图，编辑草图，勾选延迟评估

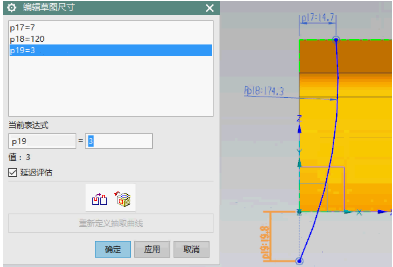

逐一修改草图尺寸

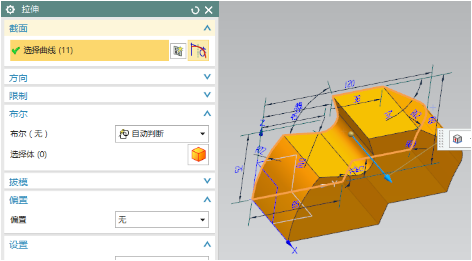

拉伸草图，厚度任意

草图，根据视图方法，设置该草图参考方向

根据形状，a圆柱，三点式，直接捕捉线上点和任意点即可

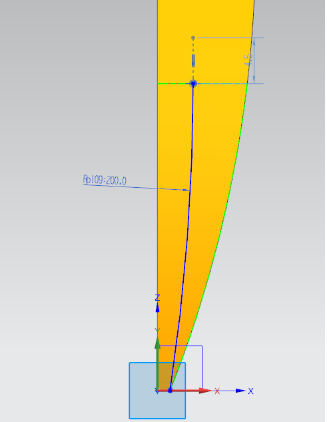

点到线上约束，约束点到z基准轴上达到对齐

D标注，直接标注相应尺寸，不用修改数据

Q完成草图，编辑参数

逐一修改数据

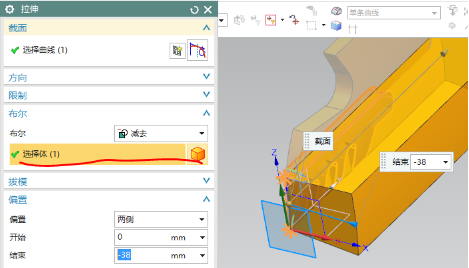

拉伸，添加偏置直接进行求差

把草图设置为内部，可以净化绘图区，先草图后拉伸的，都需要这样处理一下

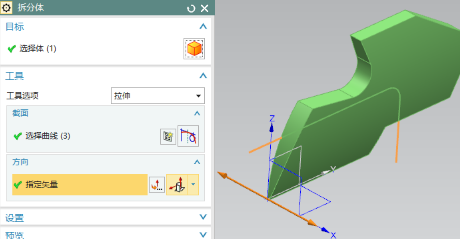

拆分体，这里也有一个草图按钮，由于直接选择面，方向刚好符合绘制方向，所以不用单独修改

直接修改数据，这个草图在修建体里，不能进行延迟评估，所以直接修改

键槽，选择背部平面，z方向为参考，设置参数

水平，界限有圆弧，根据18尺寸线与参考平行，选择水平定位

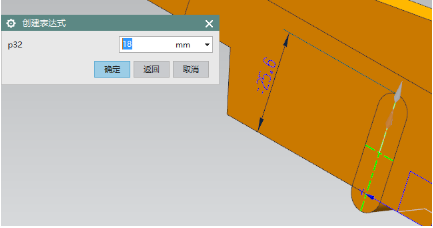

18，界限选择时，圆弧一定要立体选择，点位为想切点

竖直，界限一侧为斜线边一侧端点，所以选择竖直

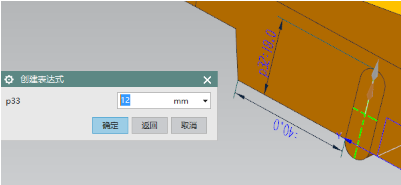

12，选择时斜线边端点，依据需要的端点位置，偏向于一侧选择选择

阵列特征

拉伸，直接选择基准面，L和a直接完成形似草图，注意捕捉点位

标注半径，设置不需要拉伸的线为参考线

拉伸，偏置求差

孔，直接捕捉圆弧圆心

抽壳


体积
