FANUC系统 PMC信号地址参考

优胜编程龚老师

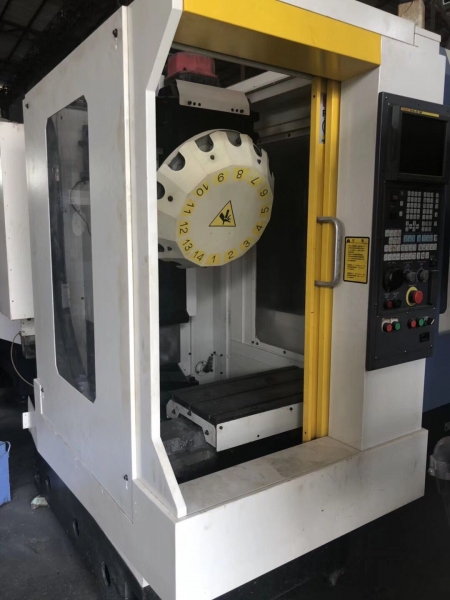

FANUC系统 PMC信号地址参考





地址        符号        含义
X0000.0        UDI17
X0000.1        UDI18
X0000.2        UDI19
X0000.3        UDI20
X0000.4        UDI21
X0000.5        UDI22
X0000.6        UDI23
X0000.7        UDI24
X0001.0        UDI25
X0001.1        UDI26
X0001.2        UDI27
X0001.3        UDI28
X0001.4        UDI29
X0001.5        UDI30
X0001.6        UDI31
X0001.7        UDI32
X0002.0        UDI33
X0002.1        UDI34
X0002.2        UDI35
X0002.3        UDI36
X0002.4        UDI37
X0002.5        UDI38
X0002.6        UDI39
X0002.7        UDI40
X0003.0        UDI41
X0003.1        UDI42
X0003.2        UDI43
X0003.3        UDI44
X0003.4        UDI45
X0003.5        UDI46
X0003.6        UDI47
X0003.7        UDI48
X0004.0        UDI01
X0004.1        UDI02
X0004.2        UDI03
X0004.3        UDI04
X0004.4        UDI05
X0004.5        UDI06
X0004.6        UDI07
X0004.7        UDI08
X0005.0        UDI09
X0005.1        UDI10
X0005.2        UDI11
X0005.3        UDI12
X0005.4        UDI13
X0005.5        UDI14
X0005.6        UDI15
X0005.7        UDI16
X0006.0        OILLVL        集中润滑油位
X0006.1        OILPRES        集中润滑压力检测
X0006.2        OILMSW        集中润滑手动开关
X0006.3        TCZSW        换刀区域开关
X0006.4        CPSW4        4轴夹紧
X0006.5        UCPSW4        4轴松开
X0006.6        *DTCH4        4轴分离
X0006.7        +OT4        4轴+OT
X0007.0        -OT4        4轴-OT
X0007.1        CPSW5        5轴夹紧
X0007.2        UCPSW5        5轴松开
X0007.3        *DEC4        4轴原点
X0007.4        *DEC5        5轴原点
X0007.5        +OT5        5轴+OT
X0007.6        -OT5        5轴-OT
X0007.7        *DTCH5        5轴分离
X0008.0        SPGLCK        前门电磁锁监控
X0008.1        SPGOPN        前门开门监控
X0008.2        CRDYMNT
X0008.3        MCC        MCC监控
X0008.4        *ESP_M        急停
X0008.5        ESPRLY        急停继电器监控
X0008.6        ZBRKMN        Z轴制动继电器监控
X0008.7        MCCMN        MCC继电器监控
X0009.0        *PWONF1A        运行准备
X0009.1

X0009.2        GLKMN        前门电磁锁继电器监控
X0009.3        DCSFLG1        DCS通用DI1
X0009.4        DCSFLG2        DCS通用DI2
X0009.5        DCSFLG3        DCS通用DI3
X0009.6        DCSFLG4        DCS通用DI4
X0009.7        DCSFLG5        DCS通用DI5
X0010.0        AFDROP        前侧自动门开端
X0010.1        AFDRCL        前侧自动门闭端
X0010.2        ASDROP        旁侧自动门开端
X0010.3        ASDRCL        旁侧自动门闭端
X0010.4        TOOLCP        刀具夹紧
X0010.5        AIRLOW        气压下降
X0010.6

X0010.7        FUSEMN2        保险丝监控F4-F8
X0011.0        CTCPHI        CTC过滤器压力上限
X0011.1        CTCLOAD        CTC冷却剂下限
X0011.2        CTCPLO        CTC泵过热
X0011.3        CTCOVR        保险丝监控F1-F3
X0011.4        FUSEMN1        QF2跳闸
X0011.5        QF2        QF4跳闸
X0011.6        QF4
X0011.7        QF1B
X0016.0        SDLOPN
X0016.1        SDGOPN
X0016.2        SDAMNT
X0016.3        SDLMNT
X0016.4        FDLMNT
X0016.5        KA31MNT
X0016.6        KA37MNT
X0016.7        SDDRMN
X0017.0        KA39
X0017.1        KA38
X0017.2        MODESW
X0017.3

X0017.4        SDSYST
X0017.5        KA34
X0017.6        KA35
X0017.7        KA36
X0018.0        SDADOP
X0018.1        SDADCL
X0018.2        FEERS        灭火器异常
X0018.3        FEST        灭火器开始
X0018.4        QF5_M25
X0018.5        *ALM        停电后备报警
X0018.6        *PFL        停电检测
X0018.7        RDY        停电后备准备结束
X0020.0        *JOV1        慢速进给倍率信号
X0020.1        *JOV2
X0020.2        *JOV4
X0020.3        *JOV8
X0020.4        CLTRP        冷却剂分离
X0020.5        FWCTRP        机内清洗用冷却剂热分离
X0020.6        TRNSOH        外部变压器过热
X0020.7        CNCOFF        电源关闭输入信号
X0021.0        *FV1        切削进给倍率信号
X0021.1        *FV2
X0021.2        *FV4
X0021.3        *FV8
X0021.4        *FV16
X0021.5        PRTKEY        程序保护
X0021.6        ST_S        循环启动
X0021.7        *SP_S        进给保持
X0024.0        MAN_S        手轮
X0024.1        AUTO_S        存储器运行
X0024.2        MDI_S        MDI运行
X0024.3        HOME_S        参考位置返回
X0024.4        JOG_S        慢速进给
X0024.5        EDIT_S        编辑
X0024.6        RMT_S        遥控
X0024.7        ATC_S        换刀
X0025.0        DRY_S        空运行
X0025.1        SNGL_S        单程序段
X0025.2        M01_S        M01停止
X0025.3        SKIP_S        程序段跳转
X0025.4        Q/NC_S        NC/快捷切换
X0025.5

X0025.6        ALM_S        报警/诊断
X0025.7        POFF_S        自动切断电源
X0026.0        CW_S        主轴旋转
X0026.1

X0026.2

X0026.3        SPDW_S        主轴减速
X0026.4        S100_S        主轴100%
X0026.5        SPUP_S        主轴增速
X0026.6        DOOR_S        门开关
X0026.7

X0027.0        X1_S        手动手轮进给倍率
X0027.1        X10_S
X0027.2        X100_S
X0027.3        X200_S
X0027.4        LOW_S        快速移动速度
X0027.5        25%_S
X0027.6        50%_S
X0027.7        100%_S
X0028.0        +X_S        +X方向
X0028.1        +Y_S        +Y方向
X0028.2        +Z_S        +Z方向
X0028.3        +4_S        +4方向
X0028.4        +5_S        +5方向
X0028.5        CLT_S        冷却剂
X0028.6        ABC_S        英文输入
X0028.7

X0029.0        -X_S        -X方向
X0029.1        -Y_S        -Y方向
X0029.2        -Z_S        -Z方向
X0029.3        -4_S        -4方向
X0029.4        -5_S        -5方向
X0029.5        RPID_S        快速移动
X0032
手轮脉冲
X0043.0        POF_CON
X0043.1        *LICT
X0043.2        DOR_OPN1
X0043.3        RDYPB
X0043.4        *LIC_OF
X0043.5        OIL_MCC
X0043.6        CLT_OFF
X0043.7        OIL_PMP
X0044.0        PON_CON
X0045.2        DOR_OPN2
X0045.3        MANUAL



地址        符号        含义

Y0000.0        UDO17
Y0000.1        UDO18
Y0000.2        UDO19
Y0000.3        UDO20
Y0000.4        UDO21
Y0000.5        UDO22
Y0000.6        UDO23
Y0000.7        UDO24
Y0001.0        UDO25
Y0001.1        UDO26
Y0001.2        UDO27
Y0001.3        UDO28
Y0001.4        UDO29
Y0001.5        UDO30
Y0001.6        UDO31
Y0001.7        UDO32
Y0002.0        UDO01
Y0002.1        UDO02
Y0002.2        UDO03
Y0002.3        UDO04
Y0002.4        UDO05
Y0002.5        UDO06
Y0002.6        UDO07
Y0002.7        UDO08
Y0003.0        UDO09
Y0003.1        UDO10
Y0003.2        UDO11
Y0003.3        UDO12
Y0003.4        UDO13
Y0003.5        UDO14
Y0003.6        UDO15
Y0003.7        UDO16
Y0004.0        ATFDROP        前侧自动门开
Y0004.1        ATFDRCS        前侧自动门关
Y0004.2        SDDROP        旁侧自动门开
Y0004.3        SDDRCS        旁侧自动门关
Y0004.4        TAPVLV        锥度清洗用冷却剂阀门
Y0004.5        MACVLV        加工冷却剂阀门
Y0004.6        COOLTAP        锥度清洗泵控制
Y0004.7        F-COOL
Y0005.0        CTCPUMP        中心贯穿泵控制
Y0005.1        CTCVLV        中心贯穿阀门控制
Y0005.2        COOL        冷却剂泵控制
Y0005.3        FWCOOL        机内清洗冷却剂
Y0005.4        C-BLOW        切削鼓风
Y0005.5

Y0005.6

Y0005.7

Y0006.0        MCCOUT        伺服用接触器控制
Y0006.1        Z-BRK        Z轴制动器控制
Y0006.2        GDLOCK        前侧门电磁锁控制
Y0006.3        SDLOCK        旁侧门电磁锁控制
Y0006.4        HYDCHK
Y0006.5        PWON1A
Y0006.6

Y0006.7

Y0007.0

Y0007.1        SD_OPLP
Y0007.2        SD_TECH
Y0007.3        DCSOUT1        DCS触发器DO1
Y0007.4        DCSOUT2        DCS触发器DO2
Y0007.5        DCSOUT3        DCS触发器DO3
Y0007.6        DCSOUT4        DCS触发器DO4
Y0007.7        DCSOUT5        DCS触发器DO5
Y0020.0        MAN_L        手动灯
Y0020.1        S100_L        主轴100%灯
Y0020.2        CW_L        主轴旋转灯
Y0020.3        +X_L        +X轴选择灯
Y0020.4        +Y_L        +Y轴选择灯
Y0020.5        +Z_L        +Z轴选择灯
Y0020.6        +4_L        +4轴选择灯
Y0020.7        +5_L        +5轴选择灯
Y0021.0        X1_L        手动手轮进给X1选择灯
Y0021.1        X10_L        手动手轮进给X10选择灯
Y0021.2        X100_L        手动手轮进给X100选择灯
Y0021.3        X200_L        手动手轮进给X200选择灯
Y0021.4        DROP_L        门开关等灯
Y0021.5        CLT_L        冷却剂灯
Y0021.6        AUTO_L        自动运行灯
Y0021.7        MENU_L        菜单运行灯
Y0022.0        SNGL_L        单程序段有效灯
Y0022.1        DRY_L        空运行有效灯
Y0022.2        M01_L        M01停止有效灯
Y0022.3        LOW_L        快速移动速度LOW选择灯
Y0022.4        25%_L        快速移动速度25%选择灯
Y0022.5        100%_L        快速移动速度100%选择灯
Y0022.6        ST_L        循环启动灯
Y0022.7        *SP_L        进给保持灯
Y0023.0        END1        END1输出 三色灯
Y0023.1        END2        END2输出 三色灯
Y0023.2        END3        END3输出 三色灯
Y0023.3        ILON1        机内灯ON/OFF
Y0023.4        ILON2
Y0023.5        PWROFF        CNC电源关闭
Y0023.6        PUMP2        集中润滑泵控制
Y0023.7        BRKTRP        自动电源遮断控制
Y0024.0        EDIT_L        编辑灯
Y0024.1        Q/NC_L        NC/快捷灯
Y0024.2        POFF_L        自动电源遮断指示灯
Y0024.3        HOME_L        参考位置灯
Y0024.4        JOG_L        微动灯
Y0024.5        RMT_L        遥控灯
Y0024.6        SKIP_L        单程序段跳转有效灯
Y0024.7        50%_L        快速移动速度50%选择灯
Y0025.0        RPID_L        快速移动灯
Y0025.1        -X_L        -X轴选择灯
Y0025.2        -Y_L        -Y轴选择灯
Y0025.3        -Z_L        -Z轴选择灯
Y0025.4        -4_L        -4轴选择灯
Y0025.5        -5_L        -5轴选择灯
Y0025.6        CTCAIRV        中心贯穿气封阀门控制
Y0025.7        S-PURG        主轴气洗阀门控制
Y0026.0        M10        4轴夹紧
Y0026.1        M11        4轴松开
Y0026.2        4CLP        4轴夹紧中
Y0026.3        M68
Y0026.4        M69
Y0026.5        5CLP
Y0026.6        S-BLOW        主轴鼓风
Y0026.7        E-VER
Y0043.0        PWON2A
Y0049.0        DSP1


操作履历
Y45.0        停止        3106.4显示操作履历
Y45.1        启动        3195.5=0记录按键操作的履历
Y45.2        空跑        3195.6=0记录DI/DO履历
Y45.3        单节        3195.7=0不显示清除操作履历软键
Y46.2        手动        3122=0操作历史中记录时间的周期时间0为10分钟
Y46.6        记忆
Y46.4        MDI
Y46.7        编辑
Y47.7        快捷
Y47.0        X轴
Y47.1        Y轴
Y47.2        Z轴
Y47.3        4轴
Y47.4        5轴
G100.0        X轴原点
G100.1        Y轴原点
G100.2        Z轴原点
G100.3        4轴原点
