如何在MDTools中实现阀块自动装配

1f1e33

       MDTools是一款由 VEST 公司设计的三维液压集成块设计软件，它在我们熟悉的SolidWorks环境下进行设计，检查，并生成相关文档。MDTools使原先复杂的阀块集成设计变得快捷简单，并为用户避免了许多常见设计错误的发生，使设计成本和制造成本大大降低。

       这次，我们来初步介绍一下MDTools的自动装配功能。由于MDTools可以直接由HydrawCAD所绘制的阀块原理图生成实体模型，故而我们先在HydrawCAD中将原理图绘制出来。打开Hydraw Library Manager可以看到里面所有的液压元件类型，如液压泵、换向阀、单向阀、压力控制阀等等。

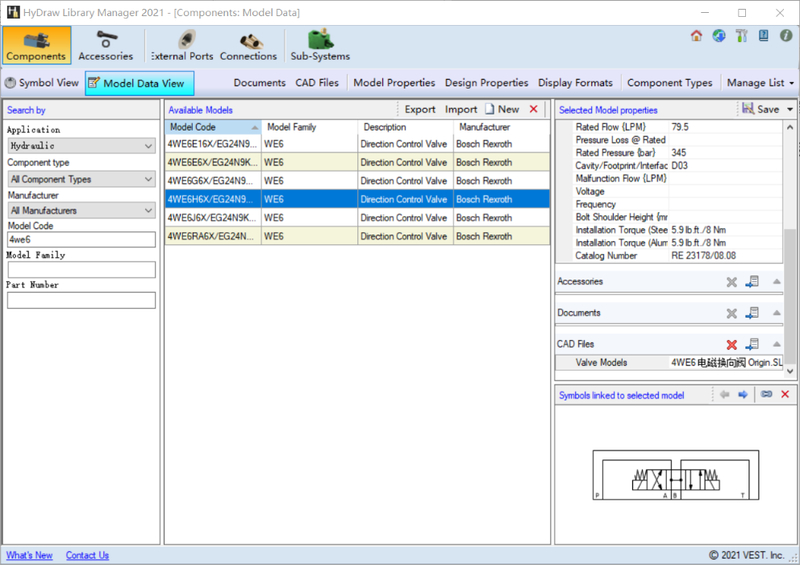

       本文以4WE6式电磁换向阀为例示范装配，故而应先在Library中检索该类元件。选择菜单栏中的Model Data View，可以看到库中的所有元件类型都已被列举在表格中。同时我们还可以按照元件类型、生产厂商等对其进行分类检索，当然也可以直接检索元件名称。
       选择好我们所需的元件后，在Hydraw Library Manager的右侧页面可以看到该元件的各种数据信息，如生产厂商、限流、限压等。拖动到最下方选择CAD Files方格，这里便是实现装配的关键之一。

       我们选择Select from Library，从电脑中找到该换向阀的三维数模，并将其链接到对应的库文件后选择保存。注意在选择文件路径时不能选择到最底层路径。现在我们回到HydrawCAD来简单绘制一张阀块原理图，可以看到图中包含两个4WE6式换向阀和几个单向阀、进出油口等。

       在HydrawCAD中选择将原理图导出至MDTools（即导出一个xml文件），然后在MDTools中导入，可以看到原理图中所包含的所有元件类型和进出油口等都会列举在界面左侧。由于这些元件和端口在HydrawCAD的原理图中都已经被设定了某一特定型号，故而在插入到阀块时会自动生成其所对应的孔腔。下图为依照原理图生成好的阀块：

       先使用Convert将阀块由虚拟特征转换为实体，否则将无法进行下一步工作。阀块设置完成后打开我们的4we6电磁换向阀模型，并为其新建几个参考，分别是：上参考面、下参考面和两条参考轴，注意这里参考轴的设置要依据板阀的定位孔顺序。设置完成后选择Assembly Constraints，在这里我们可以为插装阀、板阀等设置装配参考。依次设置好参考面和参考轴并点击Set Constraints后保存。

       新建装配体，并将阀块插入。选择Auto Assemble，可以看到阀孔和换向阀数模的文件对应情况。

       这样阀块就装配好了。总结上述过程的要点主要分为三步：
       第一：先在Hydraw Library Manager中将元件与三维数模链接；
       第二：为三维数模设置装配参考；
       第三：在装配界面对应模型。
       虽然初次实现装配的过程略显繁琐，需要手动设置许多参数。但一旦设置完成，在今后的设计过程中我们便可以轻松实现阀块的自动装配，一劳永逸。是不是十分便捷呢？
