两分钟了解发动机关键零部件轮廓参数快速检测技术

中图

发动机是汽车的心脏，为汽车提供动力，随着汽车工业的发展，对发动机零部件的检测要求越来越高。尤其是关键零部件；比如凸轮轴、曲轴、连杆、驱动摇臂、火花塞、活塞环等这些关键零部件的宏观及微观表面轮廓直接影响着发动机的性能，决定着发动机的使用寿命。

汽车发动机关键零部件的宏观及微观表面轮廓参数要求非常高，通用的轮廓测量仪器根本无法完成检测。国外已有公司针对曲轴及其他发动机关键零部件开发了专用的轮廓测量仪，但其价格昂贵，很大程度上限制了国内发动机行业的快速发展。


汽车发动机内部结构图

中图仪器SJ5730高精度粗糙度轮廓一体式测量仪作为一款国内自主研发的高精度轮廓尺寸测量仪器，其强大的产品功能及高精度测量能力可以满足发动机关键零部件的轮廓尺寸测量需求。



SJ5730可以对零件表面的轮廓度、波纹度、粗糙度实现一次扫描测量，尤其是大范围曲面、斜面进行粗糙度及轮廓尺寸一次性检测，如圆弧面和球面、异型曲面进行多种粗糙度参数（如Ra、Rz等）、微观轮廓度Pt、波纹度参数的测量。

下面采用SJ5730高精度粗糙度轮廓一体式测量仪分别对发动机关键零部件节温器内筒、气门摇臂及凸轮轴进行高精度轮廓参数检测。

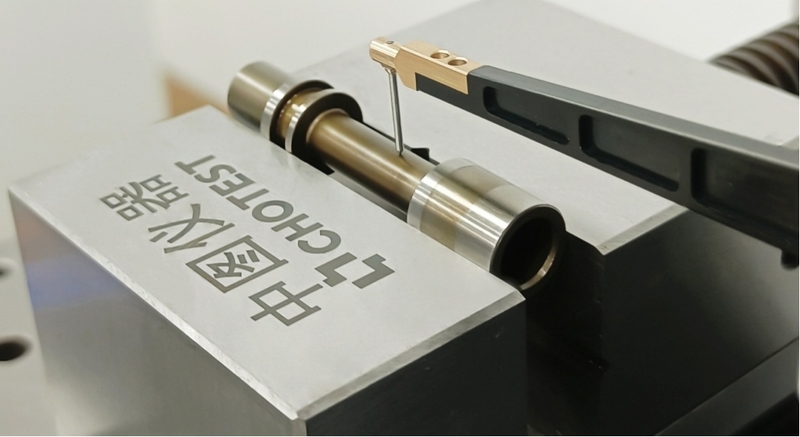

1)节温器内筒轮廓粗糙度检测



2)气门摇臂内孔粗糙度检测



3)发动机凸轮轴轮廓尺寸及粗糙度检测
